巴倫（Balun，Balanced-Unbalanced Converter）是射頻電路中實現平衡與不平衡信號轉換及阻抗 匹配的三端口無源器件，是連接單端（不平衡）與差分（平衡）鏈路的核心橋梁。

一、什么是巴倫？

巴倫的本質是傳輸線變壓器，核心使命是解決 “不平衡” 與 “平衡” 兩種傳輸線的接口兼容問題。

不平衡（Unbalanced）：如同軸電纜（50Ω/75Ω），信號在內導體與屏蔽層之間傳輸，返回電流在地平 面匯聚。

平衡（Balanced）：如雙絞線、偶極天線，兩條線路上幅度相等、相位相差 180°，返回電流相互抵消。

巴倫通過電磁耦合或電容隔離實現信號轉換，同時可按需完成阻抗變換（如 1:1、1:4、1:9 等）。

二、巴倫的核心作用

1. 平衡 - 不平衡轉換（核心功能）

將單端輸入信號轉換為差分輸出，或反之，保證差分鏈路的幅度平衡與相位差 180°，抑制共模噪聲與輻射干擾。

典型場景：天線饋電（同軸→偶極天線）、射頻前端（PA→差分電路）、以太網（RJ45 接口）。

2. 阻抗匹配

通過設計實現特定阻抗比（如 50Ω→100Ω、75Ω→50Ω），實現最大功率傳輸，降低反射損耗。

公式：Z 平衡 = (阻抗比)2 × Z 不平衡，例如 1:2 巴倫可將 50Ω 轉換為 200Ω。

3. 共模抑制與抗干擾

阻斷共模電流，防止屏蔽層電流導致的額外輻射，提升鏈路信噪比與電磁兼容性（EMC）。

4. 直流隔離與保護

部分巴倫（如變壓器型）可隔離直流，避免地環路電流損壞器件；同時提供高壓隔離，保障系統安全。

三、如何選型：關鍵指標與參數

選型需圍繞頻率、阻抗、損耗、平衡度、隔離度五大核心指標，結合應用場景匹配。

1. 核心參數與選型要點

如何選擇

明確場景：確定是天線饋電、以太網接口、射頻前端還是差分驅動。

鎖定頻段：根據工作頻率選擇寬帶或窄帶巴倫（如超寬帶選傳輸線型，窄帶選變壓器型）。

匹配阻抗：確認單端 / 平衡端口阻抗及變換比，確保與前后級器件匹配。

評估性能：優先滿足插入損耗、平衡度、回波損耗三大核心指標，兼顧成本與可靠性。

考慮封裝與可靠性：SMD 封裝適合小型化設備（如手機、IoT），插件封裝適合基站、雷達等大功率場景。

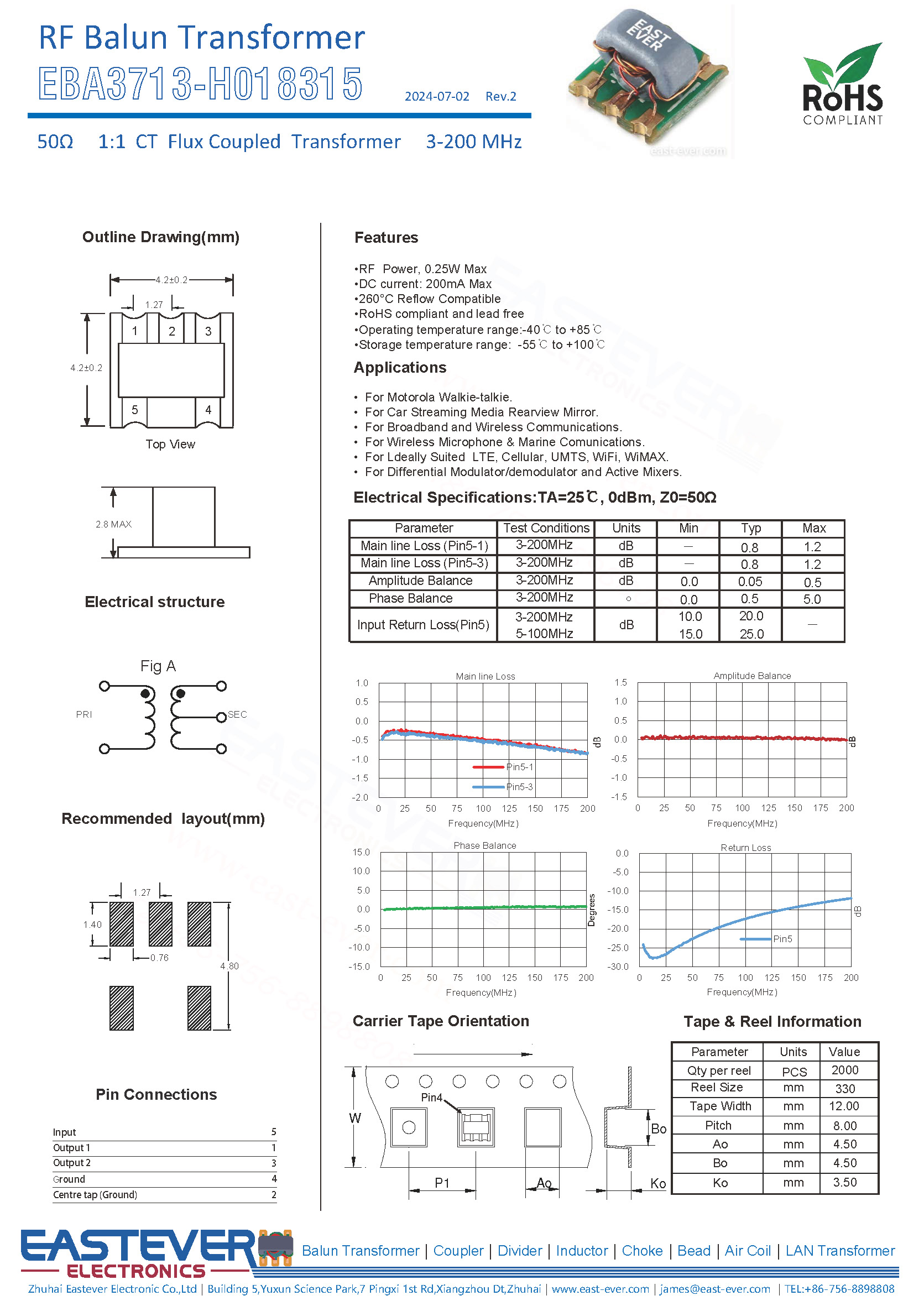

規格書

三、巴倫的國產替代：現狀與方案

國產巴倫已實現全頻段覆蓋，從消費電子到 5G 基站、軍工航天，性能對標進口品牌（Mini-Circuits、MACOM、PULSE），交期更短、成本更低。

現狀：諸多國外客戶通過貿易商訂購國內的電子元器件，海外市場的一批批訂單已經認證了國產電子元器件的可靠性。

國產替代核心優勢

性能對標：超寬帶（最高 145GHz）、低插損（≤1.5dB）、高平衡度（相位≤±0.6°）。

兼容性強：提供Pin-to-Pin兼容型號，無需修改 PCB，直接替換。

定制化服務：支持特殊阻抗、頻段、功率容量定制，適配國產替代需求。

巴倫是射頻系統中不可或缺的接口器件，核心價值在于平衡 - 不平衡轉換與阻抗匹配。選型時需聚焦頻率、阻抗、損耗、平衡度四大指標，國產替代已成為主流選擇，在性能、交期、成本上具備顯著優勢，廣泛應用于 5G、物聯網、衛星通信、雷達等領域。
