來源：領芯微電子

在智能化與高效能時代，電機控制系統的精簡可靠是產品創新的關鍵核心。領芯微電子推出一款將高性能ARM Cortex-M0內核、高精度模擬前端、完備的電源管理與功率模塊融為一體的革命性全集成三相無刷電機驅動SoC——LCT944XX系列。

該芯片實現了從復雜系統到單芯片解決方案的跨越，專為35W以內的電機應用優化，大幅簡化外圍電路，顯著提升系統可靠性，是驅動消費類風機、水泵、機器人靈巧手等產品邁向下一代的理想選擇。

產品介紹

MCU性能

108MHz ARM Cortex-M0 32位內核

-硬件除法器

-Cordic計算單元

-CR計算單元

工作環溫：-40℃~125℃

儲存器

64KBytes 嵌入式Flash，支持預取功能和讀/寫保護，支持Parity校驗

10KBytes SRAM，分為兩個獨立分區，分別為4KB和6KB，支持Parity校驗

16KBytes ROM，支持從ROM啟動和安全故障處理

電源管理與復位

2.0V到5.5V供電和I/O

內置兩個LDO：正常LDO和低功耗LDO

高精度上電、掉電復位（POR_PDR）

8個可編程低壓復位（LVR），8個可編程電壓檢測器（LVD）

時鐘系統

內置出廠校準過的16MHz RC振蕩器（RCH，1%精度）

32KHz的低速晶振（OSCL）

內置出廠校準過的32KHz RC振蕩器（RCL，10%精度）

內置PLL，最高輸出288MHz，抖動小于100ps

通訊模塊

2個UART

1個SPI

1個I2C

模擬模塊

1個12位A/D轉換器，最高轉換速率為2MSPS，雙采樣保持電路，靈活可配的序列模式，支持ADC通道掛起和注入

3個差分運算放大器（OPA），2個模擬比較器（ACMP），1個10位D/A轉換器（DAC）

功率驅動模塊

集成柵極驅動電路和3對P+N MOS，最高支持6A的峰峰值相電流

輸入電壓范圍5.5-28V，最大耐壓40V

內置5V LDO：支持外部MCU供電，最高支持50mA的負載能力

支持-40℃~125℃的結溫

最高輸出頻率50KHz

支持欠壓、過流、過溫保護：

欠壓保護（UVP）：最低4.5V

過流保護（OCP）：可根據客戶需求設置

過溫保護（OTP）：觸發點為150℃，恢復溫度為135℃

產品描述

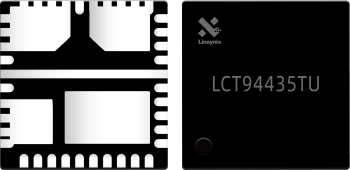

LCT94435TU--QFN40

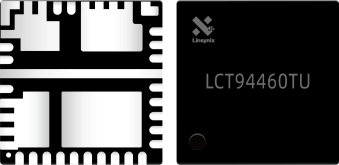

LCT94460TU--QFN39

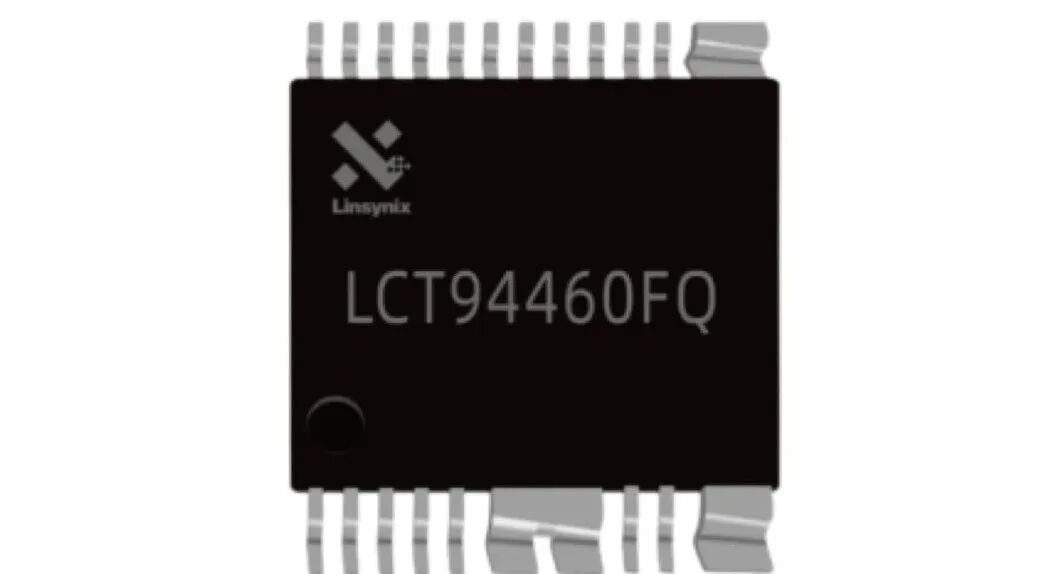

LCT94460FQ--SSOP21 LCT944XX系列是一款高度集成的三相電機驅動芯片，用于高效的電機控制。芯片內置LDO穩壓模塊、過溫保護及多種保護機制，支持靈活配置和低功耗模式。其工作電壓范圍為5V至28V，自帶LDO輸出穩定5V。非常適合35W以內電機的應用需求。具備不同封裝：

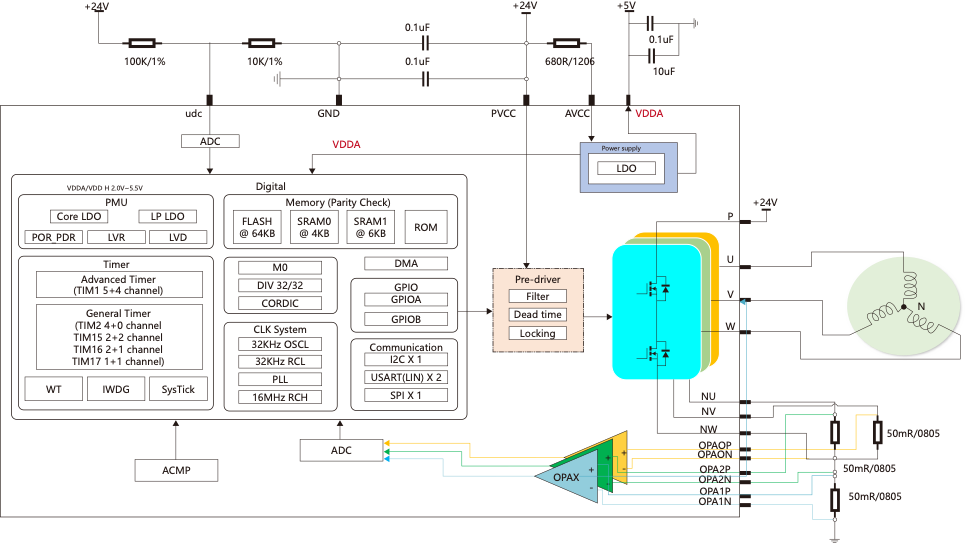

系統框圖

基于LCT944XX系列的三相電機控制系統框圖

應用場景

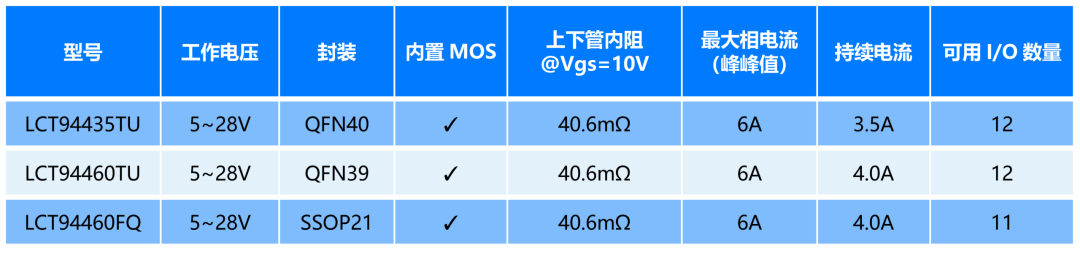

使用場景功能參數

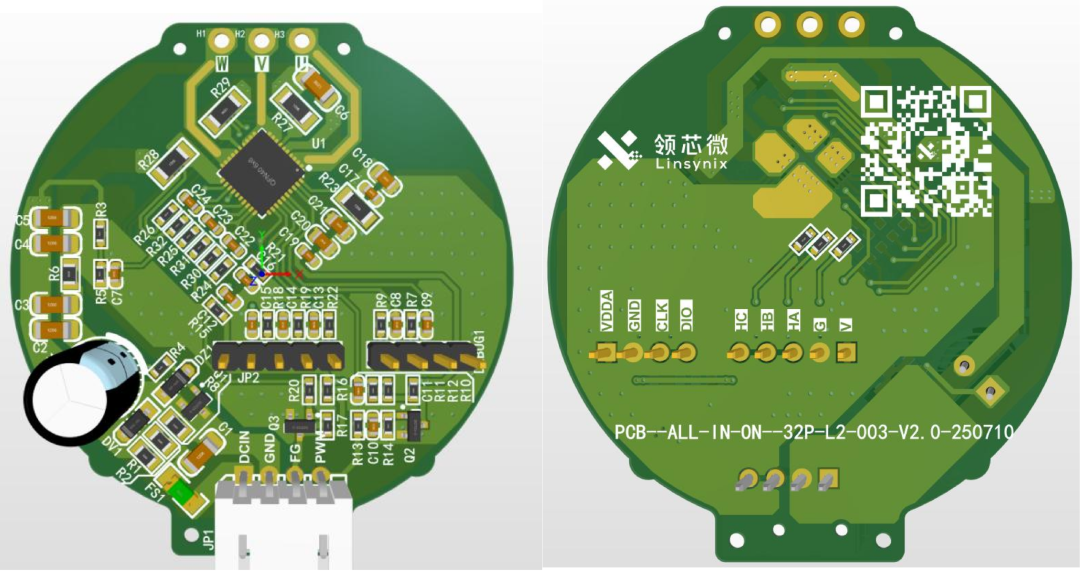

Demo板展示

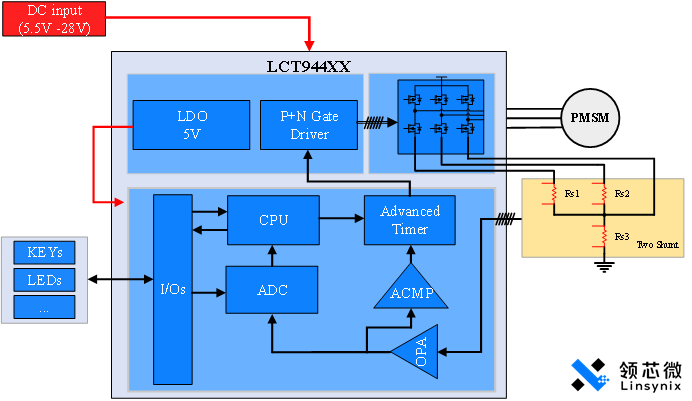

電機控制系統框圖

三相無刷電機控制系統框圖

LCT944XX產品具有高可靠性、高集成度、產品體積小等優勢。整體控制電路簡潔高效，抗干擾能力強，可實現3相電機的驅動控制。在簡化外圍電路設計的同時為客戶提供更高性能、更可靠的產品和方案。

極高集成度：單芯片替代“MCU + 預驅 + MOS + 電源 + 模擬外圍”，極大簡化設計。

卓越性能：強大的內核與硬件加速單元，確保高效、平滑的FOC控制。

高可靠性：全面的保護機制與高品質的存儲系統，保障產品長期穩定運行。

靈活經濟：多型號與封裝選擇，滿足不同應用場景對成本與性能的精準需求。

領芯微對未來充滿信心將繼續不懈努力為行業提供更多優質的產品和服務期待未來的合作和共同發展!
