隨著AI大模型訓練與高通量推理計算需求持續擴大，萬卡級乃至更大規模的算力集群正成為主流形態。研究表明，在大規模分布式訓練中，網絡通信耗時占比已達到30-50%，網絡性能直接影響算力系統的整體效率。

算力網絡是智算集群的核心基礎條件之一。超高帶寬、極低延時、無損傳輸和擴展是超大規模智算集群對網絡提出的新要求。

中科曙光自2022年開始進行RDMA的技術研究，在近日宣布實現國產高端原生RDMA技術重大突破，正式發布首款全棧自研400G無損高速網絡——scaleFabric。該產品基于原生RDMA架構，從底層的112G SerDes IP、硬件設備到上層的管理軟件實現100%自研，填補了國內數據中心高速網絡領域的空白，以比肩國際頂尖同類產品的性能表現，為超大規模智算集群鋪就了一條高帶寬、低時延、真無損、超可靠的“算力大動脈”。

尤其在大規模AI訓練系統中，網絡互聯能力已成為影響算力利用率的關鍵變量。scaleFabric的發布，標志著國產智算網絡在高端RDMA領域?qū)崿F(xiàn)重大突破。

自研112G SerDes IP、兩款高速網絡芯片、三款網卡/交換機

中科曙光scaleFabric是國內首款原生無損RDMA高速網絡，面向超大規模智算集群設計，從核心關鍵IP、交換芯片、網卡到交換機、驅動與管理軟件均實現自主研發，構建起從硬件到軟件的完整技術體系。

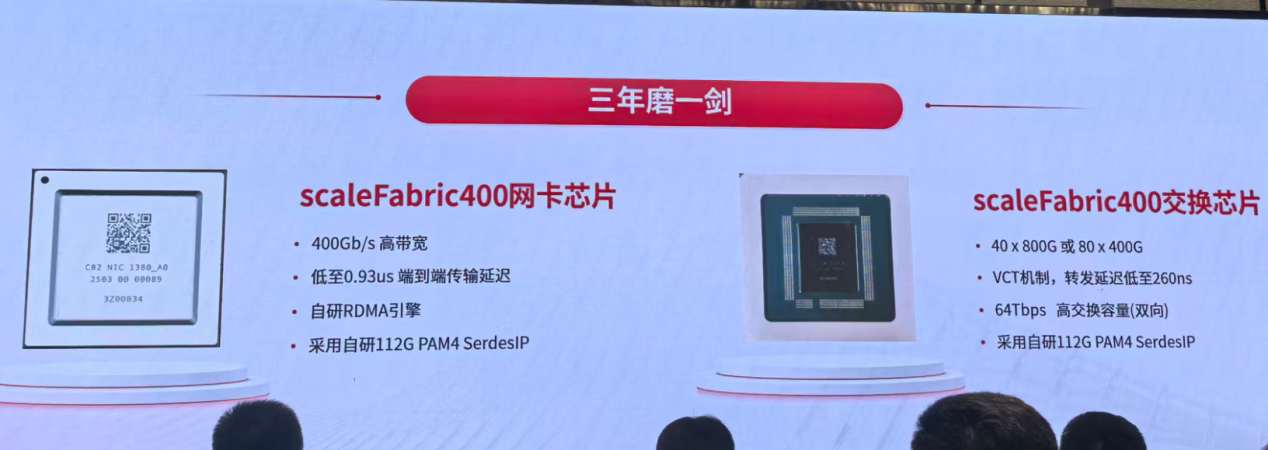

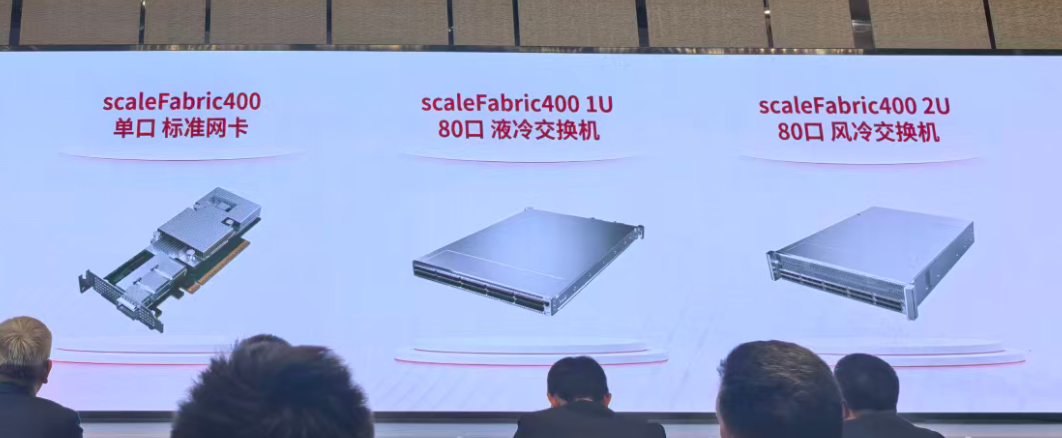

scaleFabric的核心是自主研發的兩顆高速網絡芯片即scaleFabric400網卡芯片和交換芯片。主要涵蓋三款產品scaleFabric400單口標準網卡，scaleFabric400 1U800G液冷交換機，以及scaleFabric400 2U 800G風冷交換機。





性能方面，scaleFabric400網卡基于PCIe5.0接口，端口帶寬達400Gbps，端到端通信時延低至0.9微秒；scaleFabric400交換機單端口帶寬達800Gbps，整機交換容量可達雙向64Tbps，交換時延約260納秒，支持800Gbps×40或400Gbps×80端口擴展。這一性能組合，可充分滿足萬卡級AI訓練集群對高帶寬、低時延網絡的極致需求。

穩定性與擴展能力上，產品采用基于信用的無損流控機制，從根源規避擁塞丟包風險，鏈路故障恢復時間小于1毫秒，已支撐近萬卡集群持續穩定運行驗證超10個月。

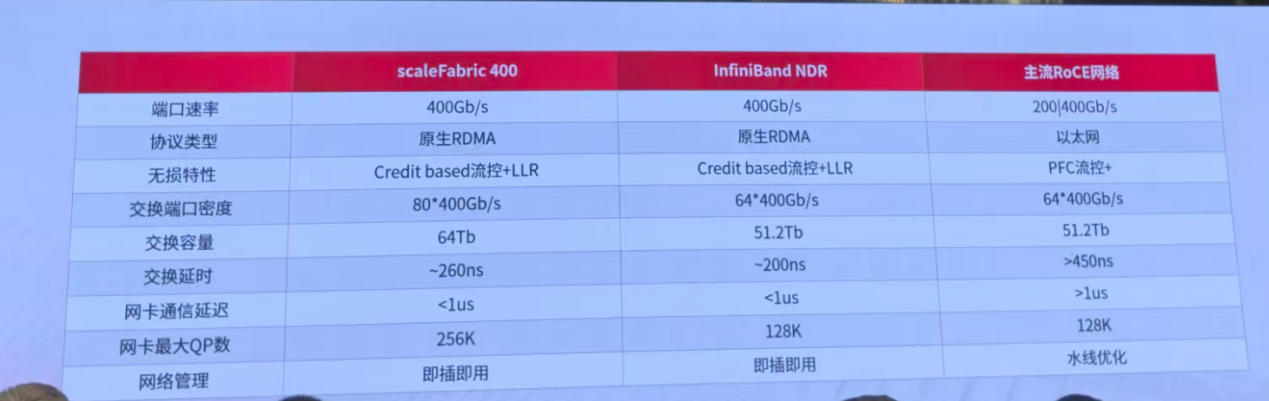

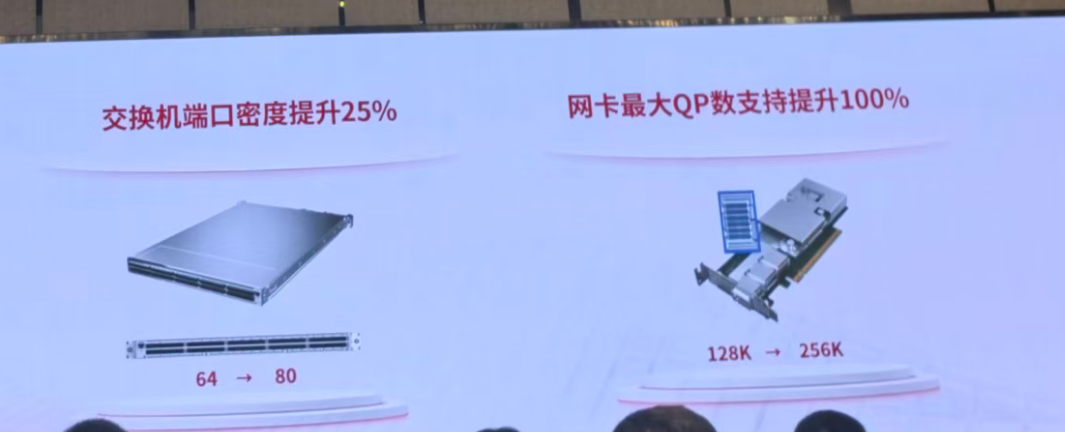

與英偉達NDR相比，交換機端口密度提升25%，網卡最大QP數支持提升100%。

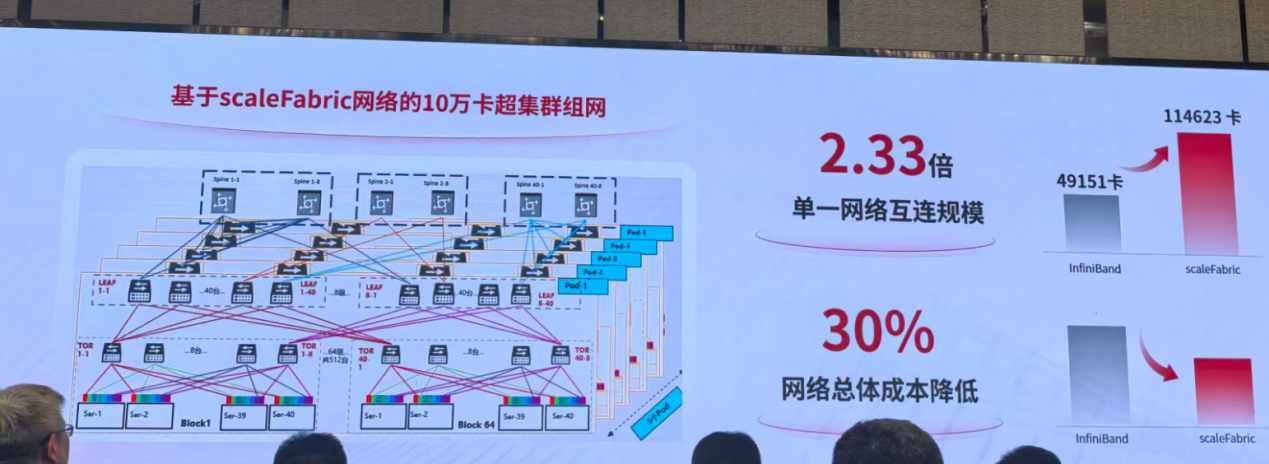

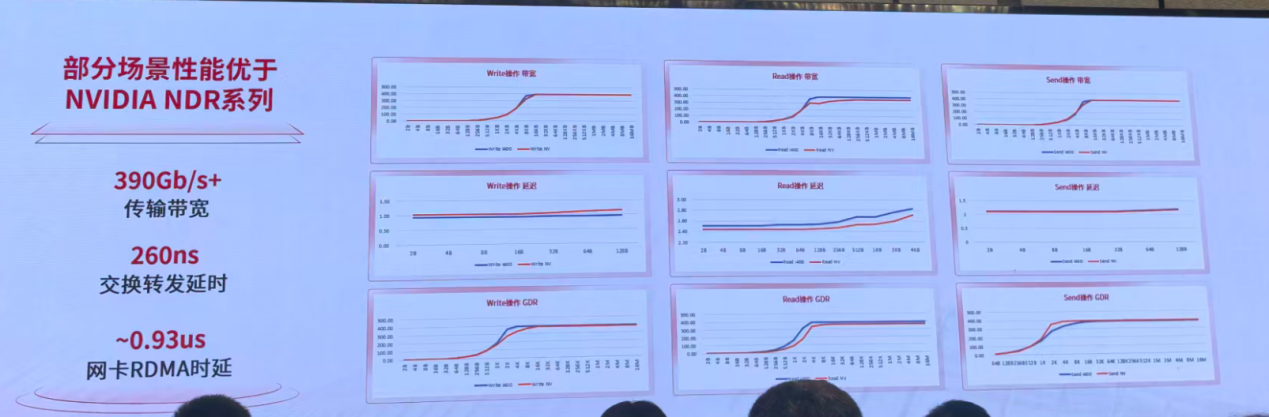

在擴展性方面，傳統上InfiniBand的空間能支持到16位，使得其所支持最大的組網規模只能做到不到5萬卡，這難以滿足當前算力中心對于10萬卡集群的需求。中科曙光通過重點優化擴展性，可以將scaleFabric網絡規模支持到11.4萬卡，比傳統IB提升2.33倍，同時，也利用端口密度優勢，整體組網成本可以下降30%。實測數據，基本上做到和NDR相當?shù)乃剑糠謹?shù)據甚至優于NDR系列，在性能上已經完全具備和國際競爭水平。





生態建設方面，注重與IB的生態兼容，scaleFabric提供原生接口，可以全面兼容各種通信庫，無縫兼容各種HPC和AI應用、大模型訓練，可以在不改代碼的情況下，直接遷移到基于scaleFabric的系統上，做到應用無感。同時，在網絡管理和維護方面，都兼容IB用戶的使用習慣，方便將過去IB用戶對于IB的使用經驗無縫遷移到scaleFabric。針對新型智算場景例如IDMA等新型模式，scaleFabric也能做到支持，更好地幫助用戶始終站在AI創新的最前沿。

為何選擇InfiniBand路線？

長期以來，從高速SerDes IP、核心芯片到IB網卡、IB交換機等設備，InfiniBand相關產業鏈基本被海外廠商壟斷。隨著AI算力需求快速增長及數據中心網絡持續演進，自主高性能RDMA網絡正成為產業關注焦點。

在大規模智算集群領域，RDMA（遠程直接內存訪問）網絡已成為算力中心的基本需求，憑借零丟包、高帶寬、低延遲等特征，可極大提升通信效率。其中，InfiniBand憑借低時延與原生無損傳輸能力，在全球頂級超算與AI集群中被廣泛采用。根據TOP500榜單，目前全球約60%的高性能計算系統采用InfiniBand網絡架構。

中科曙光高級副總裁李斌表示，當前400G端口帶寬網絡逐漸成為HPC/AI集群網絡主流，未來向800G持續演進。在這一領域，RDMA網絡成為算力中心的基本需求，成為整個AI網絡的事實上的標準。在這一領域，實際上存在著兩大技術路線，分別是InfiniBand和RoCE，雖然當前有一個呼聲，由互聯網大廠推動用RoCE取代InfiniBand，但是實際上InfiniBand的技術路線在AI/HPC中有不可替代的優勢，是真正的無損網絡，而無損的特性對RDMA性能的發揮具有優勢，便于更好對網絡進行管理。



“在RDMA網絡中，少量丟包會造成性巨大的波動，這也是為什么曙光一直在堅持走InfiniBand路線的原因。相比之下，RoCE需要大量的調優等一系列的工作，才能保證達到無損的效率。InfiniBand天然的具備無損性質。”因此，scaleFabric采用與InfiniBand相同的基于信用的機制和鏈路機制，使得無論應用如何調整，都可以從理論上證明無損的狀態，真正做到即插即用。

如何保證底層高速信號的質量很關鍵，必須依靠高速Serdes的能力。因此，中科曙光組建研發團隊，自研高速Serdes IP，從而可以做到在42db衰減下實現百萬分之一誤碼率。scaleFabric面向多樣化的各種復雜的鏈路環境下都有保證網絡穩定可靠的底氣。

此外，曙光公司從系統出發，研發了鏈路故障路由快速恢復技術，可以將鏈路故障路由恢復時間降低到毫秒級，延時不會隨著網絡規模的增長而增長，保障應用無感，進一步保障網絡的可用性。

中科曙光已形成“算、存、網”一體方案

在大規模并行計算中一個計算任務的完成，涉及計算、存儲、網絡三個環節。其中計算負責運算數據，存儲負責提供數據，網絡負責傳輸數據。如果任何其中一個環節成為瓶頸，整個系統的效能都會下降，尤其在上千節點、上萬核心的計算規模下，各種性能瓶頸造成的不均衡狀態會被指數級放大。

中科曙光高速網絡互聯產品部總工程師萬偉分析，從理論上看，計算任務的時間由計算、內存訪問、網絡通信，還有IO讀寫時間組成。因此，計算系統的效率并不等同于系統的峰值算力。隨著計算規模的擴大，通信時間和IO時間占比會迅速上升，這實際上是阿姆達爾定律在工程系統中的實際體現。

從能效的角度來看，當網絡性能不足時CPU在等待，服務器在耗電，但計算單元并沒有真正工作。算力利用率理論上可以達到90%以上，但在網絡瓶頸的情況下，算力利用率可能只有50%左右。也就是說，有接近一半的算力會被浪費掉。

比如汽車的啟動分析、航空仿真等工業仿真類應用，其網絡規模巨大，通常會超過2億網格。計算規模巨大，一般要兩千核以上的資源進行并行計算。數值規模巨大，單次任務產生的數值可達10TB以上。并且通信非常頻繁，節點間的進程會進行高頻的數據交換。因此，在這種場景下網絡的性能直接決定仿真的計算效能。

以工業界常用的Siemens Star CCM+為例說明，隨著并行規模的擴大，通信時間占比會迅速增加。當規模達到2048核的時候，通信占比接近48%的時間。也就是說，我們的CPU有接近一半的算力是無法操作出來的。更關鍵的是，這類應用對網絡延遲非常敏感，經過測算，延遲每增加10微秒，其整體效能可能會下降20%。

因此，計算系統的性能不是單點的算力問題，而是計算、存儲、網絡三要素的協同效率問題。未來的高性能計算，本質上是一項系統工程，只有三者協同優化，系統才能發揮出真正的性能。

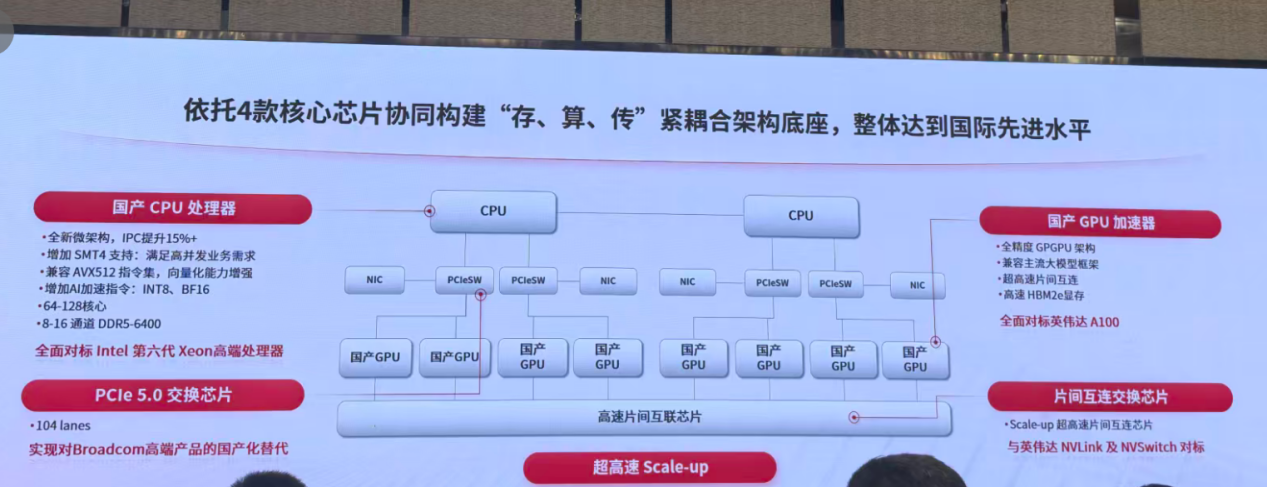

圍繞系統效能問題，曙光在核心硬件層面進行了系統布局。目前已經完成了四款核心國產芯片的部署，包括國產CPU處理器、國產GPU加速器、P3E交換芯片以及片間的互聯芯片。這些芯片構成了完整的國產算力技術結構。

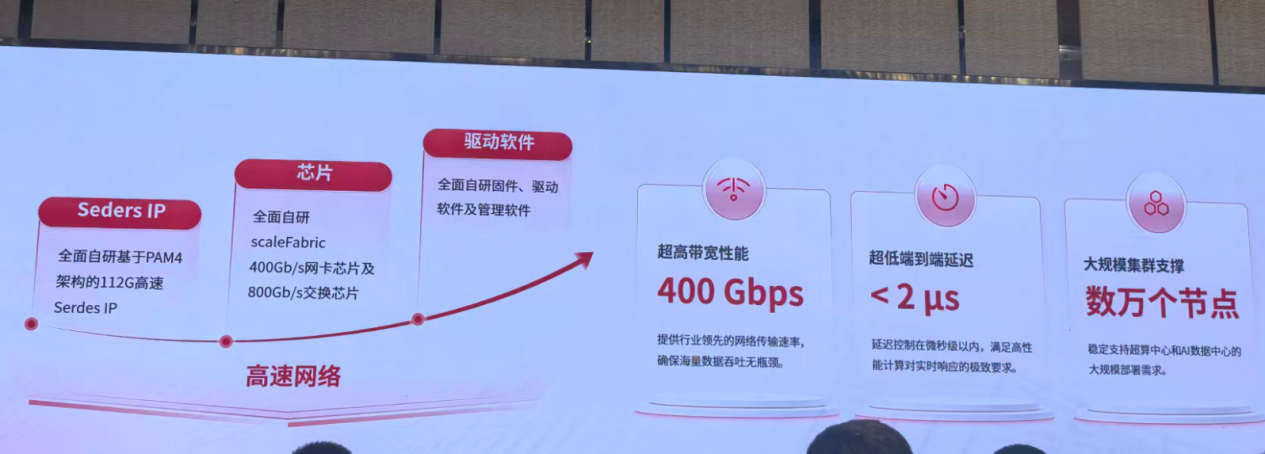

在網絡方面，中科曙光實現了核心能力的全棧自研，包括400G網卡芯片、800G交換芯片以及全面自研固件、驅動軟件技管理軟件。在并行計算中，國產IB的效率達到85%左右，而傳統的RoCE方案效率只有65%。在實際CFD軟件應用測試中，IB網絡通信在各節點規模下保持較高效率，即使節點增加到64節點以上，scaleFabric效率仍保持70%-80%，遠高于RoCE的方案?？偟膩?lái)說，IB網絡是處理復雜計算網絡的一個理想選擇。

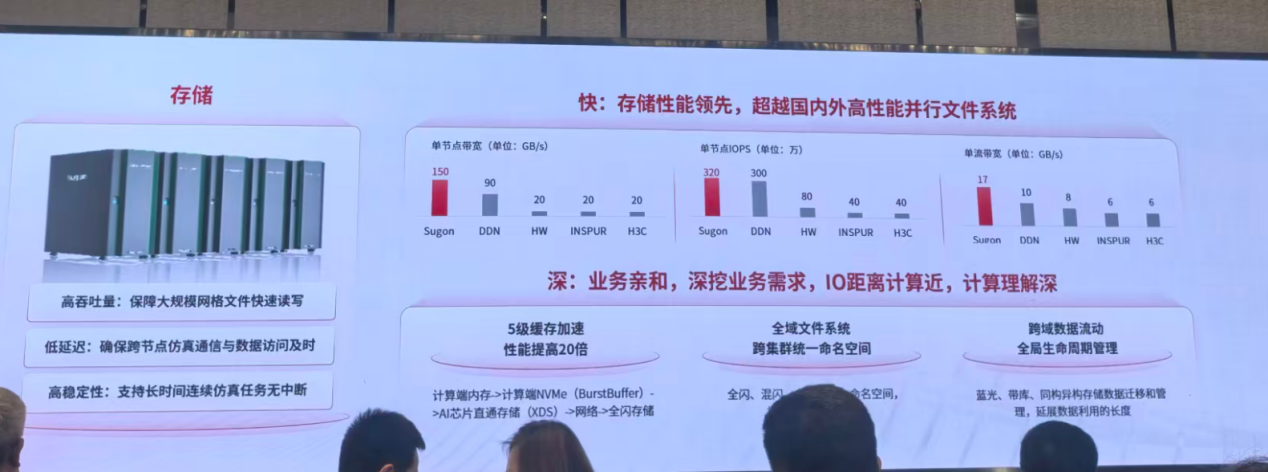

在存儲方面，目前曙光做了分布式自研存儲系統，主要特點包括高穩定性、低延時和高吞吐。同時實現了5級緩存加速體系，可以實現計算節點的內存到緩存到全棧存儲。對整個數值路徑進行了優化，最終帶來的效果，IO性能最高提高到20倍左右。



為了實現存算傳的協同，中科曙光重點突破了四項關鍵技術。第一，高速互連網絡加高帶寬內存。第二，并行分布式文件系統。第三，GPU直連網絡通信。第四，NUMA的拓?fù)鋬?yōu)化。通過這些技術，可以大幅降低通信延遲、訪問延遲以及訪問沖突，從而提升系統的整體效能。

基于算存?zhèn)鞯?a href="http://www.brongaenegriffin.com/tags/耦合/" target="_blank">耦合架構，從系統層面進行協同優化，實現20倍的IO性能提升，GPU算力利用率最高可以提升30%，同時網絡帶寬提升2倍，網絡延遲降低3倍，整體可以實現1+1+1大于3的效果。

為了將這些技術真正落地，曙光公司推出scaleX超集群系統，將計算、互聯和散熱進行了深度的一體化集成。在scaleX中，單機柜可以集成640張GPU加速卡，并通過全鏈互聯的正交網絡架構，實現超帶寬、低延遲的節點間通信。同時，整套系統采用浸沒式相變液冷技術，最高可以支持860千瓦級的功率密度，可以顯著提升數據中心的能效水平?？梢哉f(shuō)scaleX超集群不僅是算力設備，更是曙光面向未來智能計算的系統級的架構創新。

在實際應用層面，scaleFabric目前已部署于位于鄭州的國家超算互聯網核心節點，支撐三套萬卡級scaleX智算集群上線運行，總規模達3萬卡。整個網絡部署只用了36個小時，目前累計1萬個客戶和10萬+的作業。

隨著產品在超大規模智算集群中的落地應用，國產原生RDMA技術路線正逐步走向成熟，圍繞其形成的高性能網絡產業生態也正在加速形成。

開放生態，打造大規模普惠的高速網絡產品

曙光信息產業（北京）有限公司副總裁李柳表示，我們將牽頭成立光合組織高性能計算專委會AIDC高速網絡工作組，未來以開放的姿態聯合更多的國內合作伙伴建立技術標準，基于這個平臺打造生態適配系統，同時聯合國內的一些科研力量，形成產學研體系，共同探索產業應用與發展。

萬偉認為，從技術路線上來說，我們有ScaleUp互聯，ScaleOut互聯，特別是超大規模系統上的性能和擴展性等方面做了考量。未來還將探索包括不同協議的融合，例如可能在原生RDMA上兼容RoCE等。另外，針對不同芯片的兼容性，和不同計算芯片的互聯，將探索更高效的方式，比如計算芯片通過專有協議到網卡、芯片互聯協議的共享，與其他芯片直通等等。

李斌表示，面向未來，我們有信心把scaleFabric打造成國內大規模廣泛使用且非常普惠的高速網絡產品。不僅是技術和產品保持國際競爭力，更重要的是秉持開放的態度，集合國內算力廠商、系統集成、整機廠商等，串連整個產業鏈上下游的合作伙伴，在定義標準、接口、協議、以及商業模式等方面展開全方位的開放合作。
