在設計大功率電機驅動系統時，你是否也面臨這些糾結：

既要驅動大電流，又希望電路不要太復雜；
想要精準的FOC控制，卻被電流采樣電路的設計折騰得夠嗆；
追求系統可靠性，又擔心保護功能不夠全面導致關鍵時刻“掉鏈子”；
考慮成本控制，卻不想在性能和安全性上妥協……

如果你正在60V/100A這個功率段尋找合適的三相驅動方案，那么今天要聊的這款芯片——TMC6200-TA，或許值得你花幾分鐘了解一下。

大功率驅動，為何選擇“外置MOSFET”

在電機驅動選型時，我們通常會遇到兩類產品：一是集成MOSFET的“全能型”芯片，二是需要外接MOSFET的“柵極驅動器”。

對于60V、100A這樣的功率等級，后者往往是更務實的選擇。原因很簡單——靈活性。

你可以根據實際電流需求，自由選擇不同內阻、不同封裝的MOSFET，不必被芯片內置的功率管“綁定”。

你可以優化功率管的布局和散熱，將熱量分散處理，避免熱源過于集中。

你可以在成本和性能之間找到最適合自己項目的平衡點。

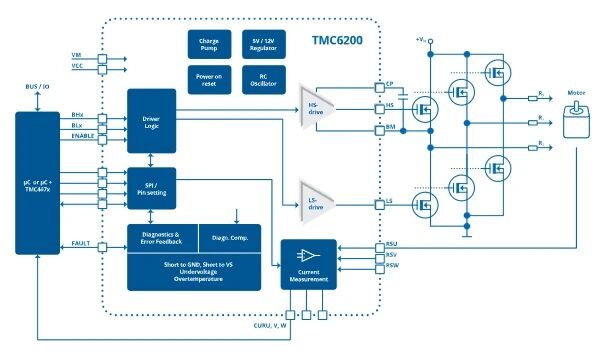

而TMC6200-TA，正是為這種需求而生的一款三相柵極驅動器。

選型五要點



01它能“駕馭”多大的功率？

選驅動芯片，首先看電壓和電流能力。

TMC6200-TA 的工作電壓范圍為8V 至 60V DC，覆蓋了常見的12V、24V、48V工業總線系統。配合外置的6個MOSFET，它可以實現最高100A的線圈電流。

這意味著，從幾十瓦的小型伺服電機，到上千瓦的工業主軸、大功率泵類，它都能納入自己的“勢力范圍”。一顆芯片，覆蓋從瓦到千瓦的跨度，為產品線擴展留足了空間。

02控制接口是否“友好”？

大功率驅動往往需要配合復雜的控制算法，尤其是FOC（磁場定向控制）。這時，控制接口的靈活性就顯得尤為重要。

TMC6200-TA 提供了兩種工作模式：

SPI模式：這是高性能應用的“完全體”。通過SPI接口，你可以精細配置驅動電流、短路保護閾值、死區時間等參數，并實時讀取診斷信息。對于需要和TMC467x等專用FOC控制器配合的設計，SPI模式能發揮最大潛力。

獨立模式：如果應用相對簡單，不需要復雜的診斷，可以通過引腳配置基本參數，芯片即可獨立工作，有效降低對主控的資源占用。

值得一提的是，芯片支持三線或六線兩種驅動方式，既可以獨立控制每個MOSFET，也可以使用“單線+使能”的簡化控制，適配不同類型的主控器。

03電流采樣如何“化繁為簡”？

對于FOC控制來說，電流采樣的精度和便利性直接影響最終的控制效果。傳統的底端分流電阻方案雖然簡單，但在某些工況下無法準確反映線圈電流；而高端或在線采樣，往往需要額外的差分放大器電路，既占空間又增加成本。

TMC6200-TA的巧妙之處在于：它內部集成了三個可編程增益的浮動電流檢測放大器（增益可選5倍、10倍、20倍）。

這意味著，你只需要在每相線圈上串聯一個簡單的采樣電阻，就可以直接獲得適合ADC采樣的電壓信號。這種在線電流檢測方式，無論電機處于何種開關狀態，都能真實反映線圈電流，為FOC提供高質量的反饋數據。

對于設計者來說：省去了挑選和調試外部運放的時間，簡化了BOM，也減少了PCB上容易引入干擾的長走線。

04保護功能是否“周全”？

大功率電路一旦出現問題，往往代價不菲。因此，驅動芯片自身的保護能力是選型時不可忽視的一環。

TMC6200-TA 在這方面的配置可以說相當周全：

可編程短路保護：通過監測高側和低側MOSFET的壓降來檢測短路或過載，閾值和響應時間均可調節，并支持重試機制，避免誤觸發導致停機。

多層次溫度保護：集成了120°C預警告，以及136°C/143°C/150°C可選的熱關斷閾值。你可以根據所用MOSFET和散熱條件，選擇合適的保護點。

電荷泵：確保高側MOSFET在100%占空比下也能持續導通。

先斷后通邏輯：在切換上下橋臂時，強制插入死區時間，防止直通短路。

欠壓鎖定：監測電源電壓，確保在電壓穩定前不會誤動作。

這些功能共同構成了一道堅實的“防火墻”，讓系統在面對各種異常情況時，能有條不紊地響應，而不是直接“冒煙”。

05設計門檻高嗎？

對于工程師來說，芯片性能再好，如果設計難度太高、參考資料太少，落地周期也會很長。

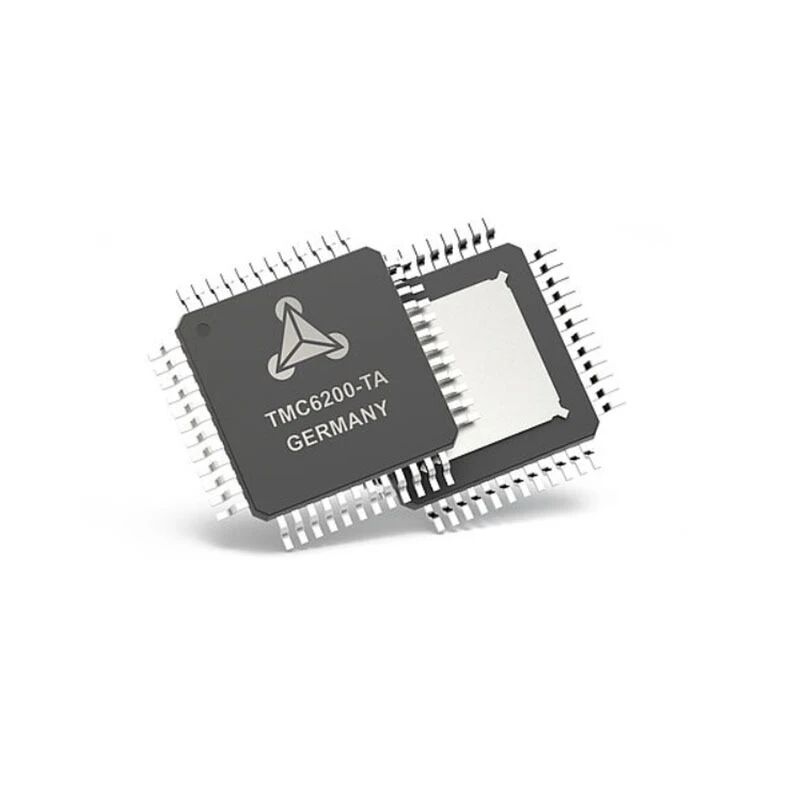

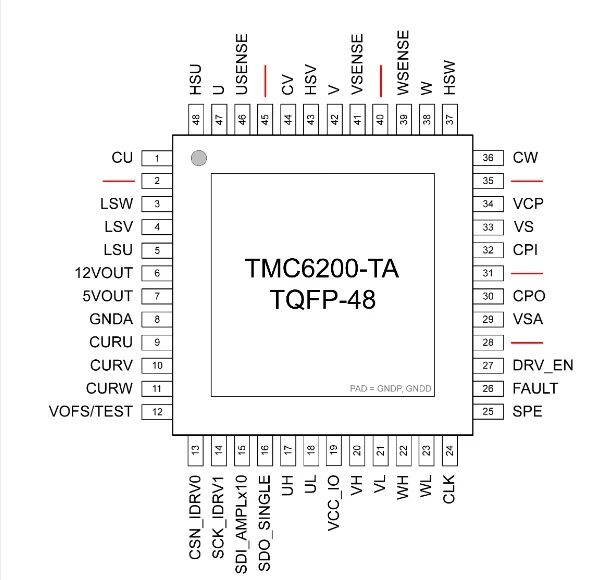

TMC6200-TA 采用TQFP48封裝，相比一些細間距的芯片，焊接和檢查都更方便。同時，芯片的引腳間距經過特別設計，增加了高壓下的爬電距離，提升了安全性。

在資料支持方面，TRINAMIC提供了完整的評估板（TMC6200-EVAL）和配套的基板（LANDUNGSBRUCKE），方便快速上手驗證。數據手冊中對MOSFET選型、柵極電阻匹配、Layout布線要點（如如何減少寄生電感、如何處理GND平面）都有詳細說明，甚至給出了不同功率段的參考電路。

這意味著：即使你是第一次設計大功率驅動，也能借助這些資料少走很多彎路。

總結：它適合誰？

回到最初的問題：60V/100A大功率驅動怎么選？

如果你正在尋找一款靈活、集成度高、且具備完善保護功能的柵極驅動器，用于：

高性能FOC伺服驅動（特別是搭配TMC467x系列控制器）

工業機器人、CNC主軸、AGV小車

大功率泵類、風機、紡織機械

需要寬電壓輸入、大電流輸出的定制化驅動方案

那么TMC6200-TA確實是一個值得認真考慮的選項。它將最復雜的高壓模擬部分封裝起來，把靈活的選擇權留給你，讓大功率驅動的設計，從一件“燒腦”的事情，變得更有章可循。
