[首發于智駕最前沿微信公眾號]在探討自動駕駛時，人們關注比較多的是算法的先進性或算力的強弱，但在其底層，有一個決定了系統成敗的基礎設施，即時間同步。

自動駕駛感知系統之所以必須高度重視時間同步，主要原因在于車輛是在一個高速動態的物理世界中運行，而感知系統是由攝像頭、激光雷達、毫米波雷達以及慣性導航等多個獨立硬件組成的“感官集群”。

如果這些“感官”在時間上不能達成絕對的共識，車輛對環境的理解就會出現類似人類“幻覺”的偏差，進而導致嚴重的駕駛決策失誤。

時鐘漂移與硬件同步的物理基石

自動駕駛系統中的每一個傳感器其實都是一臺擁有獨立晶振的時鐘設備。盡管這些硬件在出廠時設定了相同的采樣頻率，但受限于物理工藝和環境溫度，每個時鐘都會存在微小的頻率差異，這也被稱為“鐘漂”。

隨著車輛行駛時間的增加，這種微小的差異會迅速累積。如果不加干預，原本應該同時拍攝畫面的兩臺攝像頭，在運行數小時后可能會產生數毫秒甚至數十毫秒的時間差。在每小時一百公里的高速行駛狀態下，十毫秒的時間差意味著車輛已經向前移動了約二十八厘米，這種空間上的錯位足以讓傳感器融合算法失效，導致系統無法確定障礙物的準確位置。

為了在物理層面解決這個問題，工程師們引入了多種硬件同步協議。早期的方案多依賴于全球定位系統提供的秒脈沖（PPS）信號。這種方式通過物理線路將一個精確的電平信號發送給各個傳感器，告知它們新的一秒已經開始，并配合NMEA報文提供具體的年月日時分秒信息。

圖片源自：網絡

然而，PPS信號高度依賴衛星信號，一旦車輛進入隧道、地下停車場或高樓林立的城市峽谷，同步精度就會大幅度下降甚至丟失，這對于要求全場景覆蓋的自動駕駛來說是一個致命的短板。

現階段自動駕駛架構更傾向于采用車載以太網下的時間敏感網絡（TSN）技術，特別是其中的IEEE 802.1AS協議，即廣義精密時間協議（gPTP）。

gPTP建立了一個主從式的時鐘架構，由一個具有高精度時鐘源的設備擔任“主時鐘”，通過網絡報文的持續交互，讓所有接入網絡的傳感器都能獲取微秒甚至納秒級的全局時間。

gPTP的精妙之處在于它能夠通過硬件時間戳技術扣除網絡報文在傳輸過程中的延遲。當同步報文通過以太網交換機或網線時，設備會自動記錄報文進入和離開的確切時刻，從而補償路徑產生的誤差。這種協議不僅不依賴外界衛星信號，還具備極高的魯棒性，當主時鐘發生故障時，系統能迅速選出新的基準時鐘，確保同步不間斷。

傳感器曝光機制與動態運動補償

硬件協議提供了統一的“時間刻度”，但要讓感知系統真正看清世界，還需要處理傳感器內部的采樣邏輯。攝像頭和激光雷達由于工作原理不同，它們獲取數據的方式存在顯著的時間異構性。攝像頭涉及曝光過程，目前市面上大多數高像素攝像頭采用卷簾快門。這意味著圖像并不是在同一瞬間被捕獲的，而是從上到下逐行掃描，圖像頂部的像素和底部的像素可能存在幾十毫秒的時間差。

在車輛高速轉彎或經過不平整路面時，這種行間延遲會導致畫面產生形變，即所謂的“果凍效應”。為了消除這種影響，感知系統更青睞全局快門攝像頭，它能確保所有像素在同一時刻開啟和結束曝光，為后續的傳感器融合提供一個完美的瞬間快照。

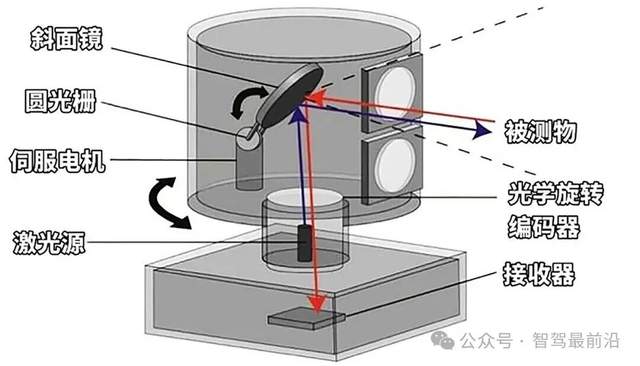

激光雷達的情況則更為復雜。機械旋轉式激光雷達通過持續旋轉發射激光束來構建周圍環境的3D點云，完成一次360度的掃描需要50到100毫秒。

圖片源自：網絡

在這段掃描時間內，自動駕駛汽車自身也在高速移動。如果直接使用未經處理的點云，原本筆直的墻壁可能會在數據中呈現出彎曲的形狀，這種現象被稱為點云畸變。

為了修正這種“虛假的位移”，系統必須引入慣性測量單元（IMU）提供的車輛運動數據。通過給激光雷達掃描出的每一個點都打上相對于全局時鐘的微秒級時間戳，系統可以根據IMU記錄的車輛軌跡，將每一個點還原到該點被探測到的真實空間位置，這一過程被稱為運動補償。

在多傳感器融合的過程中，硬件觸發同步是實現高精度感知的重要手段。通過由主控單元發送精確的觸發電平信號，可以強制讓多個攝像頭在同一時刻“按下快門”，或者讓激光雷達轉動到特定角度（例如正前方）時觸發相機的曝光。

這種深度的硬件協同能夠確保不同傳感器觀察到的是同一個物理瞬間。有實驗數據表明，將傳感器同步精度從傳統的軟件級毫秒提升到硬件級的微秒，可以將感知系統的緩存需求降低85%以上，并將端到端的處理延遲縮短約18.3毫秒。這節省下來的十幾毫秒，在高速行駛中可能就是避開障礙物與發生事故之間的決定性紅線。

軟件層面的數據對齊與插值算法

即使擁有了精密的硬件同步，不同傳感器的采樣頻率往往是不對等的。如攝像頭可能以30Hz的頻率運行，而激光雷達是10Hz，超聲波雷達則可能更慢。

當感知算法需要在某一時刻T進行決策時，它面臨的問題是，并沒有所有傳感器都能在T時刻產生數據。此時，軟件層面的時間對齊算法便發揮了關鍵作用。其中最常用的方法是插值法和外推法。

內插對齊是通過建立數學模型，在已知的前后兩幀數據之間計算出中間時刻的狀態。例如，如果激光雷達在T-20 ms和T+80 ms各有一幀點云，而我們需要T時刻的信息，算法可以根據目標的運動矢量進行線性或高階插值，模擬出一個T時刻的虛擬點云幀。

圖片源自：網絡

對于那些對實時性要求極高的場景，系統則會采用外推法，利用物體在過去一段時間的速度、加速度和偏航角，預測其在未來幾毫秒后的位置。這種方式雖然引入了微小的預測誤差，但極大地增強了系統的反應靈敏度。

軟件對齊還需要應對復雜的系統延遲問題。傳感器數據從產生到進入算法單元，需要經過數據采集、序列化、總線傳輸（如CAN或以太網）、去序列化以及操作系統調度等多個環節。每一個環節都會引入不確定的抖動（Jitter）。

如果操作系統是非實時的，調度產生的抖動可能高達數十毫秒，這會直接沖抵硬件同步帶來的精度收益。因此，高性能的自動駕駛計算平臺運行的是實時操作系統（RTOS），并配合特定的中間件（如經過優化的ROS2或自定義的調度器）來確保數據包能夠在確定的時間內被處理。

多模態融合感知的成功在很大程度上取決于這些對齊策略的精確性。目前的BEV（鳥瞰圖）感知方案需要將多路攝像頭的圖像特征映射到一個統一的3D空間。

如果各路攝像頭的曝光時間存在偏差，融合出的鳥瞰圖就會出現接縫處的撕裂或物體的斷層。這種感知層面的不一致會誤導下游的路徑規劃算法，使車輛做出無意義的緊急避讓或晃動。

同步精度對決策控制與行駛安全的長遠影響

感知系統的時間同步最終服務于車輛的控制穩定性。自動駕駛汽車的控制鏈路是一個典型的閉環反饋系統，其中包括感知環境、制定計劃、執行指令、觀察結果。

在這個閉環中，時間延遲和抖動是穩定性的大敵。如果感知系統提供的數據存在嚴重的時延波動，控制器的增益調節就會變得異常困難，甚至可能引發系統的共振和失控，這種現象在控制理論中與“時滯系統”的穩定性直接相關。

在車聯網和編隊行駛的場景下，時間同步的意義超出了單車的范圍。如果領頭車與跟行車之間的時間基準不統一，協同自適應巡航系統（CACC）就無法準確計算兩車之間的安全距離梯度，導致所謂的“弦不穩定性”，即微小的速度波動在車隊后方被不斷放大，最終可能引發交通擁堵甚至追尾事故。

圖片源自：網絡

高精度的全局時鐘同步是實現多車協同和車路協同的基礎設施，確保所有的交通參與者都在同一個“時空框架”內交流信息。

此外，時間同步的缺失還會增加系統受攻擊的風險。攻擊者可以通過向車載網絡注入延遲（延遲攻擊）來誘發傳感器之間的時間錯位。如僅需對激光雷達流進行單幀延遲的注入，就可以使融合感知算法的目標檢測準確率下降約88.5%。

這從反面證明了時間一致性是系統健壯性的核心組成部分。隨著自動駕駛技術向L3和L4級別邁進，對時間同步的要求已不再僅僅是“盡力而為”，而是必須實現“確定性同步”。

最后的話

自動駕駛感知系統對時間同步的極致追求，源于其對物理世界精確還原的本能需求。時間同步不僅是硬件協議的匹配，更是涉及傳感器驅動設計、系統架構調度以及融合算法補償?shù)囊豁椣到y(tǒng)工程。

只有確保每個傳感器在每一微秒都擁有相同的時間視野，自動駕駛系統才能建立起對環境的真實信任，從而在瞬息萬變的道路條件下做出既安全又平穩的駕駛選擇。
