直連臺達伺服：PROFINET轉MODBUS TCP網關，即插即通

一、項目痛點

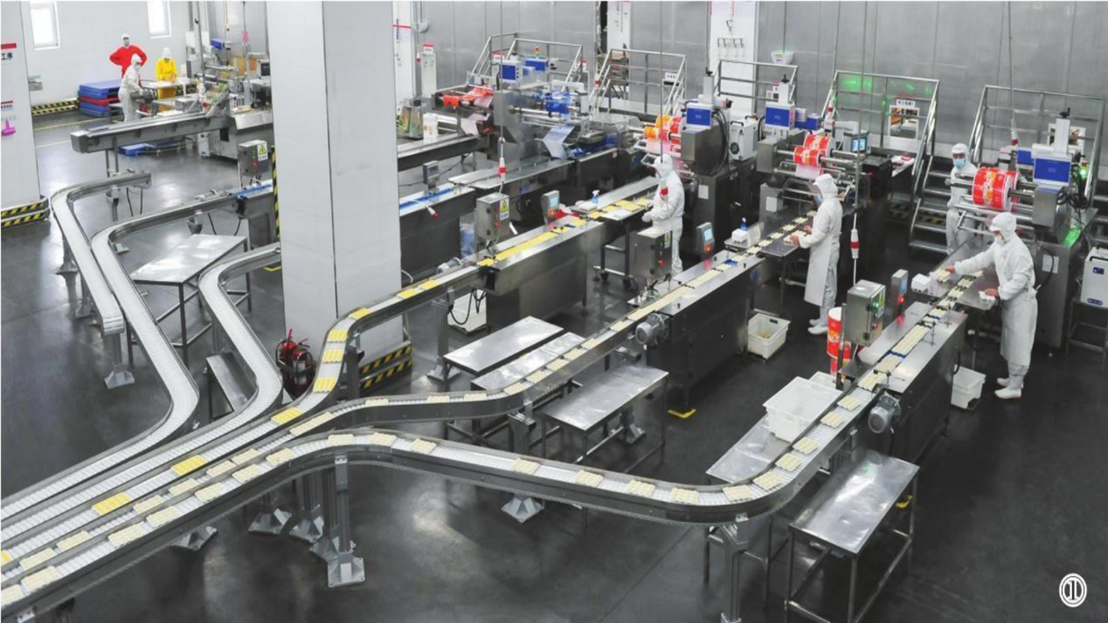

在某食品企業貼標生產線，西門子PLC（PROFINET協議）與臺達伺服（MODBUS TCP協議）因協議不兼容，導致通訊中斷。原方案采用PLC側加裝串口模塊并編寫大量協議轉換程序，不僅開發周期長、調試復雜，且通訊抖動頻繁引發貼標位置偏差，廢品率高達3%，嚴重影響產能。

二、解決方案與實施步驟

選用疆鴻智能JH-TCP-PN網關，PROFINET側作為從站與PLC連接，MODBUS TCP側作為主站控制伺服。實施步驟：

1. 硬件接線：網關PN口接入PLC交換機，以太網口連接伺服驅動器，24V供電。

2. PLC組態：導入GSDML文件，配置輸入/輸出數據長度（各32字節），映射伺服控制字、狀態字及目標位置等參數。

3. 網關配置：通過WEB界面設置MODBUS TCP主站參數（伺服IP、端口502），配置讀寫命令，將PLC側PROFINET數據區與伺服寄存器（如地址162000）建立映射。

4. 聯調優化：調整通訊超時時間和重試機制，利用網關診斷功能監控報文交互，確保通訊穩定。

三、應用效果及前后對比

- 通訊穩定性：改造前每周發生3-5次通訊超時，改造后連續運行30天無異常，丟包率為0。

- 控制精度：貼標位置誤差從±2mm縮小至±0.5mm，廢品率由3%降至0.3%。

- 開發效率：省去PLC側復雜協議轉換代碼，調試周期由原來的5天縮短至1天，極大降低了現場工程師的技術門檻。

四、項目總結

疆鴻智能網關以“硬件協議轉換”替代“軟件編程”，為不同工業總線設備互聯提供了高可靠、易實施的解決方案。其即插即用的特性尤其適合產線快速改造場景，在保障數據實時性與完整性的同時，顯著提升了設備集成效率，為智能制造中的異構網絡互通提供了可復用的范例。
