本文介紹了晶體管中界面層的作用和重要性。

在芯片制造的宏大敘事中，人們常常津津樂道于光刻機如何雕刻納米級線條，刻蝕機如何打通層層疊疊的溝槽。但有一個極其關鍵的薄膜，薄到只有幾個原子層厚度，卻決定著整個晶體管的生死——它就是界面層。

界面層是什么?為什么需要它?

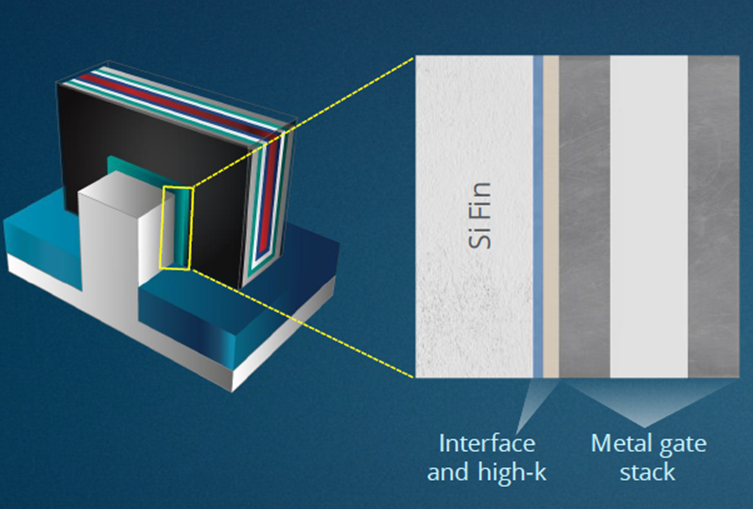

界面層，顧名思義，是位于兩種不同材料交界處的那一層極薄的薄膜。在晶體管里，它特指硅襯底與柵極介質之間那道看不見的“邊界墻”。

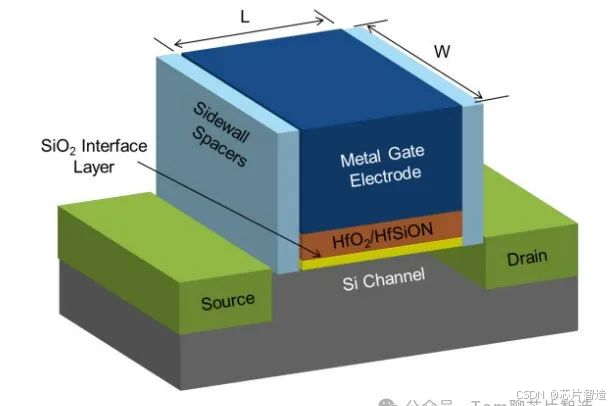

想象一下，你要把一棟高樓建在一片松軟的沙灘上，直接打地基肯定不行，你得先鋪一層堅硬的混凝土墊層。界面層扮演的就是這個角色——它是一層在硅襯底表面原生生長的高質量二氧化硅，厚度通常在0.5到1納米之間，也就是大約三到五個硅原子的直徑。

之所以需要這層“墊層”，是因?yàn)闁艠O介質(目前主流是High-K材料，比如氧化鉿)如果直接沉積在硅襯底上，會帶來一系列麻煩。High-K材料與硅的晶格不匹配，直接接觸會產生大量的界面缺陷，這些缺陷會捕獲電荷、散射載流子，嚴重?fù)p害晶體管的性能和可靠性。界面層就像一位和事佬，用自己完美的硅-二氧化硅界面，把這兩個“性格不合”的材料平滑地連接起來。

界面層的制成：原子級“慢工出細活”

界面層的制備，是一場在原子尺度上進行的精密操作。它的核心要求就兩個字：完美。

最常見的制備方法是熱氧化。把清洗干凈的硅片放進高溫爐管里，通入高純氧氣或水蒸氣，在800到1000°C的溫度下，讓氧原子與硅原子發生化學反應，在表面“長”出一層致密的二氧化硅。這種方法生長出來的氧化層，與硅的界面缺陷密度極低，堪稱原子級的完美結合。

在先進制程中，熱氧化的溫度和時間被嚴格控制，因?yàn)榻缑鎸拥暮穸戎苯雨P(guān)系到晶體管的性能。太薄，起不到緩沖作用;太厚，會增加等效氧化層厚度，降低柵極的控制能力。對于5納米及以下的工藝，界面層的厚度已經控制在0.7納米左右，這僅僅是兩到三個硅原子的厚度。

在沉積High-K介質之前，還會有一個表面預處理步驟，通常是用原子層沉積設備在界面層上再沉積一層極其均勻的超薄材料，進一步修復可能存在的缺陷，為后續的High-K沉積提供一個完美的基礎。

界面層有多關鍵?三個維度看其重要性

第一，它決定了晶體管的開關速度。

界面層中哪怕只有幾個原子的缺陷，都會成為電荷陷阱，捕獲電子或空穴。這些被捕獲的電荷會像“磁鐵”一樣，干擾柵極電場，導致閾值電壓漂移、載流子遷移率下降。晶體管開關變慢，芯片主頻就上不去。在先進制程中，界面態密度必須控制在每平方厘米十的十次方以下，這個標準極其苛刻。

第二，它關乎芯片的可靠性和壽命。

界面層是晶體管抵御電應力的第一道防線。在長期的電壓應力下，如果界面層質量不佳，缺陷會不斷積累，最終形成貫穿柵介質的導電通道，導致柵氧擊穿。這就是所謂的“經時介電擊穿”，是晶體管失效的主要模式之一。一個高質量的界面層，可以顯著延長芯片的工作壽命。

第三，它影響漏電和功耗。

界面缺陷越多，柵極漏電就越嚴重。雖然High-K介質本身能有效阻擋漏電，但如果界面層沒做好，電子仍然可以通過界面陷阱“跳”過去，形成漏電流。對于手機芯片來說，漏電就意味著待機時間縮短;對于數據中心來說，漏電就意味著電費飆升。

為什么先進制程更“依賴”界面層?

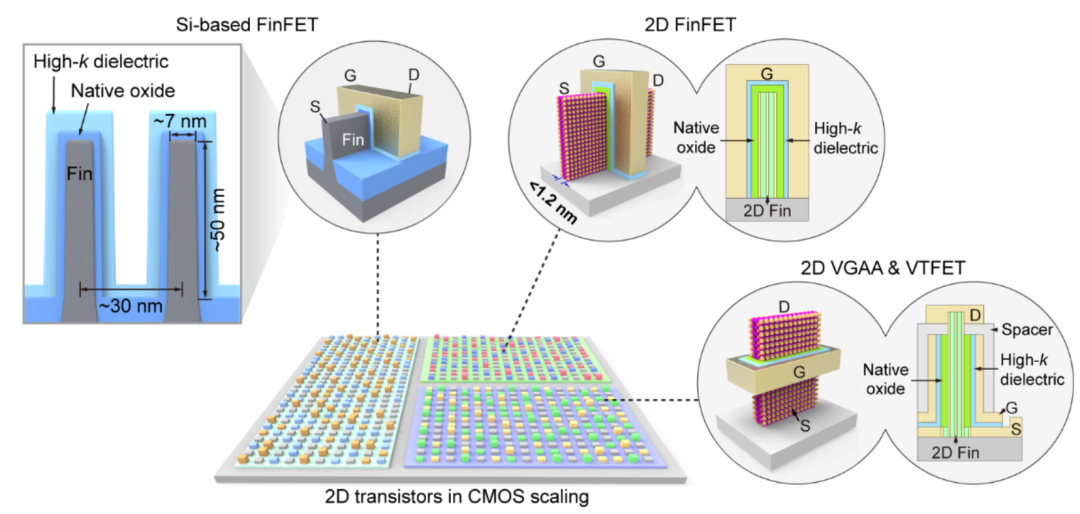

隨著晶體管尺寸不斷縮小，柵極介質變得越來越薄。在平面晶體管時代，柵氧厚度可以做到1納米左右，界面層的質量就已經至關重要。到了FinFET時代，柵極從三個面包裹溝道，電場分布更復雜，對界面層的均勻性和一致性要求更高。而到了GAA晶體管時代，溝道變成了納米線或納米片，柵極360度環繞，界面層的質量直接決定了每根納米線的電學性能是否一致。

在某種程度上，界面層已經成為制約晶體管進一步微縮的瓶頸之一。工程師們正在探索新的界面材料，比如在硅與High-K之間插入氮化層，或者用其他介質替代傳統的二氧化硅，以期獲得更薄的等效厚度和更好的界面質量。

結語

界面層薄到肉眼看不見，但它就像建筑物的地基，默默承載著晶體管這個“超級大樓”的每一層結構。從熱氧化到原子層沉積，從幾納米到零點幾納米，界面層的每一次進步，都在為摩爾定律的延續添磚加瓦。下次你拿起手機，不妨想想那層只有幾個原子厚度的薄膜，正在你的掌心深處，守護著每一次觸屏的響應、每一幀畫面的刷新。
