前言：構筑數據永續的“能量雙通路”——論雙活系統功率器件選型的可靠性思維
在數字化核心邁向零中斷的今天，一套卓越的數據庫服務器雙活架構，不僅是計算、存儲與網絡的鏡像協同，更是一套精密運行的“能量雙活”系統。其核心價值——無縫的業務切換、穩定的高性能輸出、以及極致的供電可靠性，最終都深深根植于一個常被忽視卻至關重要的底層模塊：冗余電源管理與功率分配系統。
本文以高可靠、高可用的設計思維，深入剖析雙活服務器在功率路徑上的核心挑戰：如何在滿足高效率、超高可靠性、嚴格熱管理與空間限制的多重約束下，為冗余電源輸入、直流總線切換及關鍵負載點管理這三個關鍵節點，甄選出最優的功率MOSFET組合。
在服務器雙活供電系統的設計中，功率開關器件是決定系統可用性、效率與功率密度的核心。本文基于對冗余切換速度、通態損耗、散熱能力與封裝占位的綜合考量，從器件庫中甄選出三款關鍵MOSFET，構建了一套層次分明、優勢互補的功率解決方案。
一、 精選器件組合與應用角色深度解析
1. 總線仲裁者：VBQA2152M (-150V, -18A, DFN8) —— 冗余直流母線OR-ing控制開關
核心定位與拓?fù)渖罨鹤鳛槔硐?a target="_blank">二極管（Active OR-ing）電路的核心，用于并聯冗余電源的輸出端，實現無縫切換與反向電流阻斷。其-150V的高耐壓為48V母線系統提供了充足的電壓裕量，應對熱插拔浪涌及瞬態尖峰。P溝道設計簡化了高側驅動，無需自舉電路。
關鍵技術參數剖析：
導通電阻：150mΩ @10V的Rds(on)在18A電流下產生的導通壓降與損耗極低，遠優于傳統肖特基二極管，顯著減少熱應力并提升效率。

圖1: 數據庫服務器 雙活 方案與適用功率器件型號分析推薦VBGQA1101N與VBQA2152M與VBR9N602K與產品應用拓?fù)鋱D_01_total

體二極管特性：其固有的體二極管在控制器響應延遲期間提供臨時續流通路，但快速切換控制器旨在最小化其導通時間，以降低損耗。
選型權衡：相較于耐壓更低（風險高）或?qū)娮韪螅〒p耗高）的器件，此款在48V總線應用中實現了可靠性、效率與封裝小型化的最佳平衡。
2. 核心動力開關：VBGQA1101N (100V, 65A, DFN8) —— 主板核心電壓（如12V/5V）負載點（PoL）開關
核心定位與系統收益：作為高電流DC-DC轉換器后級或關鍵電源路徑的分配開關，其極低的6mΩ @10V Rds(on)直接決定了功率分配網絡的傳導損耗。在服務器高負載下，更低的導通損耗意味著：
更高的供電效率：降低數據中心PUE值。
更低的溫升：允許更緊湊的布局，減少對系統風冷的依賴，提升可靠性。
精準的功率控制：支持基于MCU的精準上下電時序管理與故障隔離，為CPU、內存等關鍵負載提供“能量護欄”。
驅動設計要點：極低的Rds(on)與SGT技術相結合，要求驅動電路具備強大的瞬態驅動能力，確?？焖匍_關以降低切換損耗，同時需注意布局以抑制高di/dt帶來的寄生振蕩。
3. 輔助管理與信號切換：VBR9N602K (60V, 0.45A, TO92) —— 低功率輔助電源與信號路徑控制
核心定位與系統集成優勢：適用于風扇調速、管理控制器（BMC）電源、狀態指示燈等低功率輔助電路的開關控制。其TO92封裝成本極低，適用于分散式多點控制。
應用舉例：用于控制不同散熱區域風扇的獨立供電，實現基于溫度的分區調速；或作為固件升級、調試接口的電源隔離開關。
選型原因：60V耐壓覆蓋低電壓輔助總線需求，極低的閾值電壓（0.8V）確?？膳c多種邏輯電平直接兼容。盡管電流能力較小，但完全滿足信號級與小功率負載需求，實現了成本與功能的極致優化。

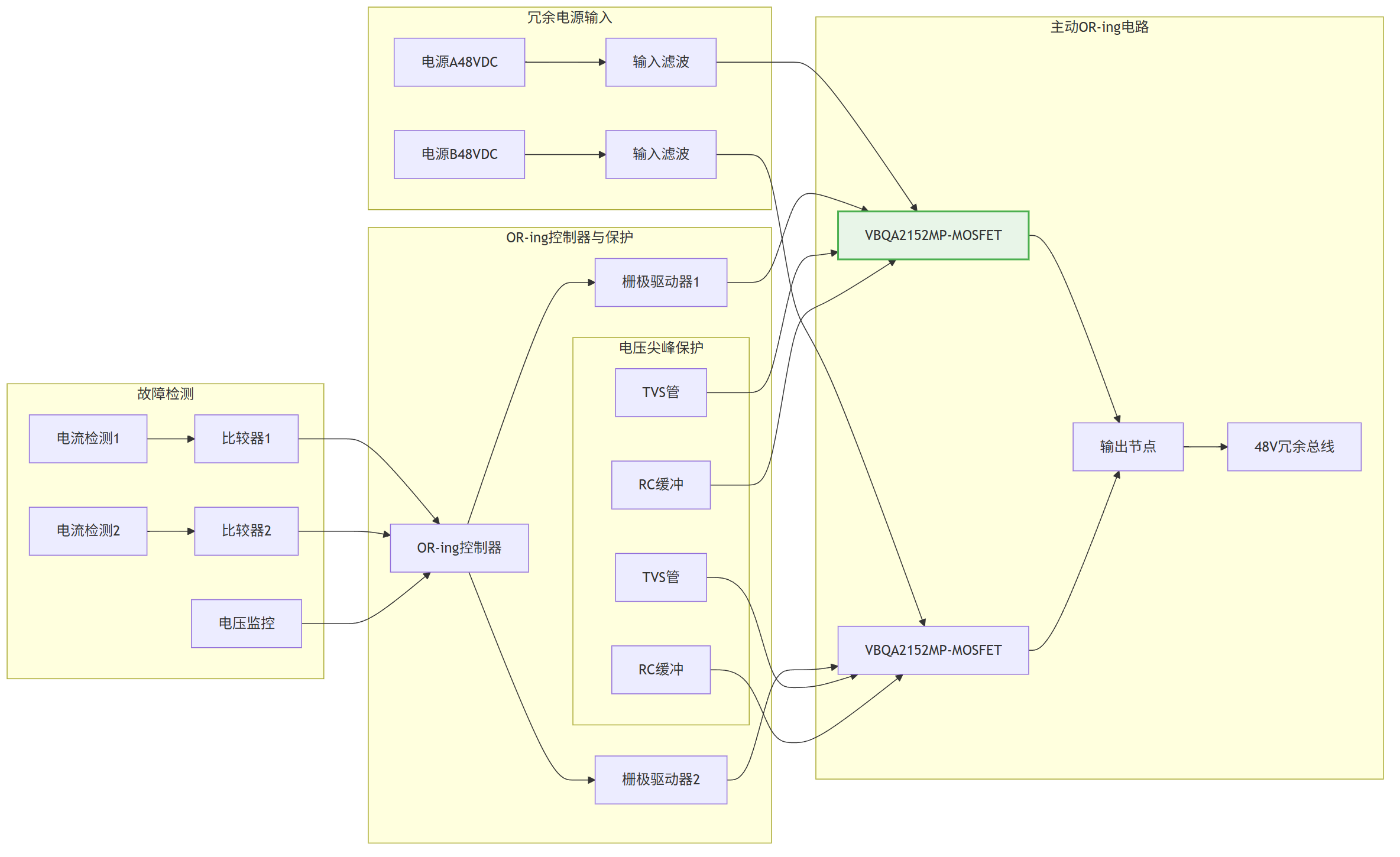

圖2: 數據庫服務器 雙活 方案與適用功率器件型號分析推薦VBGQA1101N與VBQA2152M與VBR9N602K與產品應用拓?fù)鋱D_02_oring

二、 系統集成設計與關鍵考量拓展
1. 冗余、切換與控制閉環
OR-ing控制器協同：VBQA2152M需配合專用OR-ing控制器，快速檢測電源故障并切換，其柵極驅動響應速度是決定切換中斷時間（Break Time）的關鍵，需優化驅動回路布局。
PoL開關的智能管理：VBGQA1101N的啟用可由BMC或復雜可編程邏輯器件（CPLD）控制，實現基于服務器健康狀態的精細功率管理，如預故障部件的預斷電。
輔助開關的邏輯集成：VBR9N602K可由BMC的GPIO直接驅動，實現軟件定義的輔助功能管理，增強系統可維護性。
2. 分層式熱管理策略
一級熱源（重點監控）：VBGQA1101N雖效率極高，但在高電流下仍需關注。依賴PCB內層大面積電源銅箔和密集過孔陣列進行有效散熱，必要時在頂部敷設導熱墊接觸機箱或散熱器。
二級熱源（優化布局）：VBQA2152M的損耗主要來自導通壓降。通過合理的PCB布線分?jǐn)傠娏?，并利用其DFN8封裝底部的散熱焊盤連接至PCB散熱銅區。

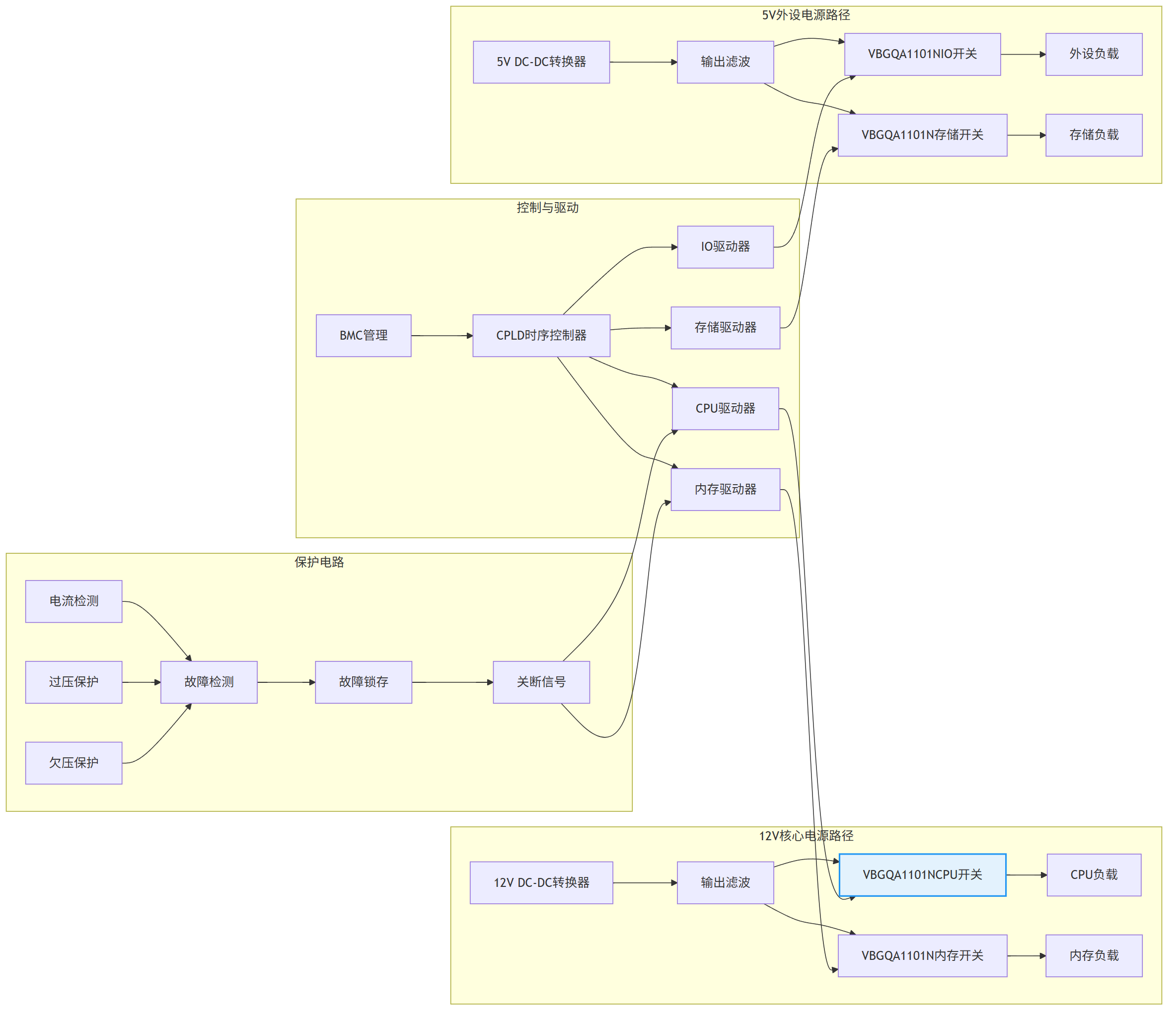

圖3: 數據庫服務器 雙活 方案與適用功率器件型號分析推薦VBGQA1101N與VBQA2152M與VBR9N602K與產品應用拓?fù)鋱D_03_pol

三級熱源（自然冷卻）：VBR9N602K功率極小，依靠自然對流和PCB敷銅即可滿足散熱，重點在于布局的靈活性與可維護性。
3. 可靠性加固的工程細節
電氣應力防護：
VBQA2152M：在48V總線側需部署TVS及RC緩沖網絡，吸收熱插拔或故障斷開時產生的電壓尖峰。
VBGQA1101N：其開關節點需謹慎處理寄生電感，采用緊耦合的回路布局并可能使用小容量Snubber電路以抑制關斷過沖。
柵極保護深化：所有器件的柵極均需采用電阻與穩壓管/TVS進行保護，防止驅動信號過沖或靜電損傷。對于VBGQA1101N，需特別注意防止Vgs因米勒效應而意外導通。
降額實踐：
電壓降額：在最高母線電壓下，VBQA2152M的Vds應力應低于-120V（-150V的80%）。
電流降額：根據實際工作殼溫，對VBGQA1101N的連續電流能力進行降額。例如，在100°C殼溫時，其可用電流需參考高溫下的Rds(on)增長曲線進行重新評估。
三、 方案優勢與競品對比的量化視角
可靠性提升可量化：采用主動OR-ing方案（VBQA2152M）替代傳統二極管方案，可將切換期間的電壓跌落減少80%以上，并基本消除反向恢復損耗與熱失控風險，顯著提升電源冗余可靠性。

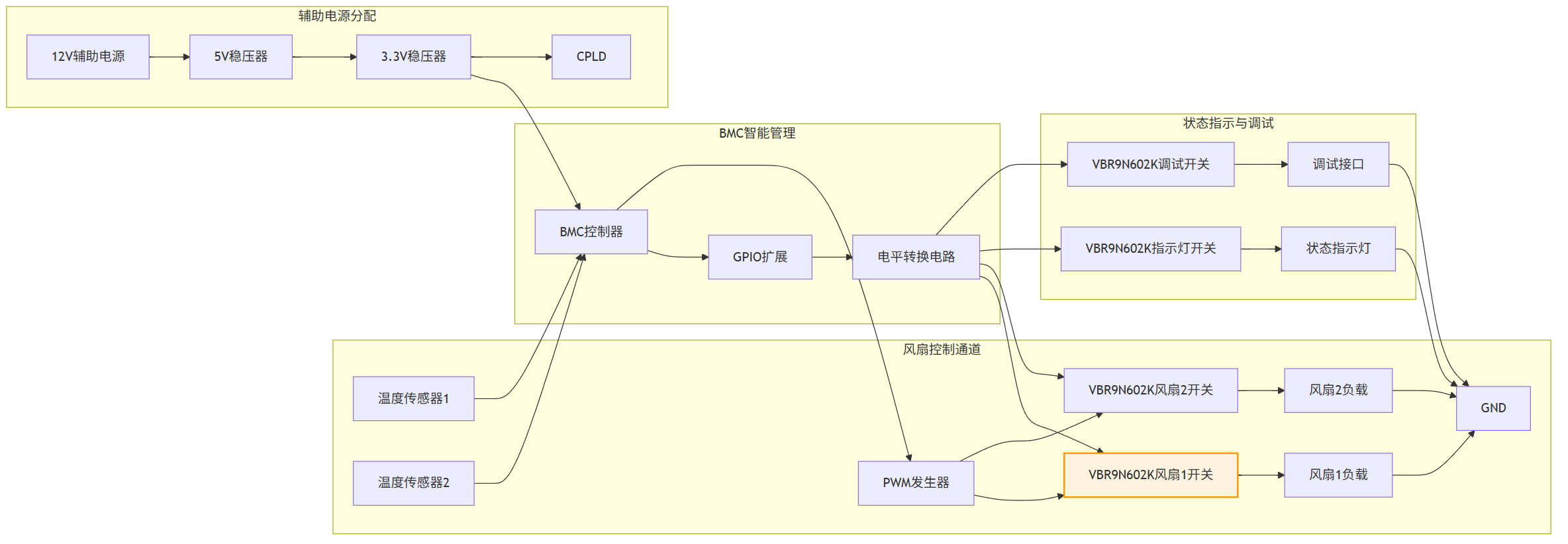

圖4: 數據庫服務器 雙活 方案與適用功率器件型號分析推薦VBGQA1101N與VBQA2152M與VBR9N602K與產品應用拓?fù)鋱D_04_aux

效率與空間節省可量化：在100A的12V核心路徑上，采用VBGQA1101N（~6mΩ）相比傳統20mΩ的MOSFET，可降低約70%的導通損耗，相當于節省數瓦功耗，并允許使用更小尺寸的PCB銅箔。
BOM與維護成本優化：使用高集成度、低成本的VBR9N602K管理輔助功能，減少了繼電器或光耦的使用，降低了BOM成本與故障點，同時便于遠程診斷與控制。
四、 總結與前瞻
本方案為數據庫服務器雙活供電系統提供了一套從冗余輸入、核心分配到輔助管理的完整、高可靠功率鏈路。其精髓在于 “分級保障、精準控制”：
總線級重“無縫”：確保雙電源間無感知切換，奠定雙活基石。
分配級重“高效”：在核心功率路徑追求極致導通性能，保障計算動力。
輔助級重“靈活”：以最小成本實現智能化、可管理的輔助電源網絡。
未來演進方向：
更高集成智能：采用集成驅動、保護與診斷功能的智能開關（Intelligent Switch）替代分立MOSFET，進一步簡化設計，提升可觀測性。
寬禁帶器件應用：對于追求極致效率的下一代高密度服務器，可在高壓輸入前端或高效率PoL轉換器中評估GaN器件，以突破硅基器件的頻率與效率瓶頸。

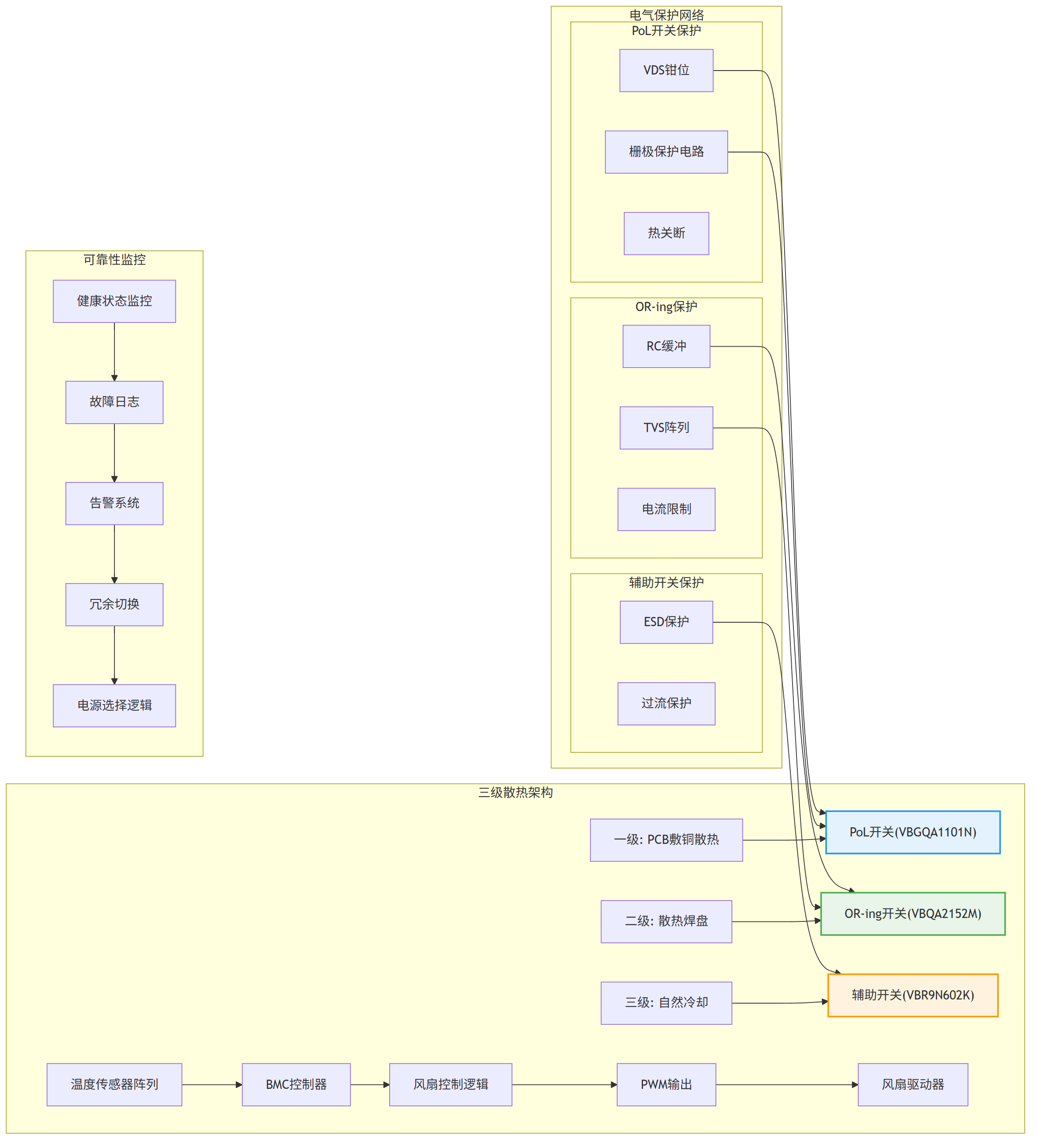

圖5: 數據庫服務器 雙活 方案與適用功率器件型號分析推薦VBGQA1101N與VBQA2152M與VBR9N602K與產品應用拓?fù)鋱D_05_thermal

工程師可基于此框架，結合具體服務器的功率等級（如1U vs 4U）、輸入電壓制式（12V vs 48V）、冗余級別（N+1 vs 2N）及可靠性目標（如MTBF要求）進行細化和調整，從而設計出支撐業務永續的堅實供電平臺。
