在全球能源轉型浪潮的推動下，可再生能源扮演的角色越來越重要，由此也拉動著光伏、儲能和電動汽車充電樁等新興功率電子應用的長足發展。

以全球太陽能逆變器及儲能系統市場為例，根據市場研究機構Omdia的預測，該市場規模預計將從2024年的約14億美元，增長至2029年的約27億美元，年復合增長率高達10.6%。

在這樣的大趨勢下，作為可再生能源支柱性要素的功率半導體技術，也迎來了新一輪的發展機遇。當然，經驗告訴我們，想要抓住機遇，滿足行業所需，盡享市場紅利，功率半導體技術在演進的過程中，也將面臨著多維度的嚴峻挑戰：

1更高的效率與更低的損耗

對高效率的追求，是貫穿功率電子發展的主線。隨著大量可再生能源設備的部署，效率提升的“一小步”將意味著可觀的經濟回報。這也決定了功率半導體必須加緊工藝和材料方面的創新，千方百計降低導通損耗和低開關損耗，不斷抬高效率的天花板。

2高功率密度與小型化設計

很多新興的可再生能源應用，比如住宅光伏和儲能系統，對設備體積提出了越來越嚴格的限制，這也進一步加速了功率半導體器件向小型化迭代的步伐，同時通過優化散熱設計，令功率器件能夠在有限空間內處理更高的功率。

3高可靠性與長效使用

可再生能源系統通常需要在戶外等嚴苛環境下長期運行，面臨著溫度、濕度、電網波動等多重應力的考驗，這無疑對功率器件的環境耐受性和長期可靠性提出了極高的要求。

4不斷增加的成本壓力

隨著規?；瘧?yīng)用以及市場競爭的加劇，成本的優化也是可再生能源設備開發繞不開的課題。而且，隨著光伏、儲能等設備下沉到住宅和工商業等更多元化的市場，其核心功率半導體器件面臨的成本壓力也會持續增加。

高效率、小型化、高可靠、低成本……想要應對來自可再生能源領域這些挑戰，功率半導體技術的發展路徑離不開兩條主線：

一是持續挖掘傳統硅（Si）材料的性能極限，進一步提升IGBT等關鍵功率器件的性能，快速響應當今及可預見未來主流市場的需求。

二是加速布局以碳化硅（SiC）為代表的下一代寬禁帶半導體技術，打造前瞻性的產品和方案，為可持續的發展打牢技術根基。

作為全球功率半導體領域的頭部廠商，Infineon是這兩條技術路線的積極踐行者，并推出了一系列極具競爭力的產品，為可再生能源應用提供了創新的解決方案。

推動硅器件的深度進化

盡管SiC等寬禁帶半導體技術的發展備受矚目，但硅基IGBT在今天的可再生能源領域依然扮演著不可替代的角色，這主要體現在以下幾個方面：

性能與可靠性的均衡：經過數十年的持續演進，IGBT技術已臻成熟，在保持高可靠性的同時，不斷取得性能上的突破，在兩者之間保持著極優的均衡。這無疑是規?；逃盟粗氐?。

成本敏感應用理想之選：住宅和工商業中的可再生能源應用，對成本更為敏感，IGBT在系統級成本上的顯著優勢，使其成為高性價比解決方案的更優解。

穩固的應用市場基本盤：目前光伏逆變器和儲能系統的工作頻率通常集中在4-20kHz中等開關頻率區間，而這正是IGBT器件的優勢所在，能夠在這一頻率范圍內實現導通損耗和開關損耗的良好平衡。這也為IGBT提供了一個穩固的市場基礎。

持續進化的技術潛力：盡管從理論上講，硅基功率器件已經越來越接近性能的天花板，但事實證明，通過技術創新，這一“天花板”還在被不斷地抬升，進而拓展IGBT在可再生能源領域的市場空間，使其具有更長久的生命力。

在持續挖掘IGBT的技術潛力方面，Infineon的TRENCHSTOP IGBT7技術就是一個很成功的案例。作為Infineon第七代1200V IGBT技術，IGBT7基于先進的微溝槽技術，與上一代IGBT4相比，實現了重大性能躍升：

更低的導通電壓

IGBT 7采用全新的微溝槽柵結構，通過更窄的臺面間距增強了載流子存儲效應，這使其在保持與IGBT4幾乎相同的關斷損耗前提下，可將導通電壓 VCE(sat)降低約20%，進而顯著減少系統整體功耗。

優化的開關特性

IGBT 7提供了高水平的dv/dt可控性，允許設計者通過調整柵極電阻 (RG) 靈活地控制電壓斜率，同時開關波形更平滑，減少了電壓過沖和振蕩，進一步優化EMI性能。

增強的耐高溫特性

IGBT 7允許在過載條件下短時間內將結溫提升至175°C，顯著提升了輸出功率能力，為系統設計提供更充足的可靠性和安全裕量。

更高的功率密度

在相同外殼和系統冷卻條件下，IGBT7可承載電流能夠提升30%；使用更小的封裝，可實現11%的輸出功率提升；在相同輸出功率下，可降低40%的散熱器性能要求。

圖1：TRENCHSTOP IGBT7技術關鍵優勢

（圖源：Infineon）

1200V TRENCHSTOP IGBT7 H7分立式晶體管，顧名思義，就是基于IGBT7技術的產品，其具有高度的可控性、低導通損耗、低開關損耗的特點，以及優化的EMI性能及惡劣環境耐受性，支持低至5Ω的柵極電阻，是光伏系統、快速充電樁等應用的理想選擇。

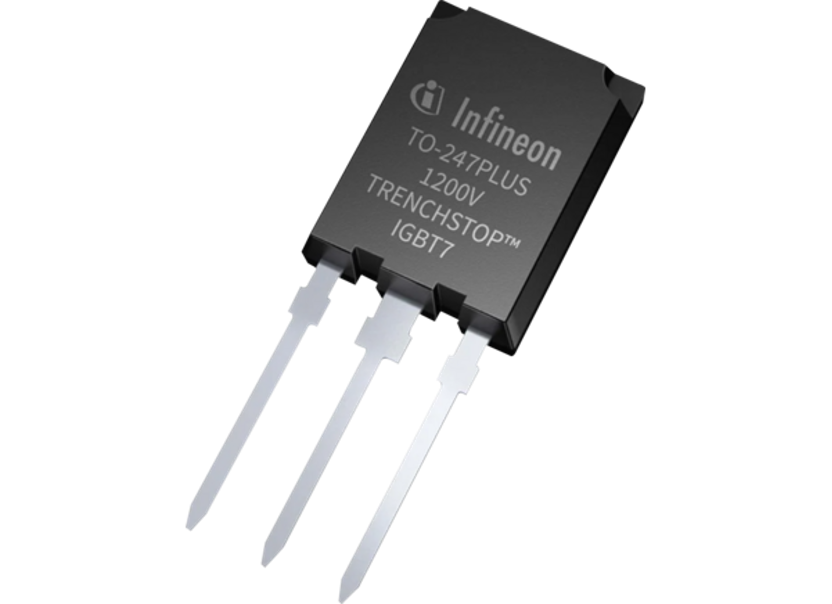

圖2：1200V TRENCHSTOP IGBT7 H7分立式晶體管（圖源：Infineon）

加速SiC產品布局

如果說IGBT7代表了硅材料的深度進化，那么SiC器件則將開啟功率半導體的全新可能。

大家知道，與傳統的硅材料相比，SiC材料具有更寬的禁帶寬度、更高的臨界擊穿場強和更高的熱導率，這使得基于SiC的功率器件能夠?qū)崿F(xiàn)更低的開關損耗、更高的工作頻率、更小的系統尺寸、更高的耐壓能力和更出色的耐高溫能力，這些優勢對于快速發展中的可再生能源系統至關重要。

正是因為SiC代表著功率電子發展的大趨勢，所以Infineon在SiC技術探索和產品開發上也早有布局，并深耕多年，CoolSiC MOSFET就是這一策略重要的成果之一，今天已經進化到了第二代G2技術。

CoolSiC MOSFET G2與前代G1產品相比，在高可靠性的基礎上，綜合實力實現了全面地提升。

在性能方面，通過優化的芯片設計，CoolSiC MOSFET G2與上一代G1相比，在典型負載條件下可降低5-20%的總功耗，關鍵優值系數（FOM，如RDS(on)× QGD）也有大幅改善，這意味著其在硬開關和軟開關拓撲中都能實現更高的效率。

在熱管理和可靠性方面，通過采用改進的.XT擴散焊接技術，CoolSiC MOSFET G2熱阻相比G1降低12%以上，使其能夠耗散更多熱量；而且其在短時間內可承受高達200°C的過載工作結溫，極大地簡化了應對過流事件的熱設計與系統保護方案。

同時，CoolSiC MOSFET G2還引入了Q-DPAK頂部散熱封裝，實現了器件頂部與散熱器之間的直接熱傳導，熱傳導效率相比傳統底部散熱封裝顯著提升。這種封裝還大大降低了寄生電感，有利于提高開關速度并減少電壓過沖風險。

圖3：CoolSiC MOSFET G2的優勢特性

（圖源：Infineon）

目前，隨著CoolSiC MOSFET G2技術的成熟，Infineon可以提供豐富的封裝選擇和精細化的產品組合，覆蓋從650V到1200V各個電壓等級，具有4mΩ至260mΩ的導通電阻范圍，能夠匹配可再生能源領域不同功率、多樣化應用場景的需求。

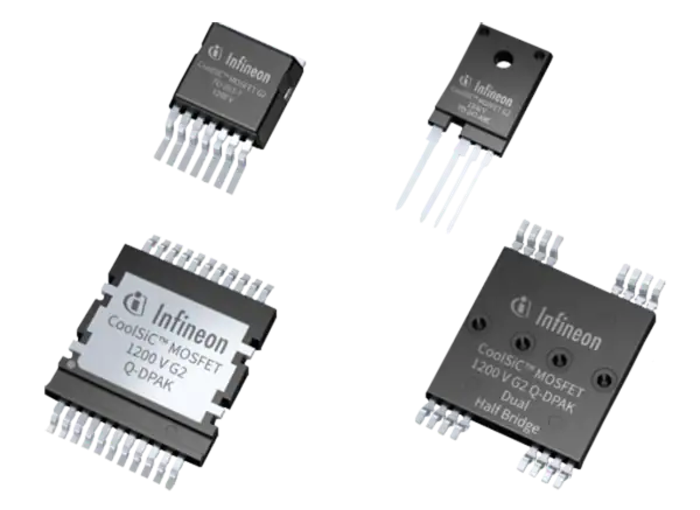

圖4：1200V CoolSiC MOSFET G2產品組合（圖源：Infineon）

值得一提的是，除了純SiC MOSFET器件，Infineon還探索出了一條獨特的創新路徑——將SiC MOSFET與其他器件整合在一起，形成CoolSiC Hybrid集成式解決方案。

IMY120R系列就是CoolSiC Hybrid 混合分立器件中的代表產品，其在一個封裝內創新性地集成了一個CoolSiC MOSFET G2和一個反并聯的EC7快速硅二極管。這種“混合”設計思路有利于在特定拓撲中實現性能與可靠性的平衡。

例如，在電流連續模式 (CCM) 的圖騰柱PFC電路中，高頻橋臂的MOSFET需要承受硬換流的反向恢復應力，而IMY120R中由于集成了EC7二極管，可由它來專門承擔這部分工作，其軟恢復特性有助于降低電壓過沖和電磁干擾，提高了系統可靠性。同時，相較于外部分立的二極管方案，這種二合一的“混合”方案更為簡化，可更大限度地節省系統空間。

圖5：IMY120R系列CoolSiC Hybrid分立器件（圖源：Infineon）

本文小結

綜上所述，從深挖硅基器件潛能的TRENCHSTOP IGBT7技術，到代表功率半導體新趨勢的CoolSiC MOSFET G2產品，再到面向特定應用而優化的CoolSiC Hybrid混合器件，Infineon展示了其在功率半導體領域清晰的戰略布局和過人的技術實力。

這些創新的產品，不僅精準回應了可再生能源市場在效率、功率密度、可靠性和成本等方面多維度的訴求，為工程師提供豐富的技術工具箱，也為我們揭示了能源行業轉型浪潮下，功率半導體正確的進化方向。
