在網絡設備、電源適配器以及智能終端快速發展的背景下，POE(Power over Ethernet，以太網供電)方案正變得越來越普及。如何在有限空間內實現高效、穩定且安全的電源設計，成為工程師們關注的重點。今天，我們就來聊一款來自矽力杰的高集成度解決方案——SY50833AFAC反激式控制器。

同時，作為矽力杰的長期合作代理商，浮思特科技也在持續為客戶提供穩定的產品支持與技術服務。

一、面向POE應用的高集成電源方案

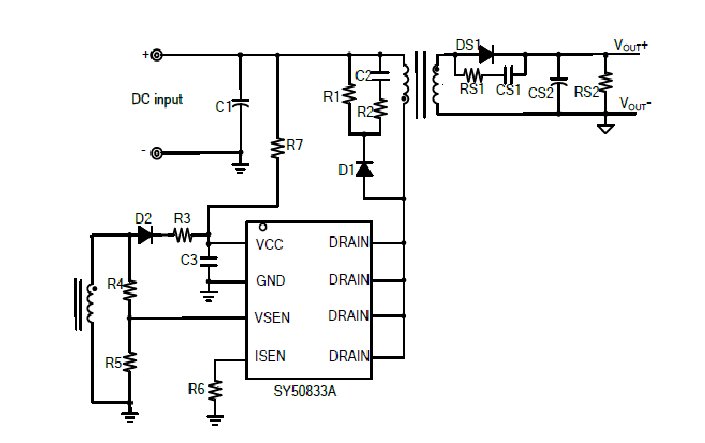

SY50833AFAC是一款專為POE應用設計的反激式控制器，具備原邊反饋(PSR, Primary SideRegulation)CV/CC控制能力。這意味著在無需光耦的情況下，依然可以實現穩定的恒壓(CV)與恒流(CC)輸出。

這種設計不僅簡化了系統結構，還能有效降低BOM成本，提高系統可靠性，非常適合對體積和成本敏感的應用場景，例如：

·IP攝像頭

·無線AP

·工業通信設備

·智能家居終端

二、核心性能亮點解析

1. 高精度PSR CV/CC控制

SY50833AFAC在全工作范圍內實現嚴格的CV/CC調節，確保輸出穩定性。這對于POE供電設備尤為關鍵，可有效避免電壓波動對系統帶來的影響。

2. 內置200V MOSFET，設計更簡潔

芯片內部集成200V MOSFET，大幅減少外圍元器件數量，縮小PCB面積，同時也降低設計復雜度。這一點對于空間受限的小型終端設備尤為重要。

3. 多模式控制提升效率

支持QR(準諧振)模式以及PWM/PFM混合控制方式，在不同負載條件下自動優化開關策略，從而實現更高的平均效率，兼顧輕載與滿載表現。

4. 高頻限制與低啟動功耗

·最大開關頻率限制在300kHz，有效平衡效率與EMI表現

·啟動電流低至4μA，極大降低待機功耗，符合綠色節能設計趨勢

5. 內部環路補償，設計更省心

內置CC/CV環路補償，無需復雜調試即可實現穩定輸出，大幅縮短開發周期，提升項目推進效率。

6. 多重保護機制，系統更可靠

芯片集成多種保護功能，包括：

· 過壓保護(OVP)

· 短路保護(SCP)

· 過溫保護(OTP)

全面保障系統在異常工況下的安全運行，提升整機可靠性。

三、小體積封裝，適配多樣化設計

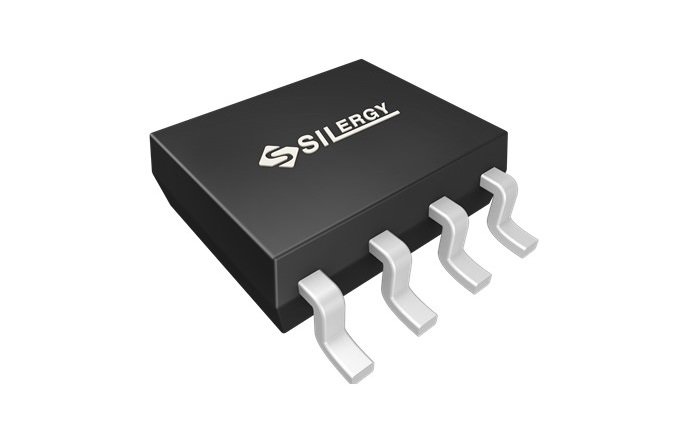

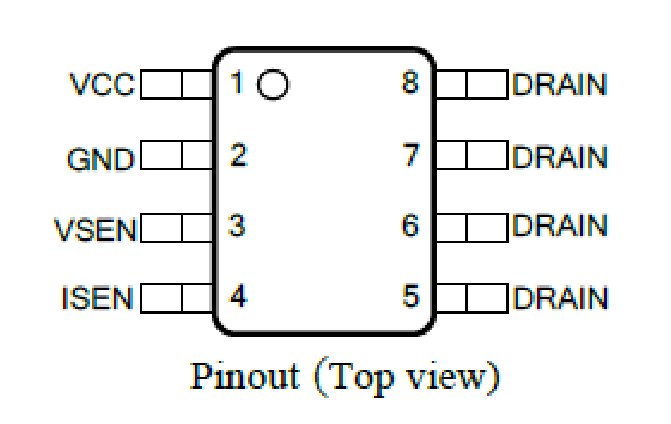

SY50833AFAC采用緊湊型SO8封裝，在保證性能的同時兼顧空間利用率，適用于高密度電源設計場景。

作為矽力杰的合作代理商，浮思特科技不僅提供穩定的芯片供應，還可結合客戶項目需求，提供選型建議、方案支持以及技術服務，幫助客戶更高效地完成產品開發與落地。

在POE電源設計不斷向高集成、高效率發展的趨勢下，SY50833AFAC憑借其原邊控制、高集成度以及完善保護機制，成為一款兼顧性能與成本的優選方案。

如果你正在尋找一款可靠的POE反激控制器，不妨關注這款來自矽力杰的產品，也歡迎與浮思特科技進一步交流探討。
