本文所述 2.5D 組態可視化方案，基于圖撲軟件HT 引擎構建。HT 是依托 WebGL 與 Canvas 實現的純前端可視化插件，具備 2D/3D 圖形渲染、圖元組件封裝、場景動態控制等核心能力，可支撐工業互聯網、智慧園區、數據中心等場景的 Web 端組態開發。

2.5D（等距軸測）技術定義

2.5D 即等距軸測設計，通過二維平面投影同步呈現物體三維坐標面特征，兼顧立體感與渲染效率。實現則無需完整 3D 建模計算，以輕量化方式完成空間呈現，降低前端加載與交互開銷。

整體技術流程

場景搭建：依托 HT 可視化編輯工具，完成 2.5D 軸測場景的繪制與組態搭建。

數據對接：通過 WebSocket、HTTP 雙通信協議，對接后端服務、物聯網測點及業務數據庫，統一拉取實時與歷史業務數據。

前端驅動：基于 JavaScript 調用 HT 開放 API，統一實現數據綁定、動畫渲染、交互邏輯、告警聯動及遠程指令下發能力。

跨端呈現：采用 B/S 瀏覽器架構部署，兼容電腦、平板、可視化大屏等多終端，免客戶端安裝，快速輕量化訪問。

2.5D場景搭建與加載

依托 HT 可視化編輯工具，快速完成 2.5D 組態場景的繪制與搭建。

支持組件化加載模式，可承載十萬級圖元與設備點位，保障場景高效渲染與穩定運行。

實時數據接入與動態刷新

支持 WebSocket 長連接推送、HTTP 輪詢兩種數據獲取方式。

前端通過 JS 腳本監聽數據變更，調用 HT 的 API 實時更新數字、圖表、狀態指示燈、進度條等面板元素，無刷新更新界面。

告警機制與閾值控制

預設設備 / 環境指標閾值，前端對接測點數據后自動判斷越界。

通過 HT 接口觸發顏色變化、閃爍、彈框、列表高亮等可視化告警，實現風險主動識別。

遠程控制與指令下發

前端界面操作事件綁定 JS 邏輯，通過 WebSocket/HTTP 向后端發送控制指令。

支持設備啟停、模式切換、參數調整等遠程操作，形成 “監測 - 告警 - 控制” 閉環。

跨平臺與 B/S 架構優勢

純 Web 渲染，無插件、無客戶端，支持多終端統一訪問。

對比傳統 C/S 組態軟件，降低部署與硬件成本，適配企業數字化轉型架構升級。

典型場景技術實現詳解

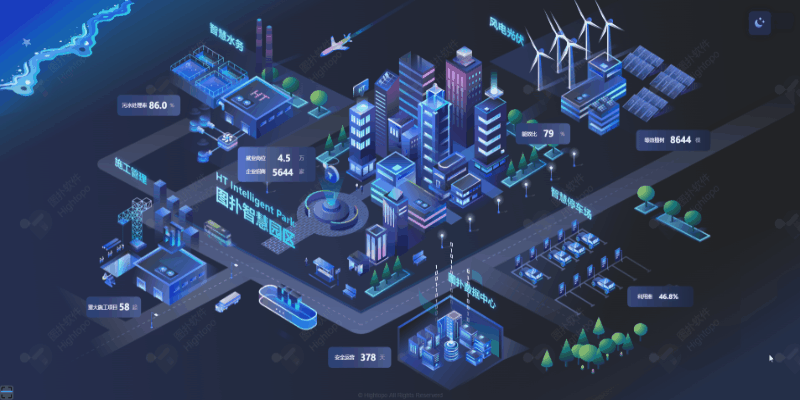

智慧園區 2.5D 組態

多系統集成：HT 場景中加載建筑、設備、管線、車位等輕量化模型，對接能效、安防、停車、儲能、碳排放等子系統接口。

空間可視化：以 2.5D 軸測視角還原園區布局，支持晝夜場景切換。

源網荷儲可視化：對接發 / 用 / 儲 / 荷電測點數據，通過 HT 動畫 API 呈現能量流向，圖表展示實時功率、負荷、碳排放指標。

集中監測：點位綁定設備狀態，點擊查看詳情；閾值觸發告警，支持區域 / 類型多維度篩選。

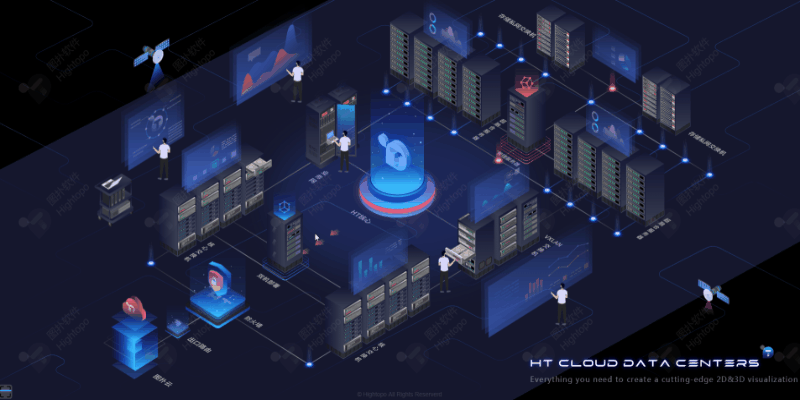

數據中心可視化

資產與動環可視化：通過 2.5D 組態圖元繪制機房機柜、UPS、管線、空調等設備及設施布局，通過傳感器對接溫濕度、電力負載、CPU 使用率、設備型號等數據，實現機房資產與動環狀態的可視化集中監控。管線可視化：HT 渲染電氣 / 網絡管線拓?fù)?，清晰呈現鏈路走向，提升故障定位效率。

動態數據面板：列表與圖表實時刷新，支持資產檢索、狀態篩選、容量統計。

運維整合：匯聚多系統數據，縮短故障響應時長，支撐精細化運維。

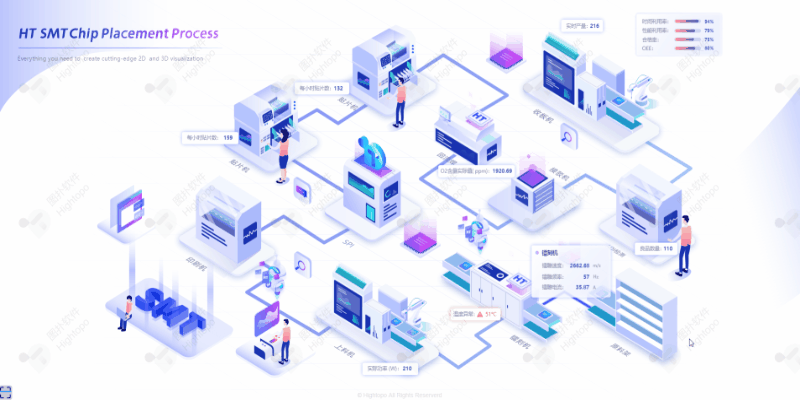

SMT 生產線可視化

產線輕量化建模：快速搭建 SMT 工藝流程 2.5D 圖元，對接產線控制器與采集終端。

生產指標監控：通過 HT 圖表組件展示 OEE、時間利用率、性能利用率、產量、直通率、不良率等核心指標。

異常告警與遠程控制：數據越界即時告警；前端下發啟停、調速等指令，遠程控制設備運行。

輕量化部署：B/S 架構降低硬件配置要求，支持車間多終端訪問。

汽車生產線可視化

全流程建模：以 2.5D的方式還原沖壓、焊接、涂裝、總裝四大工藝環節。

數據采集與看板：對接產線 PLC、傳感器，展示產線利用率、工時、停線時間、工序狀態。

智能協同：基于大數據與物聯網，通過 HT 呈現全局能耗、成本、效率，支撐智能調度與最優控制。

技術優勢總結

渲染引擎：基于 WebGL + Canvas 雙渲染內核，原生支持 2D/2.5D/3D 組態場景，渲染流暢度高，運行穩定。

數據對接：支持 WebSocket/HTTP 雙協議靈活接入，適配工業現場多種數據采集方式，可對接物聯網測點、業務數據庫等多類數據源。

開發模式：采用純前端 JS 調用 HT API 實現業務邏輯，通過組態化搭建替代傳統建模流程，開發周期短、迭代效率高。

部署與擴展：基于 B/S 架構實現跨平臺訪問，組件化設計支持海量設備點位接入與業務場景快速擴展。

對比傳統組態：擺脫客戶端安裝限制，界面表現力更強，適配工業互聯網云化、Web 化的發展趨勢。

應用價值

HT 2.5D 組態技術以純前端組態搭建 + 實時數據驅動 + Web 端輕量化呈現為核心，實現工業與園區場景的全要素可視化、集中監控、遠程控制與智能告警，有效降低系統建設與運維成本，提升管理效率與決策能力。
