開發公用事業儀表中的電源一直具有挑戰性。公用事業電表，尤其是智能電表，必須高效運行，以確保電表能夠全天候工作并最大限度地降低能耗。隨著云上數據傳輸?shù)脑黾?，安全性在這個市場空間中變得越來越重要。瑞薩RA4C1微控制器旨在為您的應用提供備用電池策略，確保即使在主電源發生故障時也能進行關鍵操作。

為了確保低功耗，許多低功耗外設，如低功耗定時器、低功耗UART和段碼式LCD控制器都集成到80MHz RA4C1微控制器（MCU）中。為了減少網絡安全威脅，內置一個片上安全引擎，為安全功能提供了與CPU的隔離，并包括密鑰管理和密碼算法的硬件加速，如AES、ECC和SHA被內置到RA4C1 MCU中。有關更多信息，請查看以下RA4C1框圖。

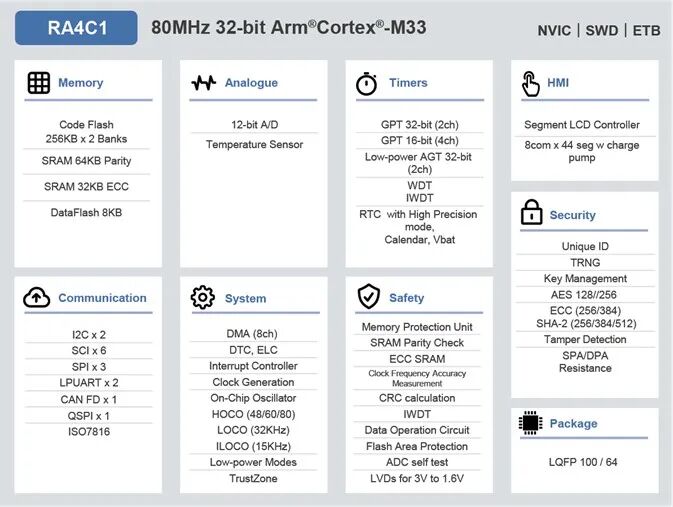

圖1：RA4C1框圖

電表在運行中需要具有彈性。為了使儀表能夠在短暫停電期間繼續運行，RA4C1的功耗低至1.73μA，可保持16KB的SRAM，并允許實時時鐘（RTC）在軟件待機模式下運行時僅消耗0.38μA。這種低功耗特性使用戶能夠設計帶有備用電池的系統，以便在任何情況下繼續運行電表。

讓我們看看RA4C1如何在停電期間提供備用電源，如下圖所示。RA4C1有兩個電源域—Vcc電源域和RTC域—每個電源域都可以獨立供電。

CPU、片上存儲器和除RTC之外的所有外設的電源均由Vcc供電。RTC是獨立電源域的一部分，通過Vrtc引腳獨立供電。

通過這種電源分離，即使Vcc電源出現故障，RTC也可以連續運行，并使用連接到Vrtc的小型備用電池保持準確的時間。RTC可以在0.38μA的電流下運行，同時在Vrtc的低功耗模式下運行。

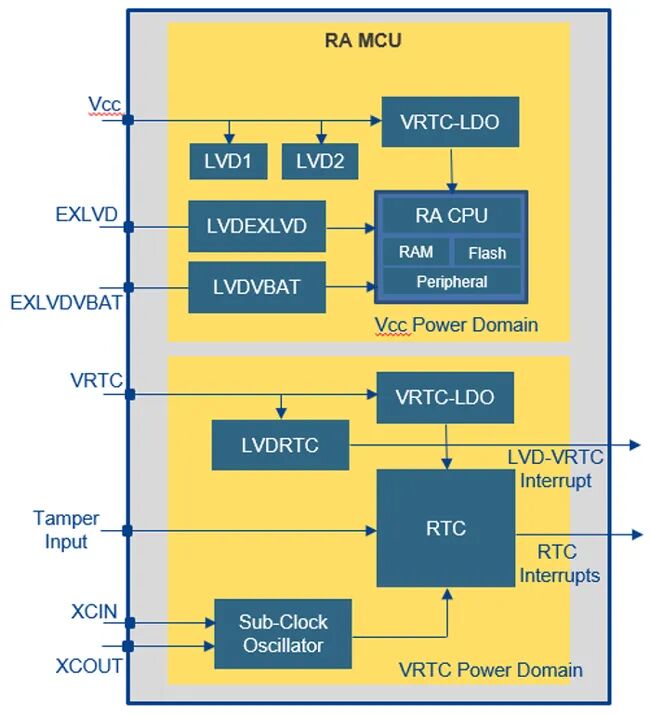

圖 2：簡化的電源框圖

RA4C1還具有三個額外的低電壓檢測輸入，使用戶能夠輕松管理具有多個電池的備用系統。

EXLVD和EXLVDVBAT電壓檢測電路允許用戶監控外部電源和外部備用電池，當外部電源發生故障時，該電池可用于為整個芯片供電。

VRTC電壓檢測電路監控RTC備用電池的外部電池電壓。

如果電壓低于選定的電壓電平，這些電路中的每一個都可能產生中斷，表明電源出現故障。

這些LVD電路是對標準LVD電路LVD1和LVD2的補充，它們監控內部Vcc線路，并可用于提供額外的保護級別。

下圖中的典型用戶電路顯示了外部電源，以及主系統備用電池和用于實時時鐘的輔助備用電池。

在實際系統中，主備用電池是大型輔助電池或可充電電池，可以維持系統在一段時間內完整運行，而第二個較小的電池，通常是RTC的小型主電池，足以維持?jǐn)?shù)年的時間。

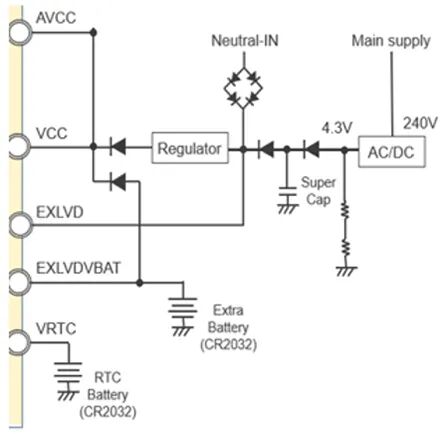

圖3：典型值 電源使用案例

在這個示例系統中，EXLVD電路用于對外部電源的故障發出預先警告。在此電源發生故障后，提供給MCU的電壓電平通常需要一些時間才能開始下降，因此在這段時間內，應用程序可以安全地響應和關閉進程，并將任何關鍵數據存儲到數據閃存中。

然后，系統將回退到支持系統運行的備用電池，通常保持關鍵系統處于活動狀態并等待電源恢復。

如果此電池開始出現故障，EXLVD會檢測到故障，系統可以安全關閉，而由獨立備用電池維護的RTC將繼續運行并保持正確的時間，直到主電源恢復。

這種架構使您的系統能夠在使用1個或2個備用電池的同時，以準確的時鐘安全地運行和保持工作。這些功能適用于許多應用，例如公用事業儀表和各種傳感器應用。
