“三線制”和“六線制”主要出現在工業自動化、傳感器連接、電阻測量（如RTD熱電阻）和步進電機驅動等領域。它們的核心區別在于信號傳輸方式、精度以及功能復雜度。

下面按最常見的應用場景分別說明：

1. 在傳感器（如熱電阻RTD）與變送器中

這是最經典的區分場景，目的是消除導線電阻帶來的測量誤差。

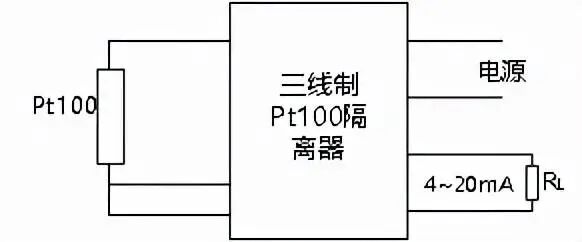

三線制：

結構：傳感器一端接1根線，另一端接2根線（其中一根是電源/激勵線，一根是信號線，另一根是公共回路線或補償線）。

原理：通過測量導線電阻并自動減去其影響，實現較高精度。是目前工業上最常用的折衷方案（兼顧精度與成本）。

應用：Pt100、Cu50等熱電阻遠距離溫度測量。

六線制：

結構：每個傳感器引腳引出2根獨立的線（共3個引腳 × 2 = 6根線）。

原理：用獨立的線分別提供激勵電流和測量電壓，徹底消除導線電阻、接觸電阻和激勵電流不穩定的影響。這是理論上最高精度的方案。

應用：精密計量、實驗室標準、校準設備、極高要求的溫度測量。

結論（傳感器場景）：三線制是工業實用的高精度方案；六線制是實驗室級的頂級精度方案，成本高、布線復雜。

2. 在步進電機驅動中

三線制：極罕見。步進電機通常是兩相（4線）、四相（5線、6線）或三相（3線，但那是三相步進電機，不叫三線制）。常見的“三線”可能指直流無刷電機的霍爾傳感器信號線（VCC、GND、信號），或者單相異步電機。

六線制（常見于混合式步進電機）：

結構：兩相步進電機，每相有中間抽頭，共6根引出線。

用途：可以靈活接成單極性驅動（用其中4線）或雙極性驅動（用全部6線或忽略抽頭用4線）。雙極性驅動扭矩更大。

注意：常見4線步進電機是簡化版；6線電機提供了驅動方式的靈活性。

3. 在其他領域的簡要說明

稱重傳感器（應變片式）：常見4線（電源+、電源-、信號+、信號-）和6線（增加反饋線S+、S-）。6線制能補償長線引起的電壓降，用于高精度或長距離。

RS-485/422等通信總線：不存在“三線制/六線制”標準說法，但常提“兩線半雙工”（A、B、GND）和“四線全雙工”（T+、T-、R+、R-）。

總結表（最關鍵的RTD溫度測量場景）

如果你需要針對特定設備（如某個型號的傳感器、電機）來區分接線，提供型號或照片會更準確。
