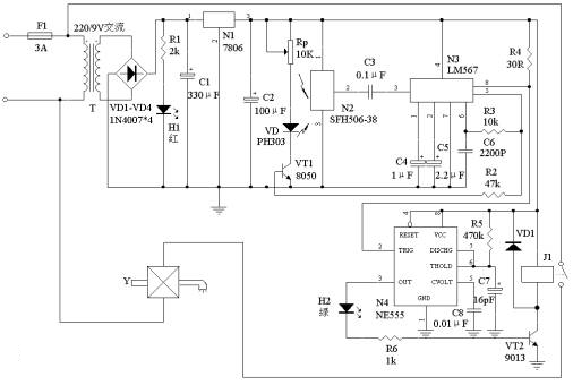

自動洗手器的電路原理如圖1所示。220V交流電路經變壓器T降壓，變?yōu)榈蛪航涣麟?，?jīng)整流濾波，成為低壓直流，再經三端集成穩壓電路7806穩壓，得到6V直流電供給控制電路工作。H1為紅色發光二極管，作為電源指示。N2為紅外接收電路SFH506-38，N3為鎖相環音頻譯碼器LM567，N3與R3、C6組成振蕩器，R3、R6決定N3內部壓控振蕩器的中心頻率，LM567的3腳為信號輸入端，8腳為邏輯輸出端，其輸出端為OC門輸出，最大灌電流為100mA，LM567的工作電壓為4.75V～9V，工作頻率可從零點幾赫茲到500千赫，靜態工作電流為8mA。N4為NE555定時器，它與外圍元件組成單穩態定時電路，其目的是在人手偶爾偏離了紅外線的探測范圍時，能保證洗手器的正常出水
