1、自動洗手器

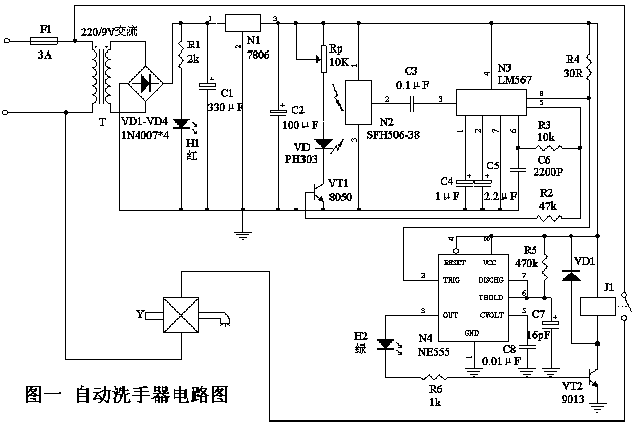

自動洗手器的電路原理如圖一所示。

220V 交流電路經變壓器T 降壓，變?yōu)榈蛪航涣麟?，?jīng)整流濾波，成為低壓直流，再經三端集成穩壓電路7806穩壓，得到6V直流電供給控制電路工作。H1為紅色發光二極管，作為電源指示。N2 為紅外接收電路SFH506-38，N3 為鎖相環音頻譯碼器LM567，N3 與R3、C6 組成振蕩器，R3、R6 決定N3 內部壓控振蕩器的中心頻率，LM567 的3 腳為信號輸入端，8 腳為邏輯輸出端，其輸出端為OC門輸出，最大灌電流為100mA，LM567 的工作電壓為4.75V～9V，工作頻率可從零點幾赫茲到500 千赫，靜態工作電流為8mA。N4 為NE555 定時器，它與外圍元件組成單穩態定時電路，其目的是在人手偶爾偏離了紅外線的探測范圍時，能保證洗手器的正常出水。LM567芯片5腳輸出的振蕩信號經三極管功率放大后，推動紅外發射二極管VD向外發射紅外線。沒有人洗手時，紅外接收電路N2 接收不到VD 向外發射的紅外線，N3 的3 腳無信號輸入，8 腳為高電平，N4 的3 腳為低電平，三極管截止，繼電器K 斷電處于釋放狀態，電磁閥Y 不動作，洗手器無自來水放出。當人手放到洗手器下時，N2 接收到人手反射的紅外線并經N2 放大后，輸入到N3 的3 腳，由N3 內部處理后使N3 的8 腳輸出低電平，從而使N4 的低觸發端2 腳變?yōu)榈碗娢?，?dǎo)致N4 的3 腳輸出高電平，三極管導通，繼電器J1 吸合，使其常開觸點閉合，接通電磁閥Y 的220V 交流電源，Y 開始動作，使洗手器放出自來水，供人們洗滌之用，同時發光二極管LED2 發出綠光，指示洗手器正工作于放水狀態。洗滌完畢，人手離開洗手器后，N4 延時幾秒鐘后復位，使洗手器停止放水。圖1 中，變壓器T 采用220V/9V 小型交流變壓器，VD 為PH303 紅外發射二極管，VT1 為8050三極管，VT2 為9013 三極管，J1 采用JRX-13F、6V 小型直流繼電器，Y 采用市售的220V 交流電磁閥，其余元件型號與數據見圖1 中所標參數。

2 、自動干手器

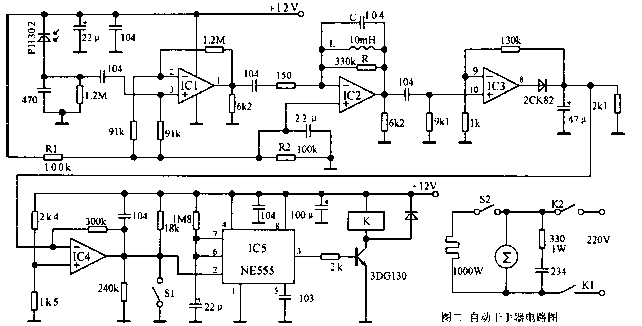

自動干手器電路圖如圖二所示，電路由紅外發射部分與紅外接收控制部分組成。

紅外發射部分由555 時基電路產生頻率為5kHz，占空比為50％的方波信號，驅動紅外發射管發射紅外線。在手置于干手器下部時，由于手對紅外線的反射作用，接收電路中的PH302 將接收到的紅外線變成電信號，經I C 1 、I C 2 、I C 3 組成的選頻放大器，其輸出信號經放大、整形、濾波變成直流信號進人比較器IC4。比較器的門限電壓為7V，設置較高，其目的是提高電路的抗干擾能力。當IC4 的輸人電平超過7V 時，其輸出變?yōu)榈碗娖?，觸發IC5 定時器開始定時，同時該定時器的3 腳變?yōu)楦唠娖?，?DG130 導通，繼電器觸點吸合，接通電阻絲和風機。在定時器的2 腳設置了手動開關S 1 ，可進行手動操作，還可通過S 2 選擇冷風或熱風。
