單周期控制降壓變換器原理圖

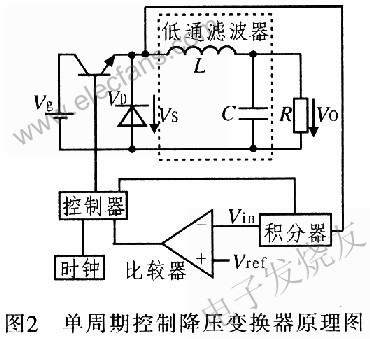

圖為固定開關頻率的單周期控制降壓變換器原理圖。

　　為對單周期控制技術進行說明，現以單周期控制降壓變換器為例進行說明。圖2中，電路工作時，由控制器以恒定頻率產生開通脈沖開通開關S，二極管VD的電壓VS經積分器后輸出電壓Vinf，當Vinf達到給定電壓Vref時比較器輸出翻轉，控制器發出關斷信號關斷開關S;與此同時，控制器發出的復位信號使實時積分器復位至零，為下一周期做好準備。

閱讀全文
