0~30V可調輸出電壓應用線路圖

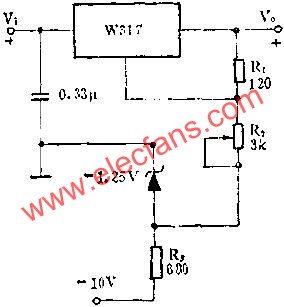

圖中所示是用317三端可調式正集成穩壓器組成0~30V可調輸出電壓的應用線路.W317正集成穩壓器當R2為零時,輸出電壓為1.25V,增大R2值時,輸出電壓升高.如要實現從0V起調,則要加一組負電源.圖示線路中加了一個負電源輸入端,同時用了一只

0~30V可調輸出電壓應用線路圖 www.brongaenegriffin.com

閱讀全文
