用W317提高輸出電壓應用線路圖

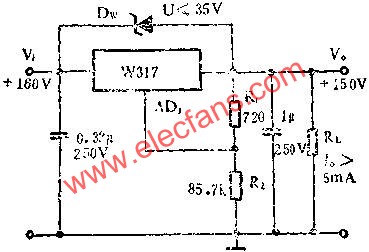

圖中所示是用W317三端可調式正集成穩壓器組成提高輸出電壓的應用線路.目前一般集成穩壓器輸出電壓均在30V~35V左右,將W317接成懸浮式電路,適當增加保護元件,可輸出100V以上的高壓.圖示線路輸出為+150V.

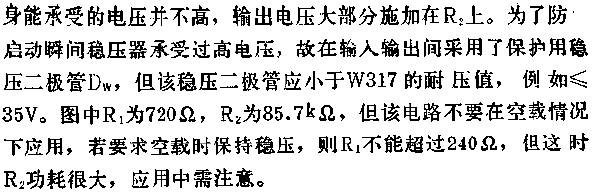

W317通常增大R1的阻值,即可提高輸出電壓.但穩壓器本

用W317提高輸出電壓應用線路圖 www.brongaenegriffin.com

閱讀全文
