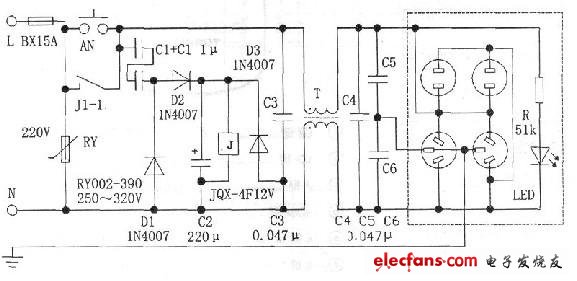

該電路如下圖所示
? ? ? ? ? 1．電路工作原理
? ? ?
? ? ? BX是保險管，RY是氧化鋅壓敏電阻器，它可以在濾波器上并聯組裝氧化鋅壓敏電阻（注意：一定要安裝在電源插座上樁頭輸入端）。電工、電子愛好者均知道壓敏電阻是一種非線性特性的器件，當電壓高達某一定值時，其電阻急劇減小。利用這種特性，可對過壓或?qū)夥迕}沖有較高的吸收和抑制能力，且耐用、浪涌力強，既是起到過壓保護作用，又能抑制開關電源產生的干擾傳輸?shù)诫娋W(wǎng)，起到濾波的雙重作用。阻止電污染效果的確很好。
? ? ?
? ? ? 按下微動開關AN，市電交流經Cl降壓、Dl穩壓、D2整流、C2濾波后向電路供12?
? ? ? V直流電源輸出給繼電器J，J吸合，J-l接通電路自保、自鎖。市電經T、C3～C6組成的電源濾波器送至二芯、三芯電源插座，給你的音響供電。當遇到突然停電時，J-l自動斷開，切斷主電源，可防止來電時，因電源插頭未拔，音量未關小而沖擊你的音響。制作時電源濾波器可選用成品。也可購買元件組裝，共模扼流圈T可采用彩電中所用的成品；自繞時，可用20?
? ? ? mm高頻磁環上用由0.26 ?mm漆包線各繞20?
? ? ? T（匝），繞制時注意同名端極性和絕緣隔離。其他元器件參數見圖l中標注，同時不要忘了改用二芯、三芯插頭讓你的音響系統接地，圖中的虛線是多用插座部分。
? ? ?
? ? ? 2．元器件選擇
? ? ?
? ? ? 圖中Cl+Cl選用耐壓630 V，D1～D3選用耐壓400 V，C3～C4耐壓為1000 V，C5～C6、630 V，其他按圖標為準。
? ? ?
? ? ? 把音響接入該電源插座放音，對于收錄機、收音機外加電源（國產組裝機）效果尤其明顯，噪聲降低，不再有莫明其妙的干擾聲；對于一般的功放、音響前后級功放的組合同樣有效果，噪音為零，高音更加清晰透明，解析力明顯增強，電路非常簡明扼要，一裝即成。
?
?
