電壓監控與復位電路

　　電壓監控電路的工作原理：系統上電期間，監控器件的復位信號保持有效，使DSP和其他器件始終處于復位狀態，一旦監控的電壓值都達到規定的門限電壓，則釋放復位，DSP等器件即可正常工作。在工作過程中，如果任一監控電壓低于門限值，監控器件再次發送復位信號使系統復位。

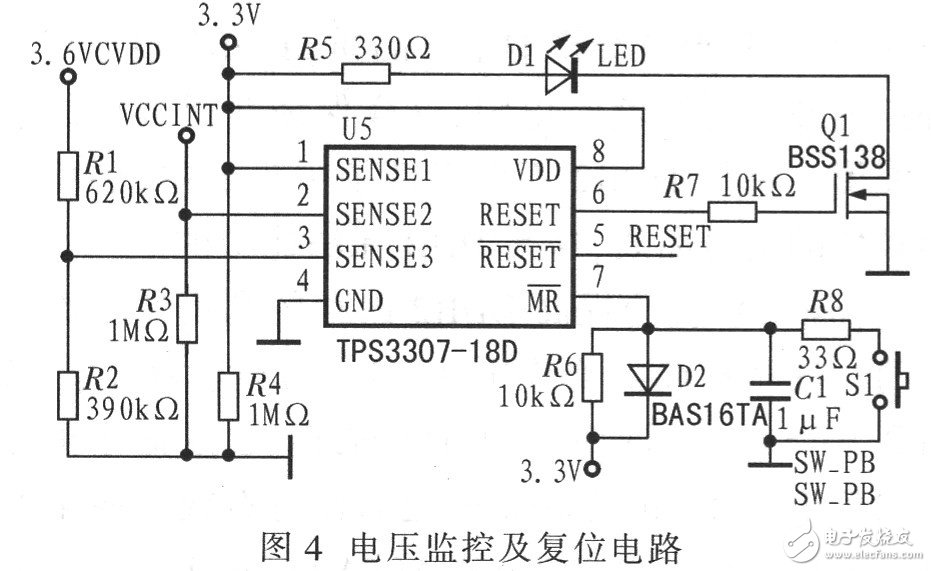

　　電壓監控與復位電路采用TI公司的TPS3307-18D實現。TPS3307-18D是一款微處理器電源控制器，可同時輸出高電平有效和低電平有效的復位信號；同時監控三路獨立的電壓：3．3 V、1．8 V、可調電壓；具有內部定時器，復位后即使監控電壓均已超過門限值，仍需200 ms才能退出復位狀態，這樣可確保系統在復位期間完成初始化。本系統的DSP、FPGA等器件的復位信號均是低電平有效，因此采用TPS3307-18D 的RESET信號實現復位，采用RESET作為復位指示，實現系統中的3．3 V、1．8 V、1．2 V（放大到3．6 V）的電壓監控，電壓監控與復位電路如圖4所示。只要TPS3307-18D的供電電壓高于1．1 V，當所監控電壓中任意一個電壓低于其門限值，就可發出復位信號，使相關器件復位。另外，TpS3307-18D還具有一個手動復位信號，通過復位按鈕手動復位。

　　由于開關DC-DC存在高頻干擾，故在PCB布局及外圍器件選擇時應注意合理布線及選擇恰當?shù)耐鈬骷?，能有效降低開關噪聲。輸出電容的位置要靠近電感的輸出端：功率電感布線要盡量寬；誤差放大器的反饋輸入端要遠離功率電感等。為使TPS54310在大負載下正常工作，要使其熱焊盤大面積接地，加快散熱；而其外圍器件則應選用帶有屏蔽罩的功率電感和低ESR的輸出電容。經使用證明，本系統設計的電源系統能為雷達視頻模擬器提供穩定的電源，同時轉換率高達92％、輸出電壓紋波小于0．05 V、輸出功率最大可達19 W、動態響應快。另外，電壓監控與復位電路使整個系統長期穩定工作，同時也避免因電壓波動而造成DSP加載異常，所以本系統設計的電源系統也適用于其他 DSP系統應用場合。
