近來越趨同質化的電源市場將行業拖向紅海，大多產品缺乏創新性和競爭性，但在大功率電源市場，一些企業發力自身優勢謀求產品的差異化和品牌化路線，使得高品質的LED大功率電源成為市場的翹楚。

　　一般情況下，大功率電源主要應用在戶外等環境復雜的場所，因此作為燈具的核心部件，這類電源也被要求更高的穩定性和可靠性。針對大功率電源的使用環境，高可靠性、高穩定性、長壽命等各個方面都成為下游燈具廠商極為關注的問題。

　　本期評測，我們選取了明緯（廣州）電子有限公司（下稱“明緯電子”）、深圳市崧盛電子有限公司（下稱“崧盛電子”）、上海柏宜照明電子有限公司（下稱 “柏宜照明”）、天龍電源有限公司（下稱“天龍電源”）、英飛特電子（杭州）股份有限公司（下稱“英飛特電子”）、深圳市茂碩電子科技有限公司（下稱“茂碩電子”）等6家品牌電源企業大功率電源樣品，并邀請佛山沃特測試技術服務有限公司作為第三方檢測機構對產品進行數據檢測，同時感謝上海永銘電子有限公司支持，以圖直觀展示當前市場大功率電源在性能上、可靠性等方面的表現，為用戶提供最具價值的參考。

　　以下為報告正文部分：

　　選取的這6款大功率LED驅動電源產品基本代表了國內市場的電源制造水平，那么究竟實際測試結果是否如樣品標稱，性能水平到底表現如何？我們?cè)趯?shí)驗室進行了恒流精度，電壓范圍，轉換效率，功率因素、結構防護、EMC等方面測試。

　　樣品基本信息

　　測試樣品外觀

　　明緯電子樣品

　　崧盛電子樣品

　　柏宜照明樣品

　　天龍電源樣品

　　英飛特電子樣品

　　一 恒流精度

　　大功率電源的特性注定了其所處的復雜多變環境，譬如溫度升高，電流會增加;電壓的增加，電流也會增加。長期超過額定電流范圍工作，會大大縮短LED的使用壽命。而LED恒流就是在電壓和頻率等環境因素變化時，確保其工作電流不變。

　　該項試驗依據GB/T 24825第7.2章節進行。試驗過程中，電源輸入采用制造商標稱輸入電壓范圍最高電壓的106%和最低電壓的92%進行，同時，對中國大陸電網電壓也納入評估。控制裝置輸出負載采用制造商宣稱的最大負載和最小負載進行。

　　明緯電子和崧盛電子電源樣品在最高電壓與最低電壓的情況下以及電壓相同頻率不同的情況下，輸出電流依舊保持平穩，恒流精度還是比較高的，能夠較好地適應電壓大小和頻率的變化。

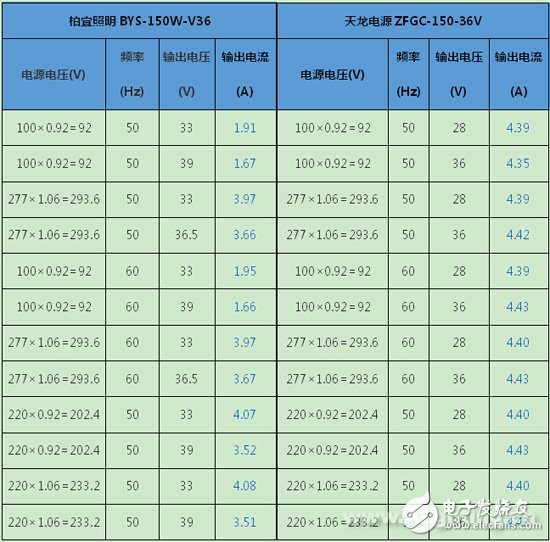

　　柏宜照明電源樣品BYS-150W-V36是輸出恒功率，因此不作恒流精度的考量。天龍電源樣品在最低電壓情況下，對比標稱輸出電流出現0.15A- 0.23A的波動幅度;最高電壓情況下，出現0.19A-0.23A的波動幅度。電壓的波動對于輸出電流有一定影響，但仍在10%范圍之內。值得一提的是，該款電源電壓負載范圍大，應用場所也相對更為廣。

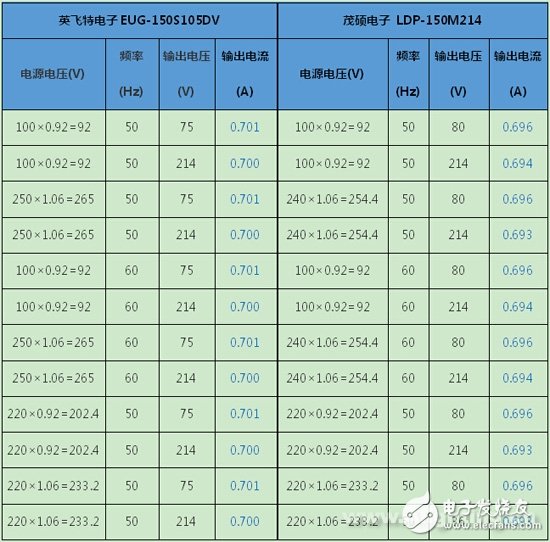

　　英飛特電子EUG-150S105DV樣品在電源電壓、頻率以及輸出電壓的變化下，輸出電壓基本沒有波動，值得一提的是，頻率的波動對輸出電流未造成任何影響，說明恒流精度能很好適應電壓頻率的變化。

　　茂碩電子LDP-150M214樣品在電源電壓、頻率、輸出電壓變化時，上下波動范圍僅0.0.3A，波動較小，恒流精度較高。

　　從以上數據來看，除柏宜照明電源樣品BYS-150W-V36是輸出恒功率不作恒流精度的考量之外，其余5款LED驅動電源的輸出電流均在±10%以內，符合要求。

　　當然，此次收集樣品本身也存在標稱電壓范圍的差異，而標準本身則采用了“嚴者越嚴”的立意，也即是說，在測試過程中，對于標稱電壓越寬的企業品牌則越不利;而從實際的使用情況而言，產品的電壓范圍越寬，越能夠適應電網波動保持恒流輸出，因此，此次測試，除了按照標準要求的最高最低電壓的106%和92% 分別測試外，另外加入了中國大陸電網220V電壓的測試供大家參考。

　　二 電壓范圍

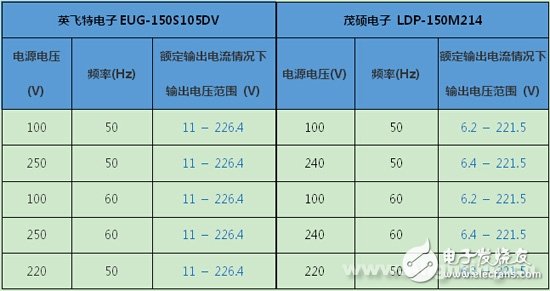

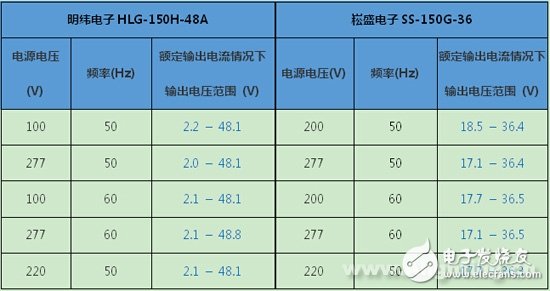

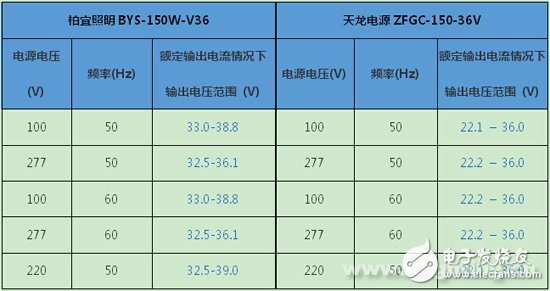

　　在額定輸出電流情況下測量輸出電壓。試驗過程中，電源輸入采用制造商標稱輸入電壓范圍的最高電壓和最低電壓進行。控制裝置輸出負載采用制造商宣稱的最大負載和最小負載進行。

　　從以上數據來看，所有型號的額定輸出電壓在實測輸出電壓范圍內。不同的輸入電壓和頻率對輸出電壓影響不大。

　　三 轉換效率，功率因數

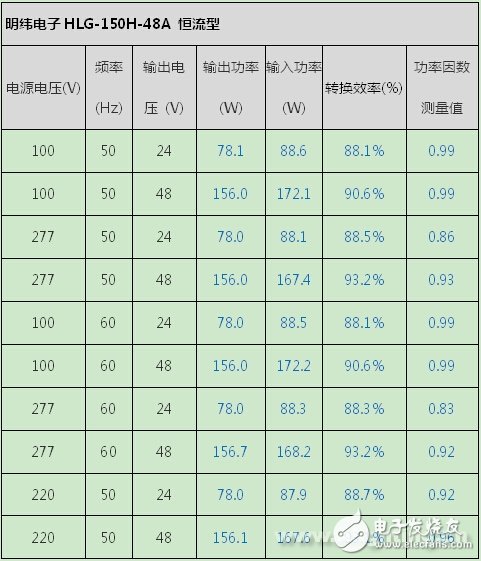

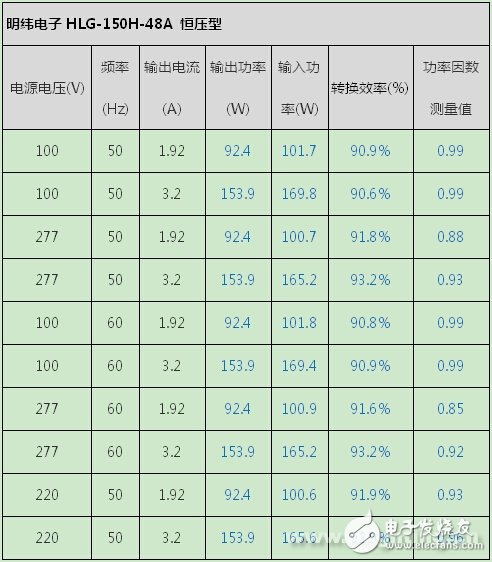

　　根據明緯電子該樣品型號規格書，滿載時功率因數PF》0.98/ 115VAC， PF》0.95/ 230VAC，PF》0.92/ 277VAC，從測量結果看，滿載時測量的功率因數與宣稱值是吻合的。轉換效率，測量到的最大值是93.2%， 與規格書宣稱的94%大致吻合。

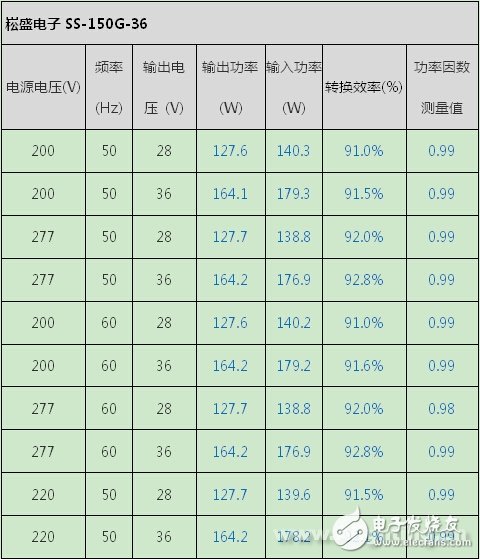

　　根據崧盛電子該樣品型號規格書，功率因數PF》0.99/ 230VAC，從測量結果看，滿載時測量的功率因數與宣稱值是吻合的。轉換效率，測量到的最大值是92.8%，最小值是91.0%， 與規格書宣稱的92%大致吻合。

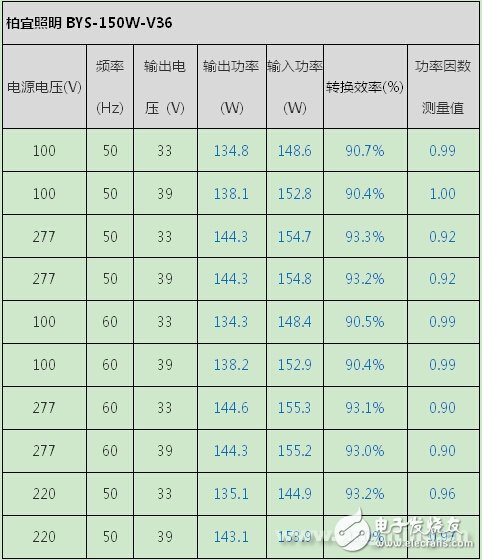

　　根據柏宜照明該樣品型號規格書，滿載時功率因數PF ：0.99/ 100VAC，PF》0.96/ 220VAC，測量結果與宣稱值是吻合的。轉換效率，220V和277V測量到的值與規格書宣稱的≥92%吻合。100V時測量到的值比92%略小。

　　根據天龍電源該樣品型號規格書，滿載時功率因數PF 》0.99/ 100VAC，PF》0.92/ 277VAC，100V時測量結果與宣稱值是吻合的，277V滿載時的測量結果與宣稱值也是吻合的。

　　轉換效率，220V和277V滿載時測量到的值與規格書宣稱的92%基本吻合。100V時的測量值比宣稱的92%要小一些。

　　根據英飛特電子該樣品型號規格書，滿載時功率因數PF 》0.99/ 120VAC，PF》0.96/ 220VAC，測量結果與宣稱值吻合。轉換效率，220V滿載時測量到的值92.4%，比宣稱的93.5%略小一些。

　　根據茂碩電子該樣品型號規格書，滿載時功率因數PF》0.97/ 115VAC， PF》0.95/ 230VAC，測量值與宣稱值是吻合的。

　　轉換效率，規格書宣稱：115Vac輸入，輸出電壓214V，100%負載下，典型效率為90%，最小值為88%;230Vac輸入，輸出電壓214V，100%負載下，典型效率為92%，最小值為90%。測量結果吻合。

　　四 結構防護檢查

　　1、外殼機械防護和電線防拉裝置

　　根據產品銘牌信息，這7款LED驅動電源均是獨立式安裝，即可以用于燈具外部，因此外殼要能承受機械沖擊，電線進出處要有防拉裝置。 經檢查發現，這6款LED驅動電源均可以滿足這些要求。

　　2、防塵防水等級

　　這6款LED驅動電源內部均是灌膠。

　　根據產品銘牌信息，明緯HLG-150H-48A的防塵防水等級是IP65，其余型號均是IP67。經過試驗，所有型號均符合它所宣稱的防塵防水等級。下面是部分型號測試中的照片。

　　防塵試驗

　　防水試驗（IPX5）

　　五 EMC測析

　　電磁兼容性（EMC）是指設備或系統在其工作過程中保持本身正常運行的同時不對其它同環境中的工作設備或系統產生過度電磁干擾的能力。這一概念包括兩個方面的要求：一方面是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值;另一方面是指器具對所在環境中存在的電磁干擾具有一定程度的抗擾度。隨著電力應用的拓展，電器設備的廣泛應用，我們的生活中不可避免的存在電磁干擾，電磁兼容性的重要性日益突出。

　　在照明領域，LED產品以其節能高效的產品特點，在近幾年逐步成為照明行業的主流產品。我們對市場上的LED驅動產品進行了一次隨機抽檢，測析該類產品的電磁兼容性水平。以過往的測試經驗來看，LED驅動EMC問題主要集中在傳導、輻射騷擾 （30MHz-300MHz）、浪涌這三個EMC測試項目，所以，對隨機抽取的樣本我們采用國家標準中的EMC相關標準從以上3個測試項目進行測試評估。

　?、瘛鲗?dǎo)測試分析

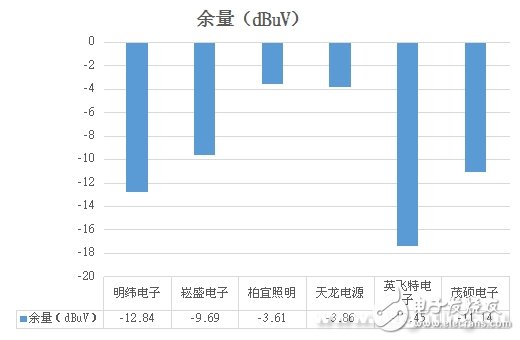

　　傳導干擾是指電子設備產生的干擾信號通過導電介質或公共電源線互相產生干擾的形式。所測6個樣品功率都是大于25W，按照目前最新版燈具類國內標準 GB17743-2007標準的要求，測試電壓嚴格按照標準要求進行，所有型號都滿足傳導測試的要求，英飛特電子的所有頻點的最差頻點余量為 -17.45dB，從最大限度降低傳導干擾強度的角度來看，英飛特電子的設計方案最優。

　?、颉⑤椛潋}擾（CDN法）測試分析

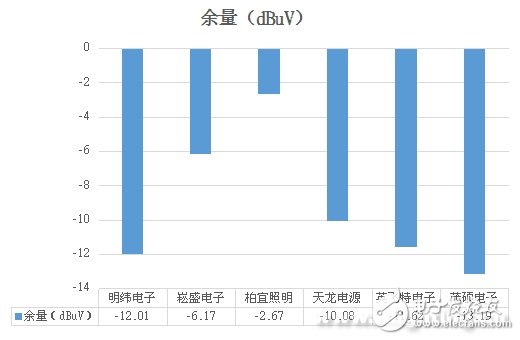

　　輻射干擾是指電子設備產生的干擾信號通過空間耦合把干擾信號傳給另一個用電網絡或電子設備。所測6個樣品功率都是大于25W，按照目前最新版燈具類國際標準GB17743-2007標準的要求，測試電壓嚴格按照標準要求進行，茂碩電子的所有頻點的最差頻點余量為-13.19dB，從最大限度降低輻射干擾強度的角度來看，茂碩電子的設計方案最優。

　　Ⅲ、浪涌分析

　　所測6個樣品都是大于25W，按照目前最新國際燈具標準GB/T 18595-2014版的要求，這6個樣品都滿足現行GB/T 18595-2014版浪涌的要求。

　　相對傳統的安全概念， 電磁兼容性安全容易被忽視。隨著電氣設備的應用發展，電磁污染日益加劇。而照明設備作為普遍性使用的設備幾乎可以說是無處不在，LED產品如何在保證電氣安全，提高節能凸顯高效的同時，注重電磁兼容性的設計應用，以降低電磁危害，也是需要關注和破解的課題。

　　以上數據由佛山沃特測試技術服務有限公司提供。

　　阿拉丁評測室：大功率電源在實際應用中受到的影響因素絕非只此，此次評測中，針對影響電源品質的各方面因素，我們選取了部分具有主導因素的項目進行測試，從數據上來看，選取的樣品參數實驗室表現基本與標稱相符，在轉換效率和功率因數上，部分樣品實測值與標稱值有些出入，但都符合相關標準。當然，如今智能化浪潮席卷大功率電源市場，我們期待行業能在電源的創新上做得更多，也期待在下次的電源評測中加入更多這樣的元素。
