RC微分電路

輸出信號與輸入信號的微分成正比的電路，稱為微分電路。

原理：從圖一得：Uo=Ric=RC(duc/dt),因Ui=Uc+Uo,當，t=to時，Uc=0,所以Uo=Uio隨后C充電，因RC≤Tk,充電很快，可以認為Uc≈Ui，則有：

Uo=RC(duc/dt)=RC(dui/dt)---------------------式一

這就是輸出Uo正比于輸入Ui的微分（dui/dt)

RC電路的微分條件：RC≤Tk

圖一、微分電路

微分電路二：

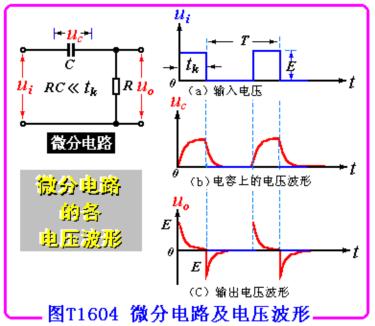

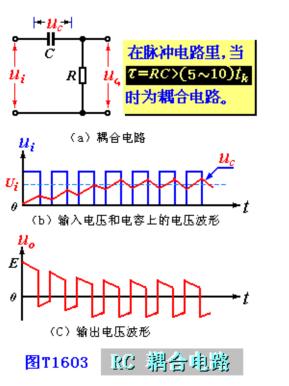

它與RC耦合電路（如圖T1603所示）的區別就在于前者的時間常數τ（=RC）很小。假定該電路的輸入信號是圖T1604（a）所示的矩形波，那么，在t_１時刻電容C因電壓不能突變而使u_Ｃ（）=0，所以，此時刻R上的輸出電壓u_o等于E （見圖T1604（c））。此后u_Ｃ按指數規律上升到E，相應地，u_０由 E下降至零。在t_２時刻，外加信號為零u_Ｃ仍為E，致使輸出電壓跳變到- E，隨著電容放電，u_Ｃ逐漸上升到零。待下一個矩形脈沖來到后，再重復以上過程。u_Ｃ、u_Ｏ的波形分別如圖T1604（b）（c）所示。

由此可知，微分電路的特點是能突出反映輸入信號的跳變部分。根據這個特點，可把信號中跳變部分轉變?yōu)榧饷}沖而加以利用。，就可把該電路視為微分電路。
