微分電路—顧名思義—可以對信號進行微分操即：使輸出電壓與輸入電壓的時間變化率成比例的電路。

　　微分電路主要用于脈沖電路、模擬計算機和測量?jī)x器中。最簡單的微分電路由電容器C和電阻器R組成。在我們的課本中會經常用微分電路可以將方波變?yōu)槿遣ǎú惶珖?yán)謹，但是比較）。利用我們的數學知識（微分的特性），可以進行更加深入的認識：微分電路可把矩形波轉換為尖脈沖波，輸出波形只反映輸入波形的突變部分，即只有輸入波形發生突變的瞬間才有輸出。而對恒定部分則沒有輸出。輸出的尖脈沖波形的寬度與R*C有關（即電路的時間常數），R*C越小，尖脈沖波形越尖，反之則寬。此電路的R*C必須遠遠少于輸入波形的寬度，否則就失去了波形變換的作用，變?yōu)橐话愕腞C耦合電路了，一般R*C少于或等于輸入波形寬度的1/10就可以了。

　　微分電路的作用

　　微分電路的作用是突出信號中的突變量（信號中的突變量對應的是高頻信號），當突變信號到來時提醒。在自控原理中用來加快響應。

　　微分電路可把矩形波轉換為尖脈沖波，主要用于脈沖電路、模擬計算機和測量?jī)x器中，以獲取蘊含在脈沖前沿和后沿中的信息，例如提取時基標準信號等。

　　微分電路是電子線路中最常見的電路之一，弄清它的原理對我們看懂電路圖、理解微分電路的作用很有幫助，這里我們將對微分電路做一個簡單介紹。圖1給出了一個標準的微分電路形式。為表達方便，這里我們使輸入為頻率為50Hz的方波，經過微分電路后，輸出為變化很陡峭的曲線。圖是用示波器顯示的輸入和輸出的波形。

　　當?shù)谝粋€(gè)方波電壓加在微分電路的兩端（輸入端）時，電容C上的電壓開始因充電而增加。而流過電容C的電流則隨著充電電壓的上升而下降。電流經過微分電路（R、C）的規律可用下面的公式來表達

　　i-充電電流（A）;

　　v-輸入信號電壓（V）; ?

　　R-電路電阻值（歐姆）; ?

　　C-電路電容值（F）;

　　e-自然對數常數（2.71828）; ?

　　t-信號電壓作用時間（秒）; ?

　　CR-R、C常數（R*C）

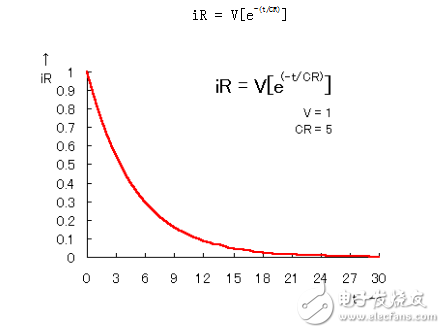

　　由此我們可以看出輸出部分即電阻上的電壓為i*R，結合上面的計算，我們可以得出輸出電壓曲線計算公式為（其曲線見下圖）：
