微分電路

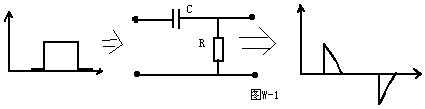

電路結構如圖W-1，微分電路可把矩形波轉換為尖脈沖波，此電路的輸出波形只反映輸入波形的突變部分，即只有輸入波形發生突變的瞬間才有輸出。而對恒定部分則沒有輸出。輸出的尖脈沖波形的寬度與R*C有關（即電路的時間常數），R*C越小，尖脈沖波形越尖，反之則寬。此電路的R*C必須遠遠少于輸入波形的寬度，否則就失去了波形變換的作用，變?yōu)橐话愕腞C耦合電路了，一般R*C少于或等于輸入波形寬度的1/10就可以了。
