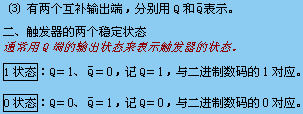

二、觸發器的兩個穩定狀態
1狀態：
0狀態：
三、觸發器的邏輯功能描述：
四、觸發器的分類：
4.2 觸發器的基本形式
4.2.1 基本RS觸發器
一、由與非門組成的基本RS觸發器
1．電路結構
2．邏輯功能
3．特性表
二、由或非門組成的基本RS觸發器
4.2.2 同步觸發器
一、同步RS觸發器
1．電路結構
2．邏輯功能
3．驅動表
4．特性方程
5．狀態轉換圖

第4章 集成觸發器
內容提要
觸發器：具有記憶功能的基本邏輯單元。
基本RS觸發器的電路結構、工作原理、邏輯功能。
各種觸發器的邏輯功能、觸發方式。
簡單介紹觸發器的應用。
4.1 概述
一、觸發器的概念
復習：組合電路的定義？構成其電路的門電路有何特點？組合電路與時序電路的區別？
門電路：在某一時刻的輸出信號完全取決于該時刻的輸入信號，沒有記憶作用。
觸發器：具有記憶功能的基本邏輯電路，能存儲二進制信息（數字信息）。
觸發器有三個基本特性：
（1）有兩個穩態，可分別表示二進制數碼0和1，無外觸發時可維持穩態；
（2）外觸發下，兩個穩態可相互轉換（稱翻轉），已轉換的穩定狀態可長期保持下來，這就使得觸發器能夠記憶二進制信息，常用作二進制存儲單元。

三、觸發器的邏輯功能描述：
特性表、激勵表（又稱驅動表）、特性方程、狀態轉換圖和波形圖（又稱時序圖）
四、觸發器的分類：根據
邏輯功能不同：RS觸發器、D觸發器、JK觸發器、T觸發器和 觸發器等。
觸發方式不同：電平觸發器、邊沿觸發器和主從觸發器等。
電路結構不同：基本RS觸發器，同步觸發器、維持阻塞觸發器、主從觸發器和邊沿觸發器等。
4.2 觸發器的基本形式
4.2.1 基本RS觸發器

一、由與非門組成的基本RS觸發器
1．電路結構
電路組成：兩個與非門輸入和輸出交叉耦合（反饋延時）。如圖4.2.1（a）所示。
邏輯符號：圖所示。

2．邏輯功能
復習：與非門的邏輯功能？
用DLCCAI或EWB演示基本RS觸發器的邏輯功能。（10分鐘）

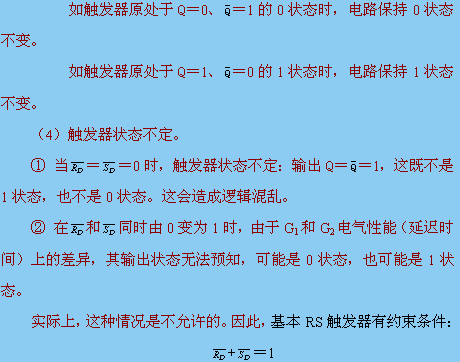

工作原理。（邊分析邊列特性表。以下文字不寫板書。）

表4.2.1 與非門組成的基本RS觸發器的特性表


二、由或非門組成的基本RS觸發器

電路構成：兩個或非門的輸入和輸出交叉耦合而成，圖4.2.2（a）所示。
邏輯符號：圖所示。

提問：或非門的邏輯功能？
工作原理
在與非門實現的基本RS觸發器的基礎上稍作變化。

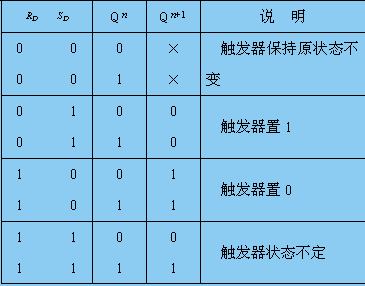

或非門組成的基本RS觸發器的特性表

4.2.2 同步觸發器
為何要用同步觸發器？
基本RS觸發器的觸發方式：端的輸入信號直接控制。（電平直接觸發）
在實際工作中，要求觸發器按一定的節拍翻轉。
措施：加入時鐘控制端CP，觸發器的狀態翻轉按CP節拍。
同步觸發器（時鐘觸發器或鐘控觸發器）：具有時鐘脈沖CP控制的觸發器。
CP：控制時序電路工作節奏的固定頻率的脈沖信號，一般是矩形波。
同步：因?yàn)橛|發器狀態的改變與時鐘脈沖同步。
同步觸發器的翻轉時刻：受CP控制
觸發器翻轉到何種狀態：由輸入信號決定
一、同步RS觸發器
1．電路結構

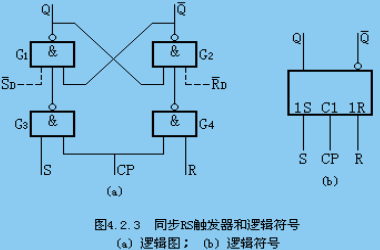

基本RS觸發器 + 兩個鐘控門G3、G4，如圖4.2.3（a）所示。
邏輯符號：圖所示。
鐘控端（CP端）：時鐘脈沖輸入端。

2．邏輯功能

工作原理。（邊分析邊列特性表。以下文字不寫板書。）
當CP＝0時，G3、G4被封鎖，都輸出1，觸發器的狀態保持不變，

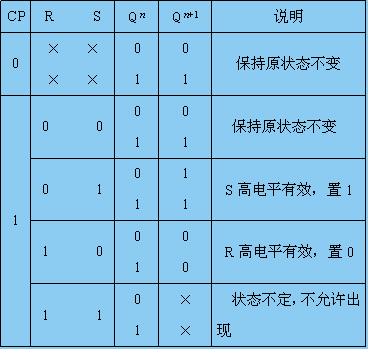

表4.2.2 同步RS觸發器的特性表

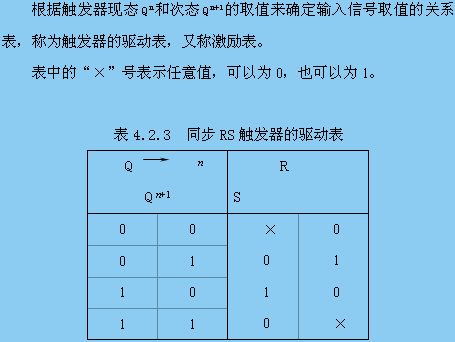

3．驅動表

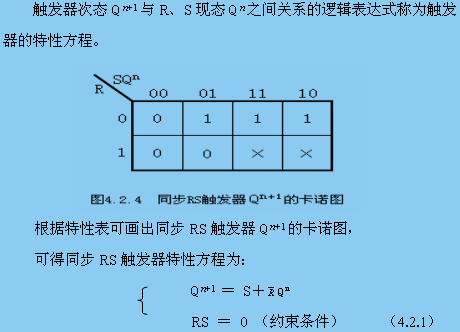

4．特性方程

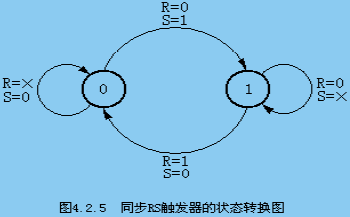

5．狀態轉換圖
觸發器從一個狀態變化到另一個狀態或保持原狀不變時，對輸入信號（R、S）提出的要求。
根據驅動表可畫出狀態轉換圖。

圓圈：觸發器的穩定狀態
箭頭：在CP作用下?tīng)顟B(tài)轉換的情況
標注的R、S值：觸發器狀態轉換的條件。
