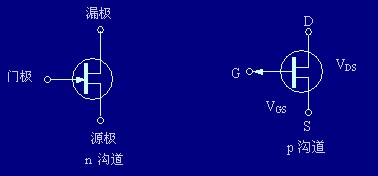

圖1(b)門極的箭頭指向?yàn)閜指向 n方向，分別表示內向?yàn)閚溝道JFET，外向?yàn)閜溝道JFET。
???? 圖1（a）表示n溝道JFET的特性例。以此圖為基礎看看JFET的電氣特性的特點。

首先，門極-源極間電壓以0V時考慮（VGS =0）。在此狀態下漏極-源極間電壓VDS 從0V增加，漏電流ID幾乎與VDS 成比例增加，將此區域稱為非飽和區。VDS 達到某值以上漏電流ID 的變化變小，幾乎達到一定值。此時的ID 稱為飽和漏電流（有時也稱漏電流用IDSS 表示。與此IDSS 對應的VDS 稱為夾斷電壓VP ，此區域稱為飽和區。
?? 其次在漏極-源極間加一定的電壓VDS (例如0.8V)，VGS 值從0開始向負方向增加，ID 的值從IDSS 開始慢慢地減少，對某VGS 值ID =0。將此時的VGS 稱為門極-源極間遮斷電壓或者截止電壓，用VGS (off)示。n溝道JFET的情況則VGS (off) 值帶有負的符號,測量實際的JFET對應ID =0的VGS 因?yàn)楹芾щy,在放大器使用的小信號JFET時,將達到ID =0.1-10μA 的VGS 定義為VGS (off) 的情況多些。 關于JFET為什么表示這樣的特性，用圖作以下簡單的說明。

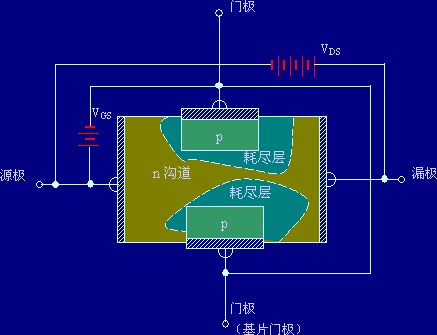

JFET的工作原理用一句話說，就是"漏極-源極間流經溝道的ID ，用以門極與溝道間的pn結形成的反偏的門極電壓控制ID "。更正確地說，ID 流經通路的寬度，即溝道截面積，它是由pn結反偏的變化，產生耗盡層擴展變化控制的緣故。

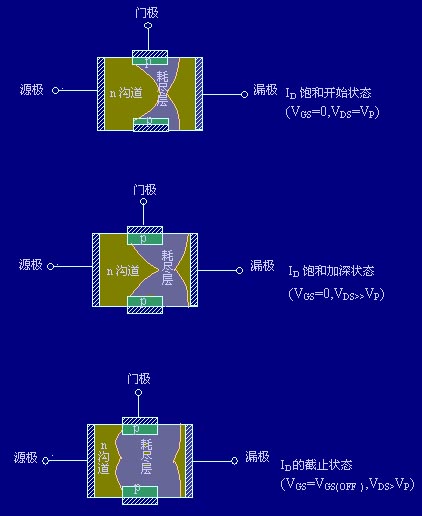

??? 在VGS =0的非飽和區域，圖10.4.1(a)表示的過渡層的擴展因?yàn)椴缓艽螅鶕?jù)漏極-源極間所加VDS的電場，源極區域的某些電子被漏極拉去，即從漏極向源極有電流ID 流動。達到飽和區域如圖10.4.2(a)所示，從門極向漏極擴展的過度層將溝道的一部分構成堵塞型，ID飽和。將這種狀態稱為夾斷。這意味著過渡層將溝道的一部分阻擋，并不是電流被切斷。
??? 在過渡層由于沒有電子、空穴的自由移動，在理想狀態下幾乎具有絕緣特性，通常電流也難流動。但是此時漏極-源極間的電場，實際上是兩個過渡層接觸漏極與門極下部附近，由于漂移電場拉去的高速電子通過過渡層。
??? 如圖10.4.1(b)所示的那樣，即便再增加VDS ，因漂移電場的強度幾乎不變產生ID 的飽和現象。
??? 其次，如圖10.4.2(c)所示，VGS 向負的方向變化，讓VGS =VGS (off) ，此時過渡層大致成為覆蓋全區域的狀態。而且VDS 的電場大部分加到過渡層上，將電子拉向漂移方向的電場，只有靠近源極的很短部分，這更使電流不能流通。

3.場效應管的分類和結構:

??? FET根據門極結構分為如下兩大類。其結構如圖3所示:

???????????? 面結型FET（簡化為JFET）???????????????? 門極絕緣型FET(簡化為MOS FET)

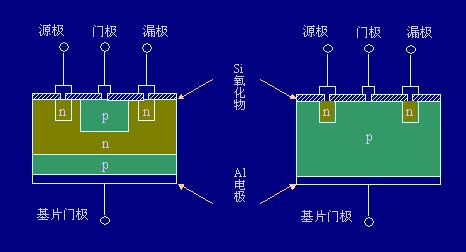

圖3. FET的結構

各種結構的FET均有門極、源極、漏極3個端子，將這些與雙極性晶體管的各端子對應如表1所示。

FET 雙極性晶體管
漏極 集電極
門極 基極
源極 發射極

JFET是由漏極與源極間形成電流通道（channel）的p型或n型半導體，與門極形成pn結的結構。
另外，門極絕緣型FET是通道部分（Semicoductor）上形成薄的氧化膜（Oxide），并且在其上形成門極用金屬薄膜（Metal）的結構。從制造門極結構材質按其字頭順序稱為MOS FET。
根據JFET、MOS FET的通道部分的半導體是p型或是n型分別有p溝道元件，n溝道元件兩種類型。
圖3均為n溝道型結構圖。

4.場效應管的傳輸特性和輸出特性

?

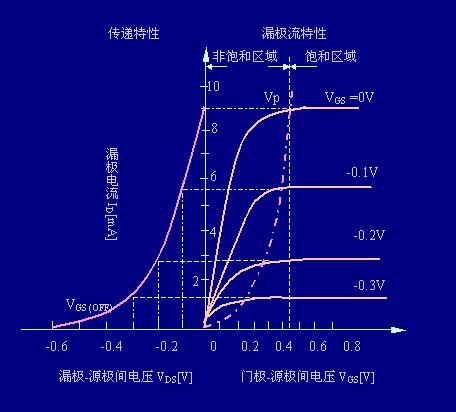

圖4 JFET的特性例(n溝道)

從圖4所示的n溝道JFET的特性例來看，讓VGS 有很小的變化就可控制ID 很大變化的情況是可以理解的。采用JFET設計放大器電路中，VGS 與ID 的關系即傳輸特性是最重要的，其次將就傳輸特性以怎樣方式表示加以說明。

圖5 傳輸特性

這個傳輸特性包括JFET本身的結構參數，例如溝道部分的雜質濃度和載體移動性，以致形狀、尺寸等，作為很麻煩的解析結果可導出如下公式（公式的推導略去）

10.4.1

作為放大器的通常用法是VGS 、VGS (off) < 0（n溝道），VGS 、VGS (off) >0（p溝道）。式(10.4.1)用起來比較困難，多用近似的公式表示如下

將此式就VGS 改寫則得下式

上(10.4.2)?? 下(10.4.3)

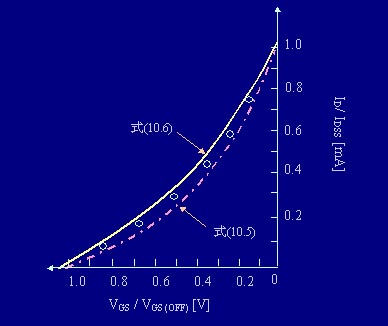

若說式(10.4.2)是作為JFET的解析結果推導出來的，不如說與實際的JFET的特性或者式(10.4.1)很一致的作為實驗公式來考慮好些。圖5表示式(10.4.1)、式(10.4.2)及實際的JFET的正規化傳輸特性，即以ID /IDSS為縱坐標，VGS /VGS (off) 為橫坐標的傳輸特性。n溝道的JFET在VGS < 0的范圍使用時，因VGS(off) < 0，VGS /VGS(off) >0，但在圖5上考慮與實際的傳輸特性比較方便起見，將原點向左方向作為正方向。但在設計半導體電路時，需要使用方便且盡可能簡單的近似式或?qū)嶒?yàn)式。
傳輸特性相當于雙極性晶體管的VBE -IE特性，但VBE -IE 特性是與高頻用、低頻用、功率放大用等用途及品種無關幾乎是同一的。與此相反，JFET時，例如即使同一品種IDSS、VGS(off)的數值有很大差異，傳輸特性按各產品也不同。
