面對市面上出現的越來越多的工業相機品牌，各相機廠商都給出了大量的相機參數，例如：相機接口、芯片類型、量子效應、幀率等。一般非行業內人士，在面對這些參數時往往會無所適從。湖南科天健光電技術有限公司根據長期的相機使用經驗，同時結合這么多年和客戶接觸的情況，為大家總結出目前使用比較廣泛的工業相機接口知識！

目前，工業相機數據傳輸接口方式有很多種，包括CoaxPress、CameraLink接口、USB接口、Gige接口等。

?

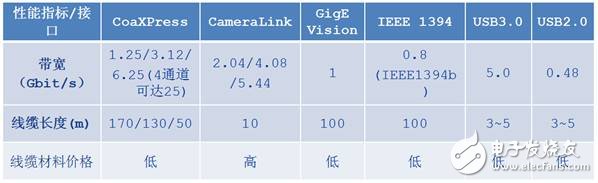

其主要性能比較如下表所示：

?

USB2.0
USB 即“Universal Serial Bus ”，中文名稱為通用串行總線。這是近幾年逐步在PC 領域廣為應用的新型接口技術。USB2.0則可以達到速度480Mbps，并且可以向下兼容USB1.1。

這幾年，隨著大量支持USB的個人電腦的普及，USB逐步成為個人電腦的標準接口已經是大勢所趨。在主機端，最新推出的個人電腦幾乎100%支持USB；而在外設端，使用USB接口的設備也與日俱增，例如數碼相機、掃描儀、游戲桿、磁帶和軟驅、圖像設備、打印機、鍵盤、鼠標等等。

2000年制定的USB 2.0標準是真正的USB 2.0，被稱為USB 2.0的高速（High-speed）版本，理論傳輸速度為480 Mbps，即60 MB/s，但實際傳輸速度一般不超過30 MB/s，采用這種標準的USB設備也比較多。USB電纜的長度在不加級連裝置的情況下為小于5m。

USB3.0
USB3.0 —— 也被認為是SuperSpeedUSB——為那些與PC或音頻/高頻設備相連接的各種設備提供了一個標準接口。只是個硬件設備，計算機內只有安裝USB3.0相關的硬件設備后才可以使用USB3.0相關的功能！從鍵盤到高吞吐量磁盤驅動器，各種器件都能夠采用這種低成本接口進行平穩運行的即插即用連接，用戶基本不用花太多心思在上面。新的USB 3.0在保持與USB 2.0的兼容性的同時，還提供了下面的幾項增強功能：

(1)極大提高了帶寬——高達5Gbps全雙工（USB2.0則為480Mbps半雙工）

(2)實現了更好的電源管理

(3)能夠使主機為器件提供更多的功率，從而實現USB——充電電池、LED照明和迷你風扇等應用。

(4)能夠使主機更快地識別器件

(5)新的協議使得數據處理的效率更高

這款新的超高速接口的實際傳輸速率大約是3.2Gbps（即409.6MB/S)。理論上的最高速率是5.0Gbps（即640MB/S）。

IEEE1394
IEEE1394接口為Apple公司開發的串行接口標準，又稱Firewire接口。IEEE 1394接口能夠在計算機與外圍設備間提供100、200、400Mbps的傳輸速率。該接口不要求PC端作為所有接入外設的控制器，不同的外設可以直接在彼此之間傳遞信息。

利用IEEE 1394的拓撲結構，該接口不需要集線器就可連接63臺設備，并且可由橋網將獨立的子網連接起來，該接口不需要強制用電腦控制這些設備。IEEE 1394b接口規范能夠?qū)崿F(xiàn)800Mbps和1.6Gbps傳輸速度的高速通信方式，并可實現較長距離數據的傳輸。無線方式IEEE 1394超高速數據傳輸技術可以實現400Mbps的無線通信速度。傳送距離在無障礙時可達12m，傳送電波采用60GHz的微波。

GigE
千兆以太網是建立在以太網標準基礎之上的技術。千兆以太網和大量使用的以太網與快速以太網完全兼容，并利用了原以太網標準所規定的全部技術規范，其中包括CSMA/CD協議、以太網幀、全雙工、流量控制以及IEEE 802.3標準中所定義的管理對象。作為以太網的一個組成部分，千兆以太網也支持流量管理技術，它保證在以太網上的服務質量，這些技術包括IEEE 802.1P第二層優先級、第三層優先級的QoS編碼位、特別服務和資源預留協議（RSVP）。 目前光纖信道技術的數據運行速率為1.063Gbps，使數據速率達到完整的1000Mbps，千兆位以太網分為5類、超5類、6類UTP雙絞線，傳輸距離為100米。

Camera link

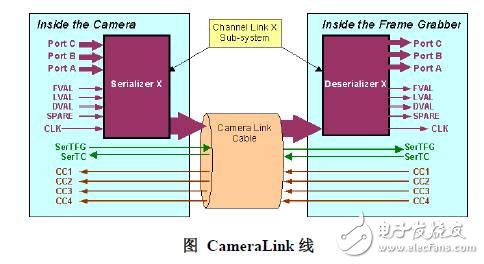

Camera Link是適用于視覺應用數字相機與圖像采集卡間的通信接口。這一接口擴展了Channel Link技術，提供了視覺應用的詳細規范。如下圖所示：標準的Camera Link電纜提供相機控制信號線、串行通信信號線和視頻數據線。其中，相機控制信號線為4路LVDS，它們被定義為相機輸入和圖像采集卡輸出；串行通信線為2路LVDS，用于在相機與圖像采集卡間進行異步串行通信。通信信號線包括：SerTFG（至圖像采集卡的串行通信微分線），SerTC（至相機的串行通信微分線）。這一串行接口具有一個開始位和一個停止位，但沒有奇偶位和握手（handshaking）位。在的Camera Link串行通信線中，相機和圖像采集卡必須支持9600的波特率；圖像數據和圖像可通過Channel Link總線進行傳輸。視頻數據線的4路信號被定義為FVAL（幀有效時為高電平）、LVAL（像素有效時為高電平）、DVAL（數據有效時為高電平）和SPARE（預留位）。

?

CoaXPress

CoaXPress 是一種非對稱的高速點對點串行通信數字接口標準。該標準容許設備（如：數字相機）通過單根同軸電纜連接到主機（如：個人電腦中的數據采集設備），以高達6.25G比特/秒的速度傳輸數據。鑒于 CoaXPress 具備多通道傳輸圖像數據和元數據的能力，因此，設備可以不必是單獨的一部攝像機，也可以是一種將數字攝像機之間的數據連接到一起的接口設備。對于從主機到設備的信息傳送，有一個可以控制和配置數據的傳輸速度為20兆比特/秒的“上行鏈路”。對于更高的傳輸速度，多條鏈路可以疊加，以提供數倍于單根同軸電纜的傳輸帶寬。還可以通過電纜提供電壓為24伏的電源，每根電纜的功率為13瓦。

在高性能、高速度、長距離圖像系統應用領域的接口標準選擇方面，CoaXPress以頂級競爭者的身份迅速浮現。被市場快速接受的一個主要原因在于CoaXPress巧妙而及時地迎合了攝像機技術領域的最新發展。
