基準引腳

　　基準馴腳電位定義零輸出電壓。而且當負載不與系統其余部分共享精確地電位時，基準引腳電位就特別有用：一種向輸出提供精確偏移電壓的直接途徑，容許范圍為電源電壓以內2V。為了獲得最佳的共模抑制（CMR），應使寄生電阻保持最小。

　　輸入保護

　　AD620的輸入端配有400Q串聯薄膜電阻，可以安全可靠地承受最高+15V或+60mA的輸入過載數小時。此特性適用于所有增益及上電、斷電過程，在信號源與放大器采用不同電源分別供電時尤其重要。對于更長的時間，電流不應超過6mA（IIN≤VIN/400Q）。對于超出電源的輸入過載，將輸入鉗位至電源（用FD333之類低泄漏二極管）可以降低所要求的電阻值，從而獲得較低的噪聲。

　　射頻（RF）干擾

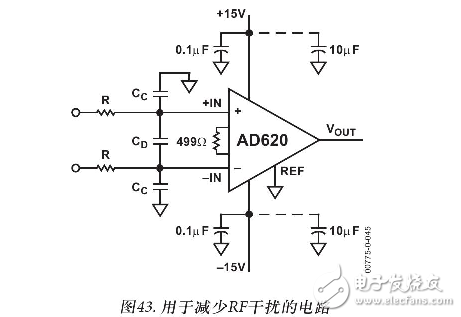

　　所有儀表放大器都會對帶外小信號進行整流。這種干擾可能會表現為較小的直流電壓失調。高頻信號可以通過儀表放大器輸入端的低通R-C網絡濾除。圖43說明了這種配置。濾波器根據以下關系式對輸入信號加以限制：

　　其中CD>10CC。CD影響差動信號。Ce影響共模信號。RxCe的任何不匹配均會降低AD620的CMRR（共模抑制比）性能。為了避免無意中降低CMRR-帶寬性能，需確保CC比CD至少小一個數量級。CD:CC叱值越大，不匹配Ce的影響越小。

　　共模抑制

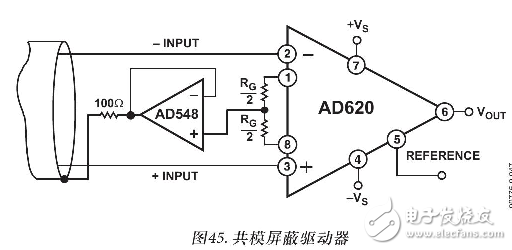

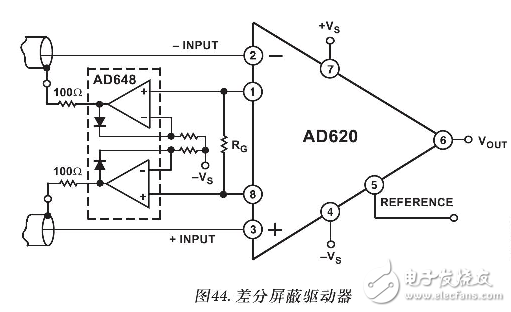

　　共模抑制（CMR）是儀表放大器的兩路輸入發生等量變化時對輸出電壓變化的量度，諸如AD620等儀表放大器都能夠提供高CMR。這些技術規格通常針對全范圍輸入電壓變化和特定非均衡信號源。為獲得最佳CMR，基準引腳應與低阻抗點相連，并且兩路輸入之間的電容和電阻差異應保持最小。許多應用都利用屏蔽電纜來盡可能降低噪聲；為獲得最佳的CMR隨頻率變化的性能，應對屏蔽進行適當?shù)尿?qū)動。如圖44和圖45所示，其中的有源數據防護配置可改善交流共模抑制，它通過“自舉（bootstrapping）輸入電纜屏蔽的電容，從而使輸入之間的電容不匹配降至最低。

　　接地

　　由于AD620的輸出電壓是相對于基準引腳上的電位而言，因此只需將REF引腳連至相應的“局部接地”便可解決許多接地問題。
