　　3、醫用ECG

　　 AD620的工作原理（含AD620引腳圖及功能_電氣特性及應用電路）

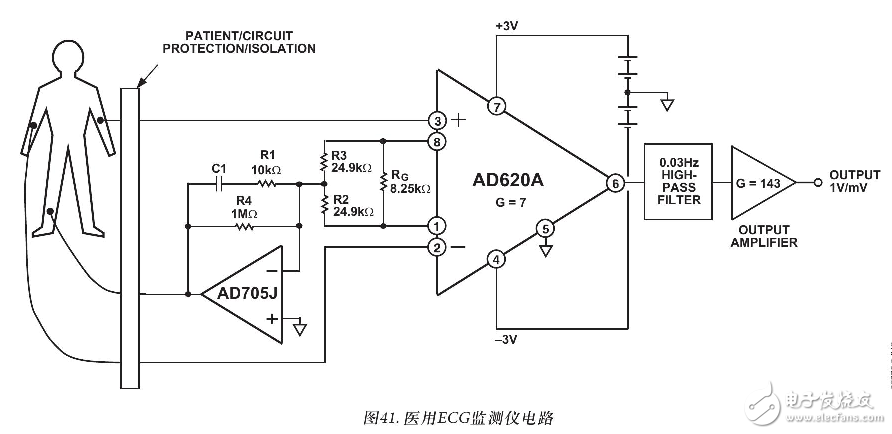

　　AD620具有低電流噪聲特性，因此可用于信號源電阻常常高達1MQ乃至更大的ECG監測儀（圖41）。AD620的功耗和電源電壓均可很低，并且采用節省空間的8引腳微型DIP和SOIC封裝，因而是電池供電式數據記錄器的絕佳選擇。此外，AD620的低偏置電流和低電流噪聲特性與低電壓噪聲特性相結合，可提高動態范圍，確保獲得更好的性能。適當選擇電容Cl的值，則可使右側驅動環路保持穩定。此電路必須增加絕緣等適當?shù)陌踩胧?，以避免患者可能受到傷害?/p>

　　4、精密v-i轉換器

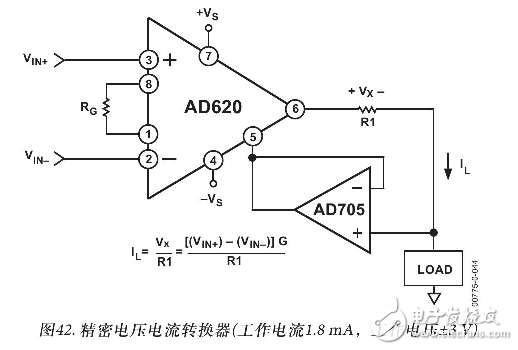

　　AD620與一個運算放大器和兩個電阻相結合，便可構成一個精密電流源（圖42）。該運算放大器為基準引腳提供緩沖，以確保良好的共模抑制（CMR）性能。AD620的輸出電壓V。出現在電阻Rl，后者將其轉換成電流。此電流僅減去運算放大器的輸入偏置電流后，便流向負載。

　　 AD620的工作原理（含AD620引腳圖及功能_電氣特性及應用電路）

　　六、封裝

　　 AD620的工作原理（含AD620引腳圖及功能_電氣特性及應用電路）

閱讀全文

上一頁 1 2 3 4 56全文

本文導航

第 1 頁：AD620的工作原理（含AD620引腳圖及功能_電氣特性及應用電路）
第 2 頁：引腳圖
第 3 頁：2
第 4 頁：3
第 5 頁：4
第 6 頁：5
