3 - AD620的工作原理（含AD620引腳圖及功能_電氣特性及應用電路）

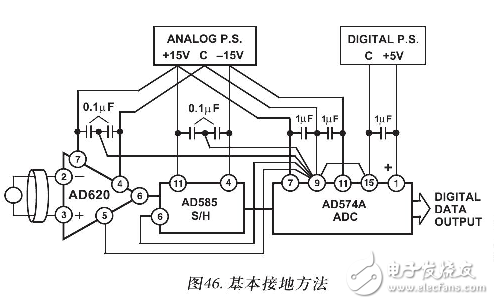

　　為了在高噪聲數字環境中隔離低電平模擬信號，許多數據采集元件都配有單獨的模擬接地引腳和數字接地引腳（圖46）。采用一路接地線會很方便，但是，通過電路接地線和PC線路的電流可能會引起數百毫伏的誤差。因此應提供分開的接地回路，使得從敏感點流至系統接地的電流最小。這些接地回路必須在某點連在一起，通常最好在ADC封裝上，如圖46所示。

　 AD620的工作原理（含AD620引腳圖及功能_電氣特性及應用電路）

　　輸入偏置電流回路

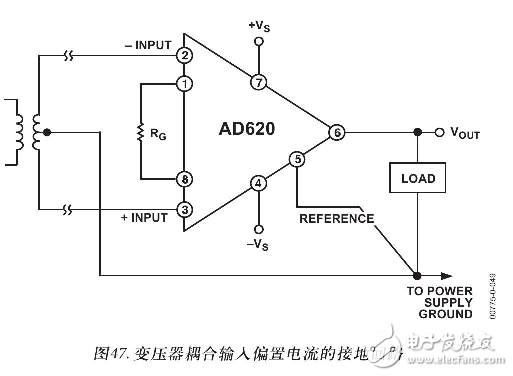

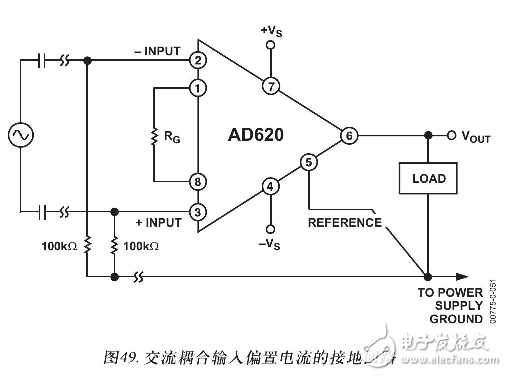

　　輸入偏置電流是指使放大器的輸入晶體管偏置所必需的電流。這些電流必須具有直接返回路徑。因此，當放大變壓器或交流耦合源等“浮動”輸入源時，從各輸入端至地必須有直流路徑，如圖47、圖48和圖49所示。
?

　　 AD620的工作原理（含AD620引腳圖及功能_電氣特性及應用電路）
