本文通過一個具體的實例，介紹了Lon Works技術在智能家庭的具體應用。LON總線是美國ECHELON公司1991推出的為集散式監控系統提供的實現手段，并有一系列完整的開發平臺。

作者采用神經元芯片Neuron 3150并配合W77E58單片機系列開發了低成本的圖像采集節點，并能通過上位機向用戶發送手機短信，有效地彌補了現在的智能住宅的不足。

1 系統結構

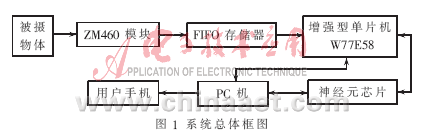

　　本系統是智能家庭系統中的子系統，主要實現的是：當有人進入該區域時則立即進行圖像采集，通過各個模塊進行處理后經LON總線送入上位機并通知用戶，該系統屬于家庭安全防范中的一部分。由于本文的需要，只設置了1個節點(也可以有多個節點)。設計中采用通用的LonWorks節點模塊，以神經元芯片Neuron3150作為主控制端，W77E58單片機作為受控端進行圖像采集處理。其系統總體框圖如圖1所示。

2 硬件設計

2.1 ZM460圖像采集模塊

　　ZM460圖像壓縮模塊采用JPEG壓縮技術，是一種內置JPEG壓縮功能的數字輸出嵌入式攝像設備，圖像具有多種分辨率,輸出完整的JPEG文件并結合最適應的網絡協議，將圖像通過RS232/485串口輸出圖像。由于該智能節點實時性要求不是很高，故本文采用W77E58單片機來控制。

2.2 W77E58單片機芯片

　　W77E58單片機芯片是一個快速并與8051單片機兼容的微控制器，它的內核經過重新設計，提高了時鐘的速度和存儲器訪問周期速度,W77E58的指令執行速度是標準8051單片機的1.5~3倍。在相同的吞吐量及低頻時鐘情況下，電源消耗也比8051單片機低。W77E58內含32 KB Flash EPROM，工作電壓為4.5V~5.5V，具有1 KB片上外部存儲器，當用戶應用時使用片上SRAM，可節省更多IO口。FIFO存儲器用作對ZM460圖像采集模塊所采集的圖像數據進行緩存，調節W77E58單片機與ZM460圖像采集模塊之間速度的差異,從而采集到完整圖像。ZM460模塊與W77E58單片機之間采用的是RS232接口。

2.3 Neuron 3150芯片

　　Neuron 3150芯片是LON總線的核心,內部包括3個微處理器：MAC處理器、網絡處理器、應用處理器。Neuron 3150芯片[2]的IO8、IO10通過雙排針IO口分別與W77E58單片機的串行通信口RXD、TXD連接。因為神經元Neuron 3150芯片只支持半雙工異步通信,所以應用程序處理器在處理其他事件時將不能夠再顧及串行輸入，有可能發生丟失串口字符的現象。為解決該問題，可以使用硬件握手協議,Neuron 3150芯片的IO0和IO1作為RST、CTS信號,分別與W77E58單片機的P2.4和P2.5引腳相連，為了增強驅動能力,中間再加1個反相器。如圖2所示。

2.4? Neuron 3150芯片收發器

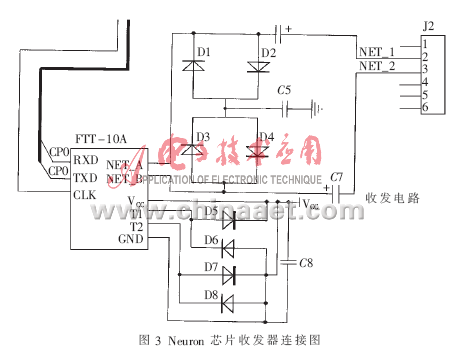

　　收發器是智能節點與LON網之間的接口,是通信電路的核心。雙絞線收發器是最通用的收發器類型。本設計采用變壓器耦合型收發器FTT-10A。神經元芯片收發器的電路圖如圖3所示。另外，還有晶振電路、復位電路和Service電路等。晶振電路為Neuron 3150芯片提供工作時鐘。復位電路用于在智能節點上電時產生復位操作。

2.5? Neuron芯片與PC機的連接

　　Neuron芯片與PC機通過雙絞線連接。主機是1臺PC機，通過PCLTA可以自由地在Lon Works上進行網絡通信。PCLTA(PC Lon Talk Adapter)是一個網絡適配器，在驅動程序的作用下，主機通過PCLTA上網，充當上位機的角色，它是Lon Works網絡的一個特殊節點,其作用是：與神經元芯片進行通信及與外界進行通信(包括手機)。

3? 軟件設計

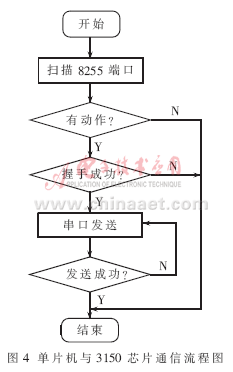

????單片機與Neuron 3150芯片之間的通信流程圖如圖4所示。

3.1 Neuron 3150芯片程序

　　在Neuron 3150芯片中，使用的IO口稱為串口（Serial）輸入/輸出對象。管腳IO8、IO10分別設置為異步串行數據的輸入線和輸出線。該IO對象類型是用于使用異步串行數據格式傳輸數據的場合,如RS-232通信。傳輸格式是:1個開始位、1個數據位、1個停止位。輸入串行IO對象將等待被接收的數據幀開始直到接收了202個以上字符所要時間才結束。限于篇幅，只給出下面接收程序：

　　//接收程序：
　　IO_0 output bit CTS;
　　IO_1 input bit RTS;
　　IO_10 input serial RXD;
　　Network output int fkmingling[b];
　　When (io_change(RTS)to 0)
　　{
　　Unsigned int num;
　　Unsigned long sum,getsum;
　　IO_out(CTS,1);
　　Num=io_in(RXD,inputbuf,7);? //串口接收
　　}

3.2 上位機系統設計

　　上位機采用VB編寫接口程序,通過設置控件Link調用ASP內的發送短信的文件,并獲取Lon Works網絡的節點的變量信息。用ASP＋ADO進行收發短信設計，也可以使遠程主機通過在瀏覽器中輸入服務器的IP地址來監視Lon Works 設備信息。在發送短信之前先填好要發送的手機號和內容。發送短信ASP的主要代碼(部分)如下：

<%
?? ???? ′要發送的手機號碼、要發送的信息內容預先設置好
?? ???? SendNumber=request("SenderNumber")
?Message=request("message")
?if Sendnumber="" or message="" then errmsg="
