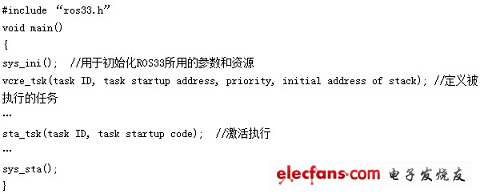

在32位機系統中，由于軟件較復雜，基于操作系統的軟件開發占有重要地位。操作系統的作用是負責整個系統的任務調度、存儲分配、時鐘管理和中斷管理，并提供文件管理等基本服務，S1C33 32位芯片使用EPSON公司的ROS33操作系統，其核心為廣泛應用于各種嵌入式系統的iTron 3.0 OS Kernel，ROS33 Kernel具有：支持μITRON 3.0標準、內核優化并緊湊(最小可為1.7k)、響應快(CPU主頻為33MHz時，最快調度響應時間為7.8 μs)、支持基于ANSI 標準的C語言等特點。本設計的主應用程序框架如下：

?

　　該系統通信協議采用“ID+命令+數據+校驗”的形式，其中，ID為網絡設備標識符，采用ID.18~ID.20。標識符ID.21~ID.28作為固定命令，不參與驗收濾波。數據表示通信的具體內容，校驗采用校驗和的形式，為1個字節。由于CAN總線本身有15位CRC校驗，并且本系統節點數較少，競爭不會十分激烈，所以通信可靠性較高。

　　軟件設計思路如下：系統上電后，S1C33209先對自身和SJA1000初始化，以確定工作主頻、波特率及輸出特性等，然后接收來自上位機的控制命令，同時將獲取的采用數據通過SJA1000傳送到CAN總線上或備份到Flash存儲器中。其中對SJA1000初始化是設計的重點，必須對寫入每個寄存器的內容進行仔細和全面考慮，否則系統將無法正常工作。設上位機SJA1000適配卡的ACR為xx20，AMR為FF00，下位機測控中心SJA1000的ACR為xx40，AMR為FF00。下面是初始化程序：

?

　　由于測控系統對通信實時性要求較高，一旦接收到來自上位機的控制命令必須及時響應，為此CAN總線上接收信息采用中斷方式，即SJA1000無錯地接收到信息后使INT變?yōu)榈碗娖?，下降沿觸發S1C33209外部中斷0，使其進入中斷服務程序，其流程如圖2所示。

?

　　圖2 接收流程圖

　　如果要向CAN控制器發送數據，則必須將符合PeiCAN幀格式的一組數據寫入SJA1000的發送緩沖區，然后調用發送子程序，我們采用查詢方式實現發送，如圖3流程所示。

?

　　圖3 發送流程圖

　　4. 結束語

　　為了進行資源開發，對海洋油田進行探測及對污染進行監測和預防，本文采用EPSON公司的32位單片機S1C33209和SJA1000型控制器設計了一個探測系統，該系統具有高速、功耗低、體積小、易于擴展的特點，實驗表明，系統與上位機通信可靠，基本可以滿足實際需要。

　　本文作者創新點：本文結合EPSON公司的32位單片機S1C33209功耗低、豐富的周邊電路、開發方便等特點，以S1C33209和SJA1000型控制器為核心，實際開發了一種探測系統。
