邏輯處理器LP采用Verilog描述，借助Model-Sim進行功能仿真，驗證模塊功能的正確性。LP單元功能仿真波形如圖2所示。

?

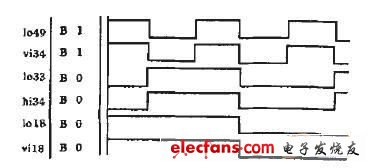

　　圖2 LP單元功能仿真波形

　　驗證功能正確后，借助Synosys的綜合工具Synplify Pro對模塊進行綜合。綜合包括Compiling、Mapping、Optimization。綜合時將經ModelSim。功能仿真驗證的源代碼調人Synplify Pro，執行Compiler，編譯后，創建約束文件。sdc，編輯約束文件對模塊添加約束條件，包括時鐘、面積、扇人扇出、延時等，添加約束后執行綜合，產生網表文件。EDF。根據綜合后給出的。log文件觀察Constraint文件中的約束條件是否滿足需要，例如按照給出的“Worst Path Information，修改約束以滿足Worst Path的要求。綜合完成后在Quartus Ⅱ4。0展開網表文件，布局布線后編譯形成。sof文件，將此文件下級到Alters Nios開發板進行驗證，驗證正確后再借助ModelSim進行時序驗證。

　　3.2 AVRIP核復用

　　AVR8位微處理器AT90S1200IP核由opencores。org提供。整個微處理器IP核包括ALU、PC、SRAM、IR、ROM、I/0，控制等”個模塊，可以分成3個單元;取指單元、執行單元和I/0單元。指令執行時，取指單元負責取出下一個指令，執行單元負責執行當前指令，而LO單元負資和外界的連接。取指單元和執行單元組成微處理器的CPU。

　　整個AVRIP核包括許多寄存器:指令寄存器、指令備份寄存器、程序計數器、通用寄存器、存儲地址寄存器(MAR)，1/O口控制寄存器等。整個系統的工作就是基于這些寄存器之間的數據傳輸。設計所有的寄存器以及它們之間的組合邏輯及其連接就是系統的數據通道設計?？刂颇K決定怎樣進行寄存器傳愉。數據通道和控制單元組成了整個微處理器。

　　對于AT90S12001P核復用，考慮到IP核在SOC中集成整合，首先須徹底了解所復用核的架構和指令集，借助ModelSim進行功能仿真，建立Testbench平臺測試波形驗證功能的正確性，如圖3所示。編譯無誤且功能正確后借助Synplify Pro對IP核飾代碼進行邏輯綜合，如果VHDL程序正確無誤并且其編程風格符合Synplify Pro綜合要求，Synplify Pro將產生一個網表文件(。EDF文件)，再借助QuartusA4。0和ModelSim分別進行FPGA驗證和時序驗證，此過程不斷循環，直至復用的微處理器IP核沒有任何錯誤。

?

　　圖3 AVRIP復用測試平臺Testbench框圖

　　4 FSPLC微處理器核SOC設計

　　4.1 SOC硬件結構

　　根據FSPLCSOC系統功能定義，設計完成FSPLC微處理器硬件結構，如圖4所示。

?

　　圖4 FSPLCSOC硬件結構框圖

　　FSPLCSOC由AT90S1200、布爾處理器BP、存儲器位接口MBI、邏輯處理器LP，CAN總線1。0接口CBI、底板總線接口BBI等6個模塊組成。AT90S1200模塊是SOC的核心，實現PLC指令的執行;BP模塊由兩個位累加器和一個位邏輯堆淺BLS組成，該結構可以有效處理IEC61131-3(國際電工委員會制訂的基于Windows編程語言標準)PLC指令表語句中復雜的嵌套邏輯運算，使運行頻率最高的位指令達到最大的執行速度;存儲器位接口模塊由一個存儲器位尋址接口邏輯和一個8選1選擇器組成，為布爾處理器和數據存儲器之間的位訪間接口;CAN總線1。0接口CBI模塊和外部基于Atmega8515的USB-CAN適配器相連，通過此適配器FSPLC可以和其他帶有CAN接口的PLC實現CAN通訊;通過底板總線接口BBI模塊可以在FSPLC片外擴展模塊，最多可以達到8個，包括I/0擴展模塊、AID模塊、D/A模塊、計數模塊等。其中AT90S1200，MBI，LP，CBI，BBI模塊通過內部總線連接，BP通過MBI模塊轉換實現和其他模塊的連接。
