引言

聲音導引系統，主要是靠聲音來完成對機器的智能控制，既方便又快捷。尤其是環境比較惡劣、不適合人類停留的地方，可以依靠聲音來控制機器的正常運行。聲音導引系統也是智能化控制的一個方面，對未來的智能化發展有較大的促進作用，對未來智能機器人的研究也大有幫助。

1 系統總體方案

如圖1所示，聲音導引系統由1個可移動聲源S，聲音接收器A、B和C構成。其中，可移動聲源由發聲模塊和無線接收模塊組成；A、B、C三處各放置一個聲音接收器。

針對系統設計要求，可以采用以下實現方案：在O點設置一個STM32單片機控制器，作為A、B、C三個聲音接收器的公共控制器，并通過一個公共無線發送模塊向可移動聲源發送反饋信號?？梢苿?dòng)聲源開始運動并發出聲音后，聲音接收器A、B和C收到聲音，將聲音信號分別傳送給STM32單片機，由STM32單片機判別A、B和C哪個聲音接收器先接收到該聲音信號。

若聲音接收器B先收到，則不發送反饋信號給可移動聲源。一旦聲音接收器A先收到聲音信號，表明可移動聲源已經在定位誤差的范圍內到達Ox線，無線發送模塊立即向可移動聲源發送反饋信號，可移動聲源接收到該信號后，立即停止運動。該方案電路簡單，只需要一套無線收發系統，因此也節約了成本。

2 系統硬件設計

本系統中，可移動聲源由EDC-CarX V1．0-2007．06四驅版DIY競賽小車、日本NEC電機控制ASSP芯片MMC-1、STM32 Cortex-M3系列單片機、無線接收模塊、天線、蜂鳴器組成；音頻接收模塊、無線發送模塊、天線組成聲音接收器。

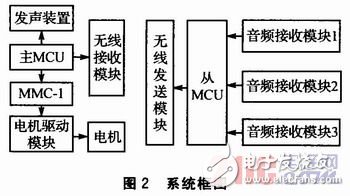

如圖2所示，本系統主要靠無線模塊實現主從控制器之間的通信，進而通過MCU-1來控制電機的運行狀態。由于該系統要求系統的響應速度快、功耗低、穩定性高等，一般的C51單片機不能滿足要求，綜合考慮選擇ST公司Cortex-M3系列的STM32F1103VE作為主控芯片。該芯片基于專為要求高性能、低成本、低功耗的嵌入式應用設計的ARM Cortex-M3內核。其特點如下：工作時鐘頻率最高達到72 MHz；單周期乘法和硬件除法；256～512KB的Flash，高達64 KB的SRAM；睡眠、停機和待機3種低功耗模式；2通道12位D／A轉換器；多達13個通信接口；11個定時器，可以進行輸入捕捉／輸出比較／PWM信號通道和增量編碼輸入。

可移動聲源電機部分由STM32-F103VE、MMC-1和L293芯片驅動，其控制、驅動電路如圖3所示。MMC-1和L293都是直流電機的控制芯片，這種組合更有利于精確控制。

無線接收模塊電路如圖4所示。SCDRX2DS為無線接收模塊的控制芯片。301是電路的穩壓芯片，起到電壓保護的作用。

3 軟件設計

本系統的軟件部分主要分為移動聲音模塊和聲音接收模塊。采用ST公司提供的函數庫進行開發。該函數庫是一個固件函數包，它由程序、數據結構和宏組成，包括了微控制器所有外設的性能特征，以及每一個外設的驅動描述和應用實例。通過使用函數庫，無需深入掌握細節，用戶就可以輕松地應用外設，從而大大縮短了用戶的編程時間，進而降低了開發成本。為了減小開發難度，本設計以引用函數庫為主，添加自己的用戶程序完成整個系統的軟件部分。

3．1 移動聲音模塊

本模塊主要實現移動聲音控制器的功能。利用延時的方法產生高低電平來驅動蜂鳴器產生聲源。通過SPI串口和NEC的從控芯片進行通信，發送命令進而來控制電機的運行狀態。通過無線模塊接收的信息先暫存在SPI的緩沖區中，以備控制命令及時發送。發送的控制命令有前進、后退、左轉、右轉和停止信號。移動聲音模塊控制流程如圖5所示。

3．2 聲音接收模塊

本模塊的功能主要是循環接收傳感器的信息，根據3個接收器傳回聲音的順序不同，來判斷移動聲音的位置和運行狀態，進而將前進、后退、左轉和右轉控制命令發送給移動聲源。由于該控制器的采樣頻率要高，因此把主控制器的時鐘頻率通過PLL調到最大72 MHz。聲音接收模塊控制流程如圖6所示。

4 系統測試

測試儀器包括：100 MHz數字示波器，數字萬用表（型號VICTOR-VC890D），STM32單片機開發板，秒表，卷尺。

用示波器觀測單片機、MMC-1芯片的輸入／輸出引腳信號波形，用數字萬用表檢查元件有無虛焊，從而確定對電機的驅動情況。

用秒表、卷尺測試小車運動的平均速度，并量取定位誤差。假設小車初始位置為S0，小車停止位置為S且SS0與間夾角為α，全程運動時間為t，S與0x線間距離為d，則小車平均速度為SS0·tan（α／t）。

測試數據如表1所列。

結語

可移動聲源開始運動并發出聲音，3個聲音接收器收到來自可移動聲源的聲音信號后，立即發出各自載波頻率的反饋信號給可移動聲源。可移動聲源根據接收到的不同信號頻率判斷反饋信號的源頭，從而由MCU發出相應控制信號（前進、倒退和轉彎），導引可移動聲源在定位誤差的范圍內。
