利用TJA1080的FlexRay總線接口設計

介紹基于TJA1080的FlexRay總線在數字信號處理器（DSP）C5509上的實現。整個系統以DSP為核心，采用TJA1080總線控制器實現FlexRay通信協議，進行數據收發；制造簡單，集成度高，功耗低，適用于車內多種電子設備的局域總線實現。

關鍵詞 ?FlexRay 總線? TJA1080 ?C5509

引言

　　現今的汽車電子設備越來越多，早期的CAN總線已經不能很好地解決眾多電子設備之間的通信，通信速度更高和通信更安全的車內總線成為汽車電子的迫切需求。FlexRay總線是最近推出的一種先進高速串行同步和異步通信系統。該總線具有故障容限，可提供500 kbps～10 Mbps的確定數據傳輸速率和24位CRC（循環冗余）校驗碼。其通信速度和安全機制均滿足目前車內電子設備的需求。

　　本文介紹一種在數字信號處理器（DSP）C5509上實現FlexRay總線的方法。使用恩智浦半導體公司（NXP，原飛利浦半導體公司）的FlexRay總線控制器TJA1080。TJA1080負責將各個設備的數據傳輸?shù)紻SP，由DSP對數據進行分析和處理。由于系統采用DSP作為核心，故可以對車載電子的數據進行復雜的處理。

1? FlexRay總線及其控制器

　　TJA1080FlexRay總線是一種全新的總線系統。其主要特性有：

　?、? 支持雙通信通道，每個通道的速度均達到10 Mbps。與CAN協議相比，可用的帶寬提高了10～40倍。
　?、? 總線數據的訪問是基于同步時基的。該時基通過協議自動建立和同步，并提供給應用層。時基的精確度介于0.5 μs和10 μs之間。由于采用同步時基，消息在通信周期中擁有固定位置，接收器已經提前知道了消息到達的時間，因此可以可靠、準時地傳送安全應用相關的信息。
　?、??FlexRay總線提供消息冗余傳輸和非冗余傳輸兩種選擇，系統可以進行優化，以提高可用性或吞吐量。用戶無需調整現有節點中的軟件就可以擴展整個系統；同時，支持總線或星型拓?fù)浣Y(jié)構。FlexRay總線提供了大量配置參數（如通信周期的持續時間、消息長度等），可以支持對系統進行調整，以滿足不同應用場合的需求。
　?、? FlexRay總線在重負載下可以關閉部分節點，使其僅接收數據而不發送數據，減少數據重發次數，使得總線負載很快下降。

　　FlexRay總線的這些特性使其可以替代CAN總線,適合車載骨干網絡、分布式控制系統以及安全系統等應用場合。目前，已有多家公司生產FlexRay總線控制器。本文選用恩智浦半導體公司的TJA1080總線控制器，介紹其內部結構以及與DSP的軟硬件連接方法。

　　TJA1080總線控制器的內部結構如圖1所示。從圖中可以看出，TJA1080總線控制器主要由狀態機、信號路由器、輸入/輸出管理模塊、收發模塊以及發送器等組成。

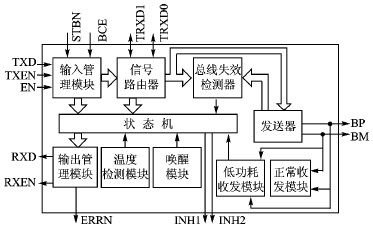

圖1? TJA1080結構框圖

　　物理層通道有一個獨立的接收發送通道，速度最高可以達到10Mbps。在工作狀態下，主機可以訪問TJA1080的接收模塊和發送器，通過對其操作實現對物理層數據的收發?？偩€上的數據幀都將到達總線上所有的TJA1080，每一個TJA1080在收到總線數據幀后，都將經過接收濾波器；濾波器將不屬于自己地址的數據幀濾除，只將屬于自己的數據幀和廣播幀存儲到接收FIFO中。

　　TJA1080的溫度檢測模塊用于檢測設備溫度，超過一定溫度將自動關閉總線收發。喚醒模塊負責將處于SLEEP狀態的總線節點喚醒，但超過一定時間仍無數據收發后重新進入SLEEP狀態，從而降低整個系統功耗?？偩€失效檢測器負責檢測整個總線的狀態，當發現總線負載較重時，將自動關閉發送器，此時該節點只能接收數據而不能發送數據，這樣總線上的數據幀將很快被相應節點接收，迅速減輕總線負載。低功耗收發模塊負責低功耗工作模式下數據的收發，采用減少數據重發機制，雖然降低了數據安全性，但同時也降低了整個系統功耗；配合溫度檢測模塊，可以從軟件上實現降低總線溫度。

　　主機對TJA1080的管理主要是通過輸入/輸出管理模塊進行數據的收發操作，下面結合DSP介紹接收數據的軟硬件實現方法。

2? 系統硬件結構

　　整個系統由C5509、TJA1080、ADC/DAC以及Flash等組成，其硬件連接如圖2所示。DSP是核心控制單元；ADC用于采集模擬信號，轉變成數字信號；DAC負責將數字信號轉換成模擬信號；Flash用于保存DSP所需的程序，供DSP上電調用。此外，使用DSP的HPI接口連接到PC機，這樣所有的總線數據均可以通過PC機存儲和顯示，PC機的數據也可以通過DSP發送到總線上。

圖2? 系統硬件結構框圖

　　ADC負責采集電子設備的數據，可以是溫度傳感器數據、顏色傳感器數據、語音信號、圖像信號或者其他信號。DSP對這些數據進行處理后，將處理后的結果根據不同的情況通過TJA1080發送到總線上的其他節點；相反，DSP通過TJA1080讀取總線上其他節點發送的數據幀，并對這些數據幀進行處理，將結果發送到DAC，可以實現對本節點電子設備狀態的控制。

3? TJA1080與C5509的硬件設計

　　TJA1080與C5509的連接是系統硬件連接的主要組成部分，如圖3所示。使用C5509的緩沖串口（McBSP）連接TJA1080。緩沖串口是C5509的多通道串口連接設備。TJA1080的連接為異步串口（UART），這里使用DSP的緩沖串口模擬異步串口，實現與TJA1080的連接。TJA1080的其他輸入/輸出引腳使用C5509的通用I/O（GPIO）口控制，實現對TJA1080的各種狀態的檢測和控制。

圖3? TJA1080與C5509的連接圖

　　將緩沖串口的數據輸入（DR）和幀同步輸入（FSR）同時與UART的發送數據線相連，這是因為UART的串行數據線既有數據信息，又有幀信息。而此時UART的接收數據線與緩沖串口的數據輸出線相連。

　　DSP使用緩沖串口內部的采樣時鐘，緩沖串口可以配置成接收和發送數據，UART的1位數據對應于緩沖串口的16位數據。軟件必須將DSP要發送的1位數據擴展成需要發送的16位數據，同樣也要將接收到的每16位數據壓縮成1位數據。這就要求設置采樣速率發生器產生一個內部串行時鐘，是串行波特率的16倍。因為每個UART字都以一個下降沿開始，這個下降沿可以用作幀同步輸入，因此數據線和幀同步信號都連接到UART的輸出上就可以得到這一信號。

　　為了以8N1格式（8個數據位，沒有奇偶校驗位，1位停止位）給UART發送1位數據，發送器應該分為兩個部分： 第一部分包含9個16位的字，是起始位和8個數據位；第二部分包含2個8位的字，是停止位。其他UART的格式可以通過調整幀字的數量來實現。當以16位數據發送UART時，UART的“1”被編碼為0xffff，“0”被編碼為0x0000。停止位編碼為8位字，以便調整為1.5位停止位，以適應可能需要的其他UART格式設置。數據傳輸?shù)臅r序如圖4所示。

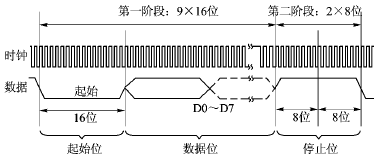

圖4? 緩沖串口和異步串口數據傳輸時序

4? TJA1080與C5509的軟件設計

　　C5509與TJA1080的數據通信流程如圖5所示。系統初始化后，C5509判斷當前是否有數據讀寫。數據讀是通過判斷是否有掛起的串口接收中斷，該中斷由TJA1080產生，一旦TJA1080收到總線數據幀，就發出該中斷；數據寫是通過判斷上層程序是否有數據發送的軟件中斷，若有，則通過緩沖串口發送到TJA1080。無數據讀寫的情況下，C5509將定期檢測TJA1080的收使能（RXEN）和錯誤輸出（ERRN）引腳，以便確定TJA1080是否正常工作；也可以根據需要，將TJA1080設置到低功耗狀態。如果讀取的數據的校驗錯誤較多，則表明無線通信當前的信道噪聲很大，或者TJA1080的總線被干擾出現紊亂。C5509通過I/O口設置總線保護使能（BGE）引腳為高，使得TJA1080停止向總線發送數據，從而避免在低信噪比情況下多次重復發送同樣的數據，縮短無效通信時間。

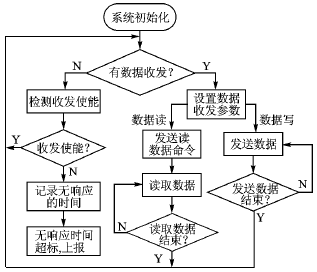

圖5? 數據通信流程

5? 總結

　　本文詳細介紹了基于C5509和TJA1080的總線控制器連接設計方法。使用C5509的緩沖串口連接總線控制器TJA1080，實現FlexRay總線的數據收發；使用TJA1080模塊的串口對數據操作。整個系統連接簡單，實用性強。
