　　考慮到各種機型的駕駛艙功能的共性，即系統模塊多、通信頻繁、結構復雜而導致模塊間布線繁雜，以及由此產生的干擾等問題，提出一種駕駛艙硬件仿真方案，該方案可以滿足駕駛艙各模塊間穩定通信，且簡化布線。

　　1 方案確立

　　駕駛艙仿真主要以報文的形式承載各系統模塊的操作信息，通過上位機完成邏輯運算，實現駕駛艙功能仿真。駕駛艙仿真設計的原則是穩定，即整個駕駛艙網絡應具備一定的容錯能力，在數據傳輸過程中若產生沖突競爭，則應有一種機制解決沖突，且不丟失數據，而CAN(Co-ntroller Area Network)是一種有效支持分布式控制或?qū)崟r控制的串行通信網絡，具有突出的可靠性、實時性和靈活性，基于此選取CAN總線作為整個駕駛艙網絡通信方案。由于飛機駕駛艙結構復雜、功能繁多，所以需對駕駛艙進行功能模塊劃分，各模塊間通過CAN總線進行通信，以下即從系統總體設計、CAN節點通信接口硬件設計和數據傳輸軟件設計3個方面詳細闡述該方案。

　　2 系統總體設計

　　飛機駕駛艙中的顯示部分主要有電子飛行儀表系統(Electronic Flight Instrument System，EFIS)，飛機電子中央監控(Electronic Centralized Aircraft Monito-ring，ECAM)，分別由3臺觸摸屏顯示器顯示，其顯示邏輯統一由上位機控制。操作部分有頂版、中央操縱臺、遮光板，側桿，這4部分全部由硬件實現，基于區域劃分的原則將其進行模塊劃分，每二模塊為一節點。整體架構如圖1所示。

?

　　由于各節點間存在邏輯控制關系，所以采用多主方式通信，CAN總線網絡上任一節點均可作為主節點向其他節點發送數據。上位機作為其中一個節點，通過CAN總線智能適配卡與網絡上的各節點進行通信，負責主要的邏輯運算和駕駛艙顯示功能的控制，其他節點不僅完成操作動作的采集，還根據邏輯要求互相控制。

　　3 CAN節點通信接口硬件電路設計

　　由于駕駛艙各節點間的控制邏輯復雜，數據量大，通信頻繁，故對各節點主控芯片的存儲容量有較高的要求，且對CAN總線網絡中數據傳輸?shù)姆€(wěn)定性也有較高要求。選取C80C51F040作主控芯片，因其擁有4352B RAM以及64KB的FLASH，滿足程序應用需要。它內部集成CAN控制器，它兼容CAN技術規范2.0A和2.0B，主要由CAN內核、消息RAM(獨立于CIP51的RAM)、消息處理單元和控制寄存器組成。CAN內核由CAN協議控制器和負責報文收發的串行/并行轉換RX/TX移位寄存器組成。消息RAM用于存儲報文目標和每個目標的仲裁掩碼。這種CAN處理器有32個隨意配置為發送和接收的報文目標，并且每一個報文目標都有自己的識別掩碼，所有的數據傳輸和接收濾波都是由CAN控制器完成，而不是由CIP51完成。C8051F04O所具備的完善的CAN總線控制器和獨立的CAN信息緩沖區，可以解決MCU(Micro Control Unit)與CAN總線之間串/并轉換、不同節點間波特率誤差的校正、以及MCU與CAN總線通信的沖突競爭和同步等問題，為CAN總線網絡具有較高穩定性提供了可靠的保障。

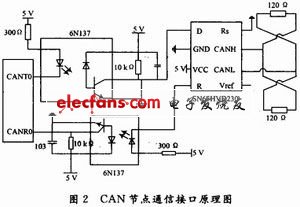

　　CAN總線的收發器選用TI公司的SN65HVD230芯片，該芯片正常模式下的低電流設計使得芯片的發熱量小(典型數值為370μA)，而且其優化的驅動器設計使得信號質量得到進一步改善;為進一步提高系統抗干擾能力，在主控芯片C80C51F040和收發器SN65HVD230之聞加入光耦6N137進行電氣隔離，由于通信信號傳輸?shù)綄?dǎo)線的端點時會發生反射，反射信號會干擾正常信號的傳輸，因而總線兩端接有終端電阻以消除反射信號，有效隔離CAN總線上的干擾信號，提高了系統可靠性。如圖2所示。

?
