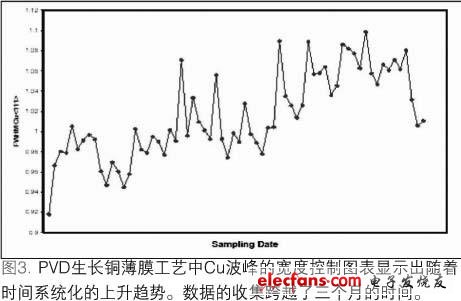

這種設備最初的一種應用是監測一系列物理氣相淀積(PVD)的反應腔，這些反應腔在銅互連金屬化制程中被用來淀積TaN/Ta/Cu襯墊層和籽晶層。這種監測作為標準的平面電阻，膜厚量測的補充而存在。薄膜堆棧中Ta和Cu成分的織構強度和譜線展寬數據都需要收集。TaN層具有無定形結構，因此無法監測。圖3說明了一個從銅元素峰寬控制圖表中輸出的例子。數據的趨勢穩步向上，表明PVD銅籽晶的平均晶粒大小隨著時間在減小。圖4說明了在相應的Rs圖表中類似但并不十分顯著的增加。隨后的設備診斷發現受影響的反應腔一個閥門有空氣泄漏的現象。泄漏影響到濺射工藝，進而影響銅籽晶層的淀積，這一過程極有可能是在淀積和淀積之后的自退火過程中，由于銅在Ta表面的遷移率下降造成。更換了閥門之后,Rs和銅元素峰寬的值都變小，我們從圖3和圖4控制圖表中的最后三個數據點可以看出。

?

?

　　問題診斷

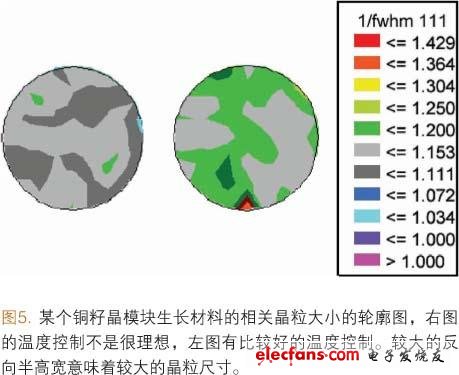

　　這里舉一個問題診斷的例子，它是因為不良的溫度控制導致某銅籽晶模塊生長的材料晶粒尺寸產生偏移。通過對該模塊生長的銅作日常的平板電阻和膜厚監測，并沒有發現任何異常，但線上的XRD系統顯示相關的晶粒尺寸有偏移(反向半高寬FWHM)。圖5說明了某個銅籽晶模塊生長材料的相關晶粒大小的輪廓圖，右圖的溫度控制不是很理想，左圖有比較好的溫度控制。較大的反向半高寬意味著較大的晶粒尺寸。

?

　　工藝研發

　　利用線上XRD設備進行工藝研發復雜程度各不相同。一方面，工藝改變造成的無圖形薄膜微結構的變化可以較快的被發現。這既包括一盒硅片內片與片的差異，也包括某片上邊緣和中心的差異。然而，更多的研究集中在有圖形的硅片上。這里舉一個最近研究中遇到的例子，它是有關于化學機械拋光(CMP)之前對電鍍淀積(ECD)銅進行不同熱退火工藝引起的效應。工業界通常使用低溫?zé)嵬嘶鸸に嚪€(wěn)定銅微結構。在這個問題中，我們研究了不同的退火溫度對不同線寬銅晶體織構的影響。我們使用了IBM測試芯片上一個有200um×200um大小的宏單元，對其做衍射掃描，并做數據精簡處理，最終提供有關譜線展寬和銅的織構強度等量化的數據。一盒硅片中的每片都會測量其中五個單元的宏，既有硅片中央的單元，也有邊緣的單元。

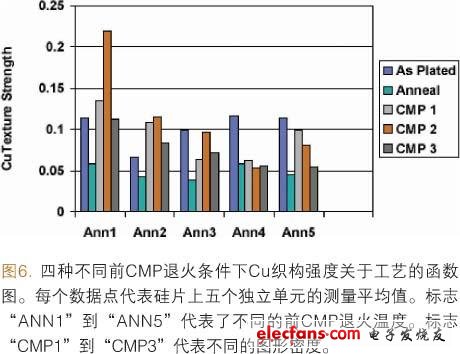

　　硅片在制程中的三個不同步驟進行測量：電鍍之后，前CMP退火之后，金屬化之后。圖6說明了在M1測得的銅織構強度的結果。我們將最終結果作了平均，因為沒有觀察到銅微結構在硅片中央和邊緣有任何不同。從數據中可以看出很多趨勢，但應該強調的是，微結構的數據可以與其他線上量測的結果直接聯系起來，特別是硅片的良率。所有的結果綜合起來，可以選擇出該技術節點比較優化的前CMP退火條件。

?

　　討論

　　隨著大部分實驗室分析設備已經在晶圓工廠使用，將XRD量測設備整合進其中需要設備供應商、衍射方面的專家、設備工程師通力合作。

　　對于工藝研發，設備匹配或者問題診斷，我們的經驗一直在增長。針對手邊的每一個問題，都需要建立特定的流程。數據的收集只需要一盒硅片，在以往通常需要幾盒。實驗的設計與傳統的情形很像，在這種情形之下，F(xiàn)AB沒有能力作X射線分析。但有一點是不同的，即設備的高產出值為我們提供了更多的采樣點。在實驗室，整片晶圓的采樣是一項既艱苦又耗時的任務，而如今已經可以作為一項日常的工作。數據可以用同一片硅片在不同的工藝站點收集。這既提供了機遇同時也提出了挑戰。機遇在于我們可以日常的監測到薄膜結構中的異常，比如硅片中央和邊緣的差異，這意味著工藝設備異常的微結構變化，我們同時還可以對制程窗口較小的工藝加強控制。挑戰在于如何應用這樣龐大的數據庫。在傳統情況下，分析者直接面對單個采樣點，試圖從每一個衍射譜線中盡可能多的獲得信息。在使用了這樣的線上設備之后，焦點便轉移到如何對數據精簡算法自動得到的參數數據進行篩選。只有在發現一種或者多種異常的時候才需要對衍射譜線作詳細的研究。

　　將XRD設備用作線上檢測的工具面臨著各種各樣的挑戰。其中主要的問題是如何選擇合適的參數作追蹤。在很多情況之下，這種選擇具有針對性。例如，檢測鋁淀積的設備主要關注其織構，因為它是鋁互連線電致遷移表現的一個主要參數。但是，對于銅互連，問題變得更加復雜，織構和晶粒尺寸都需要進行檢測。為了正確的選擇參數，我們需要事先了解材料的特性，或者對幾個參數進行若干個月的檢測，并將它們的變化與其他量測設備、良率、可靠性的數據進行比較，最終做出結論。

　　結論

　　第一代線上X射線衍射計已經被成功的整合進入300mm半導體研發制造工廠。該設備作為多面手，不僅可以應用于線上監測，而且可以進行問題診斷，工藝研發。它更是將復雜的分析技術應用于量測一個很好的例子。
