以下就是電冰箱溫度告知電路的構成及原理的解釋和說明：

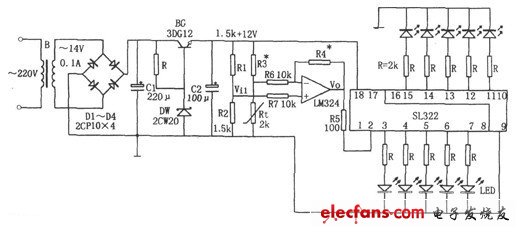

如圖所示為電冰箱溫度告知電路。該電路由降壓整流電路、溫度檢測元件Rt、集成運算放大器LM324、電平顯示集成電路SL322等組成。其中降壓整流電路為整個電路提供直流電壓，Rt為熱敏電阻，SL322用于驅動發光二極管發光。當電冰箱內溫度升高時，Rt的阻值下降，相應Vi1下降，它通過LM324放大后，使電壓Vo上升，Vo被直接送入SL322，以驅動發光二極管發光，且因SL322的輸入電壓上升，被點亮的發光二極管數目增多。反之，當電冰箱內的溫度降低時，被點亮的發光二極管數目減少。確定好1只發光二極管表示的溫度后，則由發光二極管被點亮的數目即可知電冰箱內的溫度。圖示電路在0℃時只有1只發光二極管點亮，18℃有10只發光二極管點亮，則平均每隔2℃的變化將引起l只發光二極管的亮或滅。如果想使電冰箱內的溫度越低時被點亮的發光二極管越多，則可將R3與R4的位置對調一下即可。

熱敏電阻Rt選用MF51型，使用范圍為-55～+125℃，靈敏度高。使用時對其進行定標的方法是：先把Rt與溫度計綁在一起，兩個測溫頭盡量靠攏，以減小誤差，然后將Rt的兩根引線與萬用表的表筆連好，并把量程開關放在R×1k擋，最后把兩個測溫頭放入冷藏室或冷凍室內，即可測出Rt在所要求的低溫時或高溫時顯示的阻值。一般測兩次取平均值較好。通常冷藏室內溫度為2～8℃，取顯示溫度范圍為0～18℃即可滿足要求。調試時，先取R3的阻值等于Rt最低顯示溫度對應的值，然后將Rt換成電位器，并將它調至最高溫度Rt對應的值，再調整Rt，使發光二極管全部點亮。最后調電位器，使阻值等于最低顯示溫度Rt對應的值，調整R3使1個發光二極管點亮即可。本電路可通過發光二極管的顯示從冰箱外部得知電冰箱內的溫度。不過電路接入中需注意的是：Rt應放在溫度較均勻且能代表整個箱內的平均溫度的冷藏室內側壁中點。
