機器人定位、傳感器網絡標定與環境建圖是普適機器人系統中三個相互耦合的基本問題，其有效解決是普適機器人系統提供高效智能服務的前提。本文提出了普適機器人系統同時機器人定位、傳感器網絡標定與環境建圖的概念，通過分析三者之間的耦合關系，給出同時定位、標定與建圖問題的聯合條件概率表示，基于貝葉斯公式和馬爾科夫特性將其分解為若干可解項，并借鑒Rao-Blackwellized粒子濾波的思想分別求解。首先，聯合傳感器網絡對機器人的觀測、機器人對已定位環境特征的觀測以及機器人自身控制量，設計了位姿粒子的采樣提議分布和權值更新公式;其次，聯合傳感器網絡對機器人運動軌跡及已定位環境特征的觀測，設計了傳感器網絡標定的遞推公式;然后，聯合傳感器網絡和機器人對（已定位或新發現）環境特征的觀測，設計了環境建圖的遞推公式。給出了完整的同時定位、標定與建圖算法，并通過仿真實驗驗證了該算法的有效性。

　　在機器人研究領域中，普適機器人系統是傳感器網絡技術與服務機器人技術的交叉領域［1?3］，通過將這兩種技術有效結合實現了兩者的優勢互補：一方面，傳感器網絡可視為機器人感知能力的延伸，遍布整個環境的傳感器網絡能夠為機器人提供全局感知能力，彌補機器人對全局環境感知能力的缺陷;另一方面，機器人可視為傳感器網絡的執行機構，從而使傳感器網絡具備了主動服務能力。因此，普適機器人系統在面積較大、動態性較強的服務環境，如家庭、醫院、展覽館等具有重要應用前景。

　　眾所周知，自身定位和環境地圖構建是移動機器人進行環境認知及路徑規劃，并最終提供高效智能服務的基礎［4］。對普適機器人系統而言，傳感器網絡標定同樣是保證其高效工作的重要一環，已標定傳感器網絡能夠實時定位機器人和環境動態目標，并據此動態更新環境地圖。事實上，不知道傳感器節點位置而采集的數據在實際應用中并沒有太大意義［2］。在將普適機器人系統引入某一服務環境伊始，機器人定位、傳感器網絡標定和環境建圖就成為其面臨的三個基礎問題［3］。其中定位貫穿于機器人工作的始終，而傳感器網絡標定和環境地圖構建則在普適機器人系統正常工作之初完成，并在工作過程中隨網絡節點或環境變化而實時更新。此外，分析可知，普適機器人系統中機器人定位、傳感器網絡標定和環境建圖三個問題相對獨立而又互相耦合：一方面，傳感器網絡提供全局觀測，能輔助機器人完成動態環境下的定位;另一方面，傳感器網絡的精確標定是其輔助機器人定位的前提。更進一步地，通過對已建地圖的觀測，將有助于提高傳感器網絡標定精度和機器人定位精度。若僅探討機器人定位、環境建圖二者之間耦合關系，則退化為目前國內外學者廣泛研究的同時機器人定位與環境建圖（Simultaneouslocalizationandmapping，SLAM）問題。

　　在同時機器人定位與環境建圖方面，利用概率方法解決SLAM問題是目前的研究方向和熱點［4］，其中，基于擴展卡爾曼濾波（ExtendedKalman?l-ter，EKF）的SLAM方法不適于解決存在非高斯噪聲情況的估計問題［5］;粒子濾波方法適用于非線性和非高斯情形，但這種方法在問題維數較高時計算量過大，難以滿足系統實時性要求;Rao-Blackwellized粒子濾波用擴展卡爾曼濾波處理非線性部分，用粒子濾波處理非高斯部分，因此同時具備擴展卡爾曼濾波和粒子濾波的優勢，并已被成功應用于SLAM中［6?8］。然而，由于傳感器機載，機器人觀測誤差與運動誤差相耦合，定位和建圖誤差會隨機器人運動距離發生不可避免的擴散［9］。文獻［10］提出了基于粒子濾波的無線傳感器網絡輔助SLAM方法，用于解決求解問題空間維數高和多數據關聯問題;文獻［11］提出了基于傳感器網絡分布式感知的移動機器人SLAM方法，來創建大規模環境的精確地圖;文獻［12］提出了無線傳感器網絡環境下基于粒子濾波的移動機器人SLAM算法。上述方法雖然都體現了利用傳感器網絡的全局觀測來輔助SLAM的思想，但都尚未考慮傳感器網絡節點的標定問題，而該問題的有效解決是傳感器網絡輔助機器人定位和環境特征建圖的基礎。

　　在同時傳感器網絡標定與機器人定位方面，文獻［13］提出了一種基于機器人的攝像機網絡在線自標定方法，以此為基礎，文獻［14］提出了一種分布式感知協作的移動機器人MonteCarlo定位方法，利用已完成標定傳感器網絡的觀測來輔助機器人定位。事實上，類似于SLAM問題，傳感器網絡標定與機器人定位可以同時進行（即同時傳感器網絡標定與機器人定位），針對該問題，文獻［15］提出了一種基于Rao-Blackwellized粒子濾波的同時傳感器網絡標定與機器人定位方法，但對于聯合機器人定位、傳感器網絡標定和環境建圖的研究，目前尚未展開。

　　考慮到普適機器人系統同時機器人定位、傳感器網絡標定與環境建圖問題的耦合關系，為充分融合定位、標定和建圖過程中涉及的多類信息來源，并避免繁瑣的傳感器網絡離線標定環節，本文提出了普適機器人系統同時定位、標定與建圖的概念。在進行三者的聯合求解時，從概率的角度進行理論分析，將聯合條件概率分解為若干可解項分別求解?；赗ao-Blackwellized粒子濾波思想，聯合機器人控制信息、傳感器網絡對機器人的觀測，以及機器人對已建環境地圖的觀測估計機器人位姿粒子及其權值分布，進而根據傳感器網絡對機器人和已建環境地圖的觀測來標定傳感器網絡的參數，最后聯合機器人和傳感器網絡對環境的觀測構建家庭環境的特征地圖。

　　1系統描述

　　1.1系統構成

　　本文討論的對象為普適機器人系統，該系統主要由三個部分構成：具備普適感知和處理能力的傳感器網絡及處理主機、與普適處理主機交互的移動式服務機器人，以及環境中的各種目標（包括服務對象、操作物品及環境路標等，這里統稱為目標）。圖1給出了一個典型的家庭普適機器人系統的示意圖，其實現方案如下：由RGB-D攝像頭作為節點構建傳感器網絡，該攝像頭能夠同時獲取視域范圍內目標的顏色和距離信息，各RGB-D攝像頭通過數據線連接到一臺處理主機的圖像采集卡上，該主機負責分析處理各攝像頭所捕獲的圖像，并通過無線網絡實現與服務機器人的通訊;家庭服務機器人平臺選用配備手眼系統的Pioneer3DX型移動機器人，并為該機器人設計標識色塊以便傳感器節點觀測定位;選取家庭環境和目標的尺度不變特征變換（Scaleinvariantfeaturetransform，SIFT）［16］進行特征檢測、匹配和識別。此外，為家庭常見目標粘貼標識其名稱、功能及用法等信息的QRcode標簽，通過閱讀標簽機器人能實現對物品的深層次認知。

　　傳感器網絡的節點部署需要綜合考慮節點觀測范圍、能耗、障礙分布等因素，該問題已有相關文獻論述［17?19］，在此不做過多討論，假定傳感器節點已被較為合理地部署。

　　2普適機器人系統同時定位、標定與建圖

　　2.1基本思想

　　從概率的觀點看，普適機器人系統同時定位、標定與建圖問題可以用概率密度

　





















?

　　同時定位、標定與建圖問題的本質是多傳感器

　　信息融合意義下的狀態估計問題。本文采用序貫方式融合兩類觀測信息進行狀態的觀測更新，針對每一類觀測，當同時存在多個該類觀測時，仍然采用序貫方式加以融合，如對于步驟2中2）的觀測更新，當存在多個傳感器節點對機器人的觀測時，采用序貫方式融合多傳感器節點的觀測信息，該策略同樣應用于步驟2中3）、步驟3中2）和步驟3中3）中存在多個同類觀測的情形。假定普適機器人系統中包含一個移動機器人和一個由M個節點構成的傳感器網絡，且環境中包含N個特征點，粒子個數選為K.在極端情形下，即各傳感器節點始終可以觀測到機器人和所有環境特征點，且機器人在任意時刻也都可以觀測到所有環境特征點時，本文算法所要融合的數據量最大，通過算法分析可知此情況下算法循環次數為K（M（N+1）+N（M+1）），或者說，本算法在最壞情況下的時間復雜度為O（KMN）

　3實驗與分析

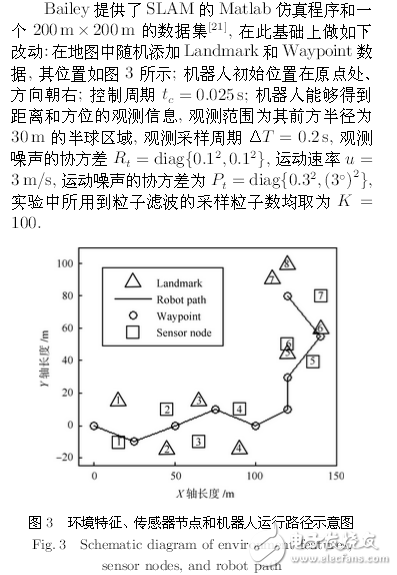

　　由于實際的普適機器人系統尚未搭建完成，僅進行了仿真實驗，驗證本文方法的可行性和有效性.

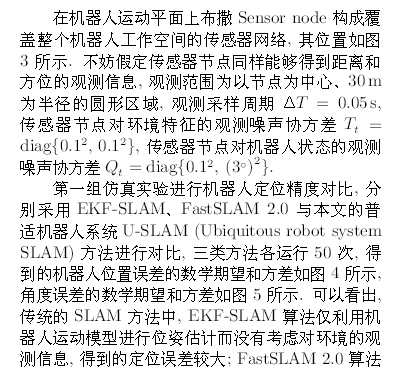

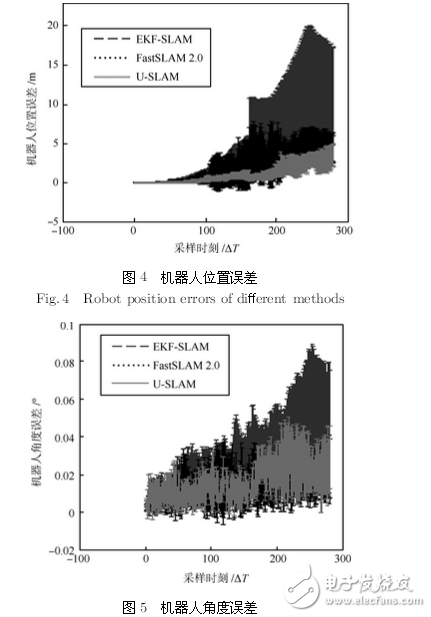

　　由于充分考慮機器人觀測信息，定位精度較高，但由于傳感器隨機器人運動，導致這兩種傳統SLAM方法都存在定位誤差隨運動時間明顯增大的缺陷。而本文U-SLAM中，由于傳感器網絡各節點獨立于機器人，解除了觀測與機器人運動之間的數據耦合，在明顯提高機器人位姿估計精度的同時，估計的穩定性也有大幅改善.

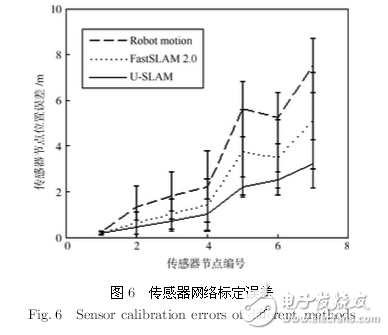

　　第二組仿真實驗進行傳感器網絡標定精度對比，分別對僅依據運動方程的機器人位姿、依據FastSLAM2.0的機器人位姿，以及本文的普適機器人系統U-SLAM中聯合機器人位姿與環境特征這三類傳感器網絡標定方法進行對比，三類方法各運行50次，得到的傳感器網絡標定誤差的數學期望和方差如圖6所示?？梢钥闯?，僅依據運動方程的方法，機器人位姿估計誤差隨運動距離迅速增加，得到的標定結果誤差很大，難以滿足要求;依據FastSLAM2.0算法能夠有效減少機器人位姿估計誤差，從而提高了節點標定的精度，但由于僅考慮了節點對機器人的觀測，產生的標定誤差仍然較高。而本文U-SLAM中，傳感器網絡各節點標定、機器人位姿估計相對獨立，解除了觀測與機器人運動之間的數據耦合，在明顯提高機器人位姿估計精度的同時，傳感器節點標定的精度和穩定性也得到了大幅改善。
?

?

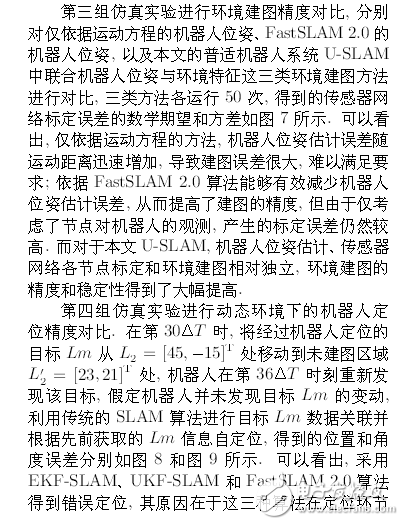

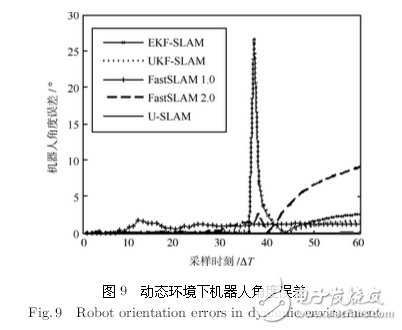

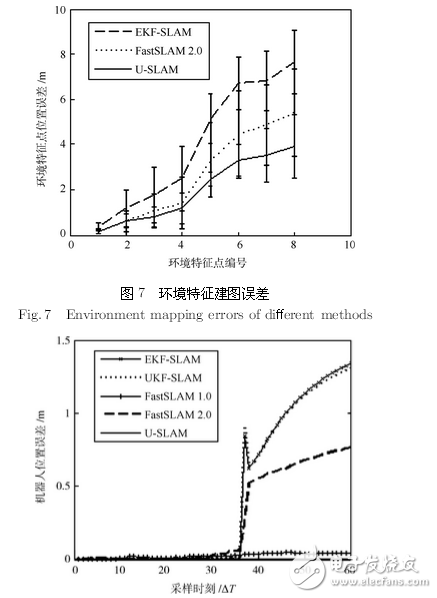

　　中融合了機器人的觀測信息，但機器人感知范圍有限而未察覺目標變動，仍以先前獲取Lm的位置和當前觀測來推算當前位姿，從而導致定位錯誤。對于FastSLAM1.0算法，機器人定位只根據自身控制信息完成，未融合觀測信息從而避免受動態環境的影響。而本文U-SLAM中，通過傳感器網絡監測動態環境特征的變化，并將其告知移動機器人，避免了動態路標對機器人定位的影響，并獲得了比FastSLAM1.0更高的定位精度。

　　

　　上述實驗均在WindowsXP系統下進行，計算主機的CPU采用Pentium42.4GHz，內存為1G.在該配置下運行EKF-SLAM的平均耗時為12.3s，UKF-SLAM的平均耗時為15.4s，F(xiàn)astSLAM1.0平均耗時為80.7s，F(xiàn)astSLAM2.0的平均耗時為135.4s.本文U-SLAM方法運行的平均耗時為280.8s，雖然實時性較差，但仍能滿足實際系統的需要，并且重要的是，能夠在定位和建圖過程中在線完成傳感器網絡標定。實驗中沒有進行本文方法與傳統先離線標定后在線定位建圖的對比，主要原因是定位和建圖的精度很大程度上取決于標定的精度，而在傳統方法中離線標定的精度本身隨標定方法和策略差異很大。

　　

　　4結論

　　本文針對普適機器人系統提供服務的基礎工作，即機器人定位、傳感器網絡標定和環境建圖三個互相耦合的關鍵問題展開研究，提出了普適機器人系統同時定位、標定與建圖的概念，給出了同時機器人定位、傳感器網絡標定與環境建圖問題的聯合條件概率表示，基于貝葉斯公式和馬爾科夫特性將其分解為若干可解項，并由Rao-Blackwellized粒子濾波迭代求解，設計了位姿粒子的采樣提議分布和權值更新公式，并給出了機器人定位、傳感器網絡標定和環境建圖的遞推公式。

　　作為人們日常生活和工作的重要場所，機器人的服務環境往往較為復雜，其中目標往往具有不同程度的動態性。在這種動態服務環境下普適機器人系統具有獨特的優勢，將會發揮更顯著的作用。在完成傳感器網絡標定和環境地圖的初步構建之后，如何通過機器人和傳感器網絡的交互共同維護隨環境動態更新的特征地圖是下一步的研究內容.
