三維CAD中參數化設計方法就是將模型中的定量信息變量化，使之成為任意調整的參數。然后給參數賦予不同數值，就可得到不同大小和形狀的零件模型。

　　CAXA實體設計中的參數之間可以使用表達式建立關聯關系，然后讓參數與形狀包圍盒尺寸之間聯系在一起，就可以生成參數化的設計。下面先介紹一下參數化和系列化的基礎知識：參數表、參數類型和表達式。

　　1.參數表

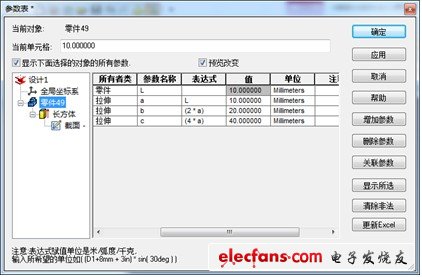

　　“參數表”顯示所有參數，還可以生成和自定義一些參數，以便更有效地修改零件設計，而又滿足特定的需求。參數表對應不同的當前對象，可用于設計環境、裝配件、零件、形狀或二維草圖輪廓。

　　在不同選擇狀態，比如設計環境、裝配件、零件、圖素或二維草圖上，右擊鼠標，彈出對應該狀態的右鍵菜單，從中選擇“參數”，屏幕上將顯示“參數表”對話框。

　　“參數表”對話框上端“當前對象”顯示的是參數表對應的選定對象的名稱。若從設計環境訪問“參數表”，名稱就為空。在組件名稱下方，“當前單元格”字段會顯示當前選定的單元格內容。

　　下一個選項是“顯示下面選擇的對象的所有參數”。默認狀態下，未選定此選項。這時，“參數表”只顯示出現在該表訪問狀態的當前參數。選定此選項時，參數表就展開，除了顯示該狀態的當前參數外，還顯示當前對象所包含的下級各組件的全部參數。例如，在設計環境狀態選擇此選項將顯示設計環境中各個裝配件、零件、圖素和草圖的參數，在零件狀態選擇此選項將顯示選定零件及其所有圖素和草圖的參數。

?

　　“參數表”上各欄分別顯示所有當前參數的下述信息：

　　路徑：本欄顯示此參數所在的路徑。該路徑以系統名顯示。

　　所有者類型：本欄顯示此參數所有者的類型，可以是設計環境、裝配、零件或圖素的類型。

　　參數名稱：本欄顯示的是當前參數的名字。

　　表達式：本欄顯示賦予當前參數的表達式。

　　必須注意，若無其他說明，所有表達式均以系統單位(如：米、弧度和千克)賦值。有關表達式的詳細介紹見后文。

　　值：本欄顯示當前參數的數值。

　　單位：本欄顯示的是當前參數所采用的單位。

　　注釋：本欄顯示當前參數的補充注釋/注解。

　　“參數表”的右側是下述選項：

　　確定：選擇此選項可確認針對參數表所作的修改，并返回到設計環境。

　　應用：選擇此選項可確認對參數表所作的修改，并在不退出的情況下預覽設計環境中的修改效果。

　　取消：對“參數表”進行修改后，若選擇此選項，將不執行修改結果。選擇此選項可取消自上次“應用”操作以后對“參數表”所做的任何修改，并返回到設計環境。

　　增加參數：選擇此選項可進入“增加參數”對話框，如圖8-2所示，以生成新的參數。利用此選項生成的參數，稱為“用戶定義”參數。

　　刪除參數：加亮顯示需要從參數表中刪除的參數，然后選擇此選項刪除。

?

　　圖8-2增加參數對話框
