觸摸開關，是科技發展進步的一種新興產品。他一般是指應用觸摸感應芯片原理設計的一種墻壁開關，是傳統機械按鍵式墻壁開關的換代產品。能實現更智能化、操作更方便的觸摸開關有傳統開關不可比擬的優勢，是目前家居產品的非常流行的一種裝飾性開關。

　　各種觸摸開關電路原理圖

　　一、電阻橋觸摸開關

　　圖1所示的電阻橋觸摸開關采用了LM339，LM339是一種四電壓比較器（內部有4個完全相同的電壓比較器），該電路只應用了其中的一個，工作電壓范圍寬達2—32V。用手觸摸靠得很近但不接觸的雙金屬片時，LM339第2腳輸出低電平信號，使發光二極管LED1導通發光。

　　圖2所示的電阻橋觸摸開關和圖1的不同之處，主要是采用了運算放大器LF353N，而不是電壓比較器。LF353N是雙運算放大器，該電路也只應用了其中的一個。觸摸雙金屬片時，LF353N的第1腳輸出低電平信號，使發光二極管LED1導通發光。

　　圖3和圖2不同之處就是觸摸雙金屬片時，LF353N的第1腳輸出高電平電壓，使發光二極管LED1導通發光。

　　圖4是專為業余無線電CW電報應用所設計的電鍵控制電路。

　　二、單金屬片觸摸開關

　　圖5所示的電路只使用了一片觸摸金屬片，電路中采用了2只四二輸入端（內部有四個完全相同的，具有兩個輸入端）施密特觸發器4093（如CD4093、TC4093等等）。通常IC2-a的輸出端第3腳處于低電平，發光二極管LED1不能發光，當觸摸金屬片時，該輸出端即變?yōu)楦唠娖?，使LED1導通發光。圖6與圖5類似，使用的元件更少，直接輸出電鍵控制電壓。

　　三、基于CD4013集成電路的觸摸式按鍵開關電路的電路原理

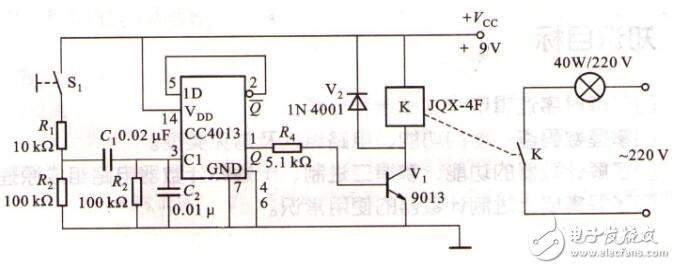

　　觸摸式按鍵開關電路的工作原理按下開關S1 9V電源通過R1、R2分壓給電容C1、C2充電給CD4013的3腳提供一個觸發脈沖使CD4013的1腳得到一個高電平通過R4使V1飽和導通，繼電器吸合燈炮發光。

　　再按下開關S1CD4013的3腳得到一個觸發脈沖使CD4013的1腳得到一個低電平通過R4使V1截止繼電器斷開燈炮熄滅。反復操作燈炮依次亮滅。

　　觸摸開關怎么接線

　　觸摸開關里面有電源進和電源出，不要搞錯就可以了，其他的和普通燈接線一樣。一根接火線，一根接燈泡，燈泡另一頭接零。交流電的火線與零線接線柱無正反之分，只要兩根線別接觸在一起，接哪個孔都行。最好別帶電操作。如果非帶電操作，一定要注意螺絲刀等工具要絕緣，操作中注意工具不能觸及別一根線。

　　四支二極管組成的整流橋、單向可控硅VS構成開關的主回路，開關的控制回路主要由集成電路M668組成。整流橋輸出的220V脈動直流電經R1限流，VD5穩壓，C1濾波輸出約6V直流電分別送到IC的8腳和1腳間，供IC用電。人體觸摸信號經M、R7和R8送入IC的觸摸感應輸入端SEN即2腳，IC的7腳即觸發信號輸出端TR就會輸出一系列觸發脈沖信號，經C3加到VS的門極，使VS開通燈亮。再觸摸一次M。7腳就停止輸出觸發脈沖信號，交流電過零時，燈就滅。

　　R4、C2的IC內部觸發脈沖振蕩器的外接振蕩電阻和振蕩電容。IC的同步信號由R2、R3分壓后經5腳輸入。IC的4腳是功能選擇端，現接VCC高電平，觸摸功能為：觸摸一次M，燈亮;再觸，燈滅。如將4腳改接到vss端低電平，則為4擋調光開關，觸摸一次改變一次亮度。

　　上述開關安裝專家給出了詳細的解釋。其實，觸摸開關的安裝說難就難，說簡單也簡單。在此，小編建議大家，如果對于電路電工方面的知識略有了解，或者對開關安裝方面有一定的基礎的朋友們，可以按照上述介紹自行進行觸摸開關的安裝。但是，如果對電路和開關安裝完全不懂的朋友們，還是去相關店家尋找專業的開關安裝師傅，這樣才能既保證安全也保證開關安裝的質量。
