dSPACE實時仿真系統是一套基于MATLAB/Simulink的控制系統開發及半實物仿真的軟硬件工作平臺，實現了和MATLAB/Simulink/RTW的完全無縫連接。dSPACE實時系統擁有實時性強，可靠性高，擴充性好等優點。dSPACE硬件系統中的處理器具有高速的計算能力，并配備了豐富的I/O支持，用戶可以根據需要進行組合；軟件環境的功能強大且使用方便，包括實現代碼自動生成/下載和試驗/調試的整套工具。dSPACE軟硬件目前已經成為進行快速控制原型驗證和半實物仿真的首選實時平臺。

　　dSPACE實時仿真系統是一套基于MATLAB/Simulink的控制系統開發及半實物仿真的軟硬件工作平臺，實現了和MATLAB/Simulink/RTW的完全無縫連接。dSPACE實時系統擁有實時性強，可靠性高，擴充性好等優點。dSPACE硬件系統中的處理器具有高速的計算能力，并配備了豐富的I/O支持，用戶可以根據需要進行組合；軟件環境的功能強大且使用方便，包括實現代碼自動生成/下載和試驗/調試的整套工具。dSPACE軟硬件目前已經成為進行快速控制原型驗證和半實物仿真的首選實時平臺。

　　dSPACE體系結構

　　dSPACE實時仿真系統是由德國dSPACE公司開發的一套基于MATLAB/Simulink的控制系統開發及測試用的工作平臺，實現了和MATLAB/Simulink的完全無縫連接。dSPACE實時系統擁有高速計算能力的硬件系統（包括處理器、I/O等），還擁有方便易用且能實現代碼生成、下載、試驗和調試的軟件環境。

　　dSPACE的硬件系統

　　針對不同的用戶，dSPACE可分為標準組件系統和單板系統。標準組件系統是把處理器板、I/O板分開，并提供多個系列和品種，允許用戶根據特定需求隨意組裝，可以使用多塊處理器板、多塊（多種）I/O板，使系統運算速度、內存和I/O能力均可大大擴展，從而滿足復雜的應用之需。單板系統本身就是一個完整的實時仿真系統，DSP和I/O全部集成于同一板上，其I/O包括了采用快速控制原型設計的大多數I/O（如A/D、D/A等），為配合驅動應用需求，配有PWM信號發生器等。

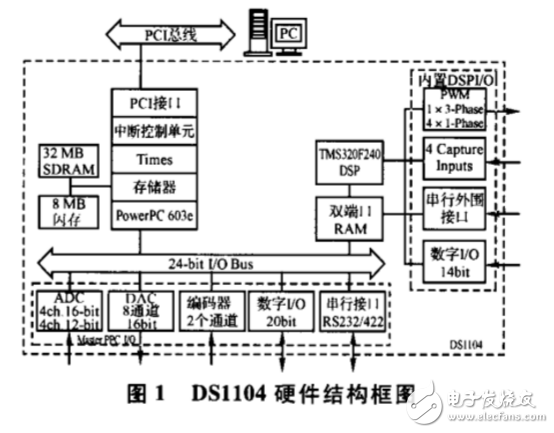

　　單板系統DS1104的硬件結構圖，如圖1所示。dSPACE系統的硬件主要包括基于PowerPC和DSP的處理器芯片，用于實現對用戶設計的算法或仿真模型的實時運行。PowerPC的時鐘頻率為250MHz，并提供16kB的片內數據緩存和片內指令緩存。存儲器包括8MB的閃存和32MB的SDRAM主存儲器。為了滿足硬件在回路仿真時的需要，DS1104提供了8通道A/D轉換，8通道D/A轉換，20位數字I/O口以及同步串行接口。DS1104單板系統內置了TEXAS公司的TMS320F240DSP芯片，它通過雙端口存儲器（DualPortRAM）與PPC相連。這個內置的DSP能夠產生PWM信號，并且具有14位的數字I/O口。

　　dSPACE的軟件系統

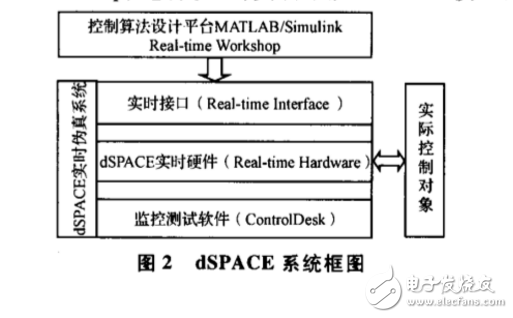

　　dSPACE實時仿真系統允許用戶實時地調整控制器參數和運行環境，并提供各種各樣的參數顯示方式。dSPACE的實時仿真系統主要由3部分組成，如圖2所示，分別為控制系統算法設計平臺MATLAB/Smiulink、dSPACE實時仿真系統及外部真實環境和設備。其中，RTI（RealTmieInterface）是連接dSPACE實時系統與MATLAB/Smiulink的紐帶，用戶通過將RTI庫中的模型與MATLAB/Smiulink配合使用，設計控制器的Smiulink模型，通過對RTW（RealTmieWorkshop）進行擴展，實現了從Smiulink模型到SPACE實時硬件代碼的無縫自動下載。dSPACE實時硬件負責與外部設備連接，交互控制信息與反饋信息，監控測試軟件，提供對試驗過程的綜合管理，在線調整參數，建立用戶虛擬儀表，實時觀測控制效果。

　　針對dSPACE實時仿真系統的3個部分，dSPACE軟件系統相應地也由3個模塊組成：算法開發模塊，實時運行模塊及實時測試和監控模塊。算法開發包括在Simulink里設計在線模型或用C語言編寫模型代碼; 實時運行模塊依據算法開發的不同形式，相應地也有2種方式：基于Simulink的模型在RTW和RTI的支持下自動完成模型的代碼生成、編譯、鏈接、下載;手工編寫的模型則需要通過運行dSPACE提供的批處理命令完成上述功能;！實時測試和監控模塊由dSPACE系統提供的用戶界面軟件ControlDesk來完成，利用ControlDesk實現對實時硬件的圖形化管理，包括新硬件的注冊管理、控制實時程序的啟動和停止及差錯監視、虛擬儀表的建立以及與實時程序進行動態數據交換、訪問RTI生成的變量文件、在變量和虛擬儀表之間建立聯系、訪問與實時操作相關的變量等參數的可視化管理。
