實驗八: 串聯電路的動態過程
一、實驗?zāi)康?br>1. 研究 串聯電路的電路參數與電容電壓暫態過程的關
系。
2. 觀察 串聯電路在過阻尼、臨界阻尼和欠阻尼三種情
況下的響應波形。
3. 確定 串聯電路的衰減系數和諧振頻率。
二、實驗器材
1. 10V電源 1個
2. 示波器 1臺
3. 時間延遲開關 1個
4. 0.1H電感 1個
5. 0.01F電容 1個
6. 電阻 各1個

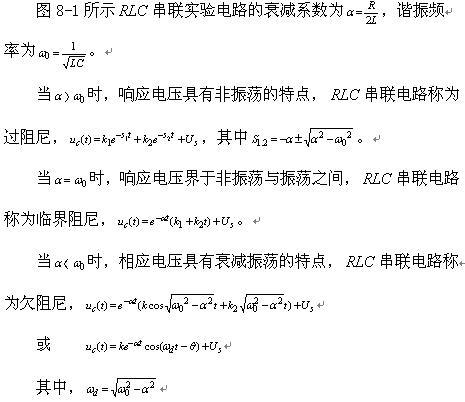

三、實驗原理及實驗電路

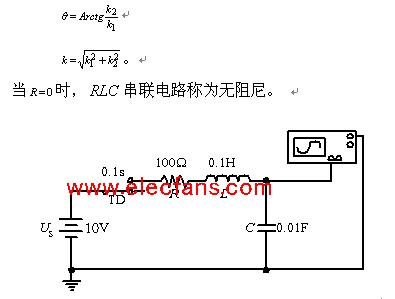

圖8-1 串聯實驗電路
四、實驗步驟
1. 建立圖8-1所示的實驗電路。
2. 激活電路進行動態分析。觀察記錄示波器顯示的電容兩端電壓的波形, 作出隨時間變化的曲線。
3. 根據實驗電路所給的 元件值,計算衰減系數 和諧振頻率 。
4. 改變參數為: ,激活電路進行動態
分析。觀察記錄示波器顯示的電容兩端電壓的波形,作出隨時間變化的曲線。
5. 根據R的新阻值,計算衰減系數 。
6. 改變參數為: ,激活電路進行動態分析。觀察記錄示波器顯示的電容兩端電壓的波形,作出隨時間變化的曲線。
7. 根據R的新阻值,計算衰減系數 。
五、思考題
1. 串聯電路的暫態過程為什麼會出現三種不同的工作狀態?試從能量轉換的角度對其作出解釋。
2. 在什麼情況下, 串聯電路能實現不衰減的正弦波振蕩。
3. 根據步驟3計算的衰減系數 和諧振頻率 ,圖10-1中
串聯電路是過阻尼電路還是欠阻尼電路?
4. 比較步驟7算得的新衰減系數 和步驟3算得的諧振頻率 ,判斷 串聯電路是過阻尼電路還是欠阻尼電路?
5. R的阻值增加時對衰減系數有什麼影響?R的阻值增加時
對 串聯電路的電容電壓曲線圖有什麼影響?
六、實驗報告要求
1. 完成實驗步驟四中所有數據和波形的記錄和計算工作,并繪制所有波形曲線。
2. 回答思考題五中所有的問題。
