加利福尼亞州米爾皮塔斯 （MILPITAS， CA） – 2013 年 9 月 30 日 – 凌力爾特公司 （Linear Technology Corporation） 推出 18 位、1Msps、無延遲模數轉換器 （ADC） LTC2338-18，具備寬 ±10.24V 全差分、真正雙極性輸入范圍，適合高電壓和工業應用。該器件采用單 5V 電源，可實現 100dB SNR 和 -110dB THD，并具備一個 2.048V （漂移最大值為 20ppm/oC） 內部基準和基準緩沖器。一個輸入分壓器網絡用于對輸入信號進行調節和電平移位，從而免除了直接連接真正雙極性信號所需的復雜電路。

　　LTC2338-18 是引腳和軟件兼容型 18 位串行 SPI SAR ADC 系列的領導產品，速率范圍在 250ksps 至 1Msps。也可供應具備偽差分、真正雙極性輸入的引腳兼容 16 位和 18 位 （LTC2328-18） 產品系列。專有的內部基準緩沖器可在突發轉換期間保持少于 1LSB 的誤差，從而可在長的空閑周期之后實現真正的單觸發操作。這些 ADC 采用單 5V 電源，在 1Msps 時，功耗僅為 50mW。采樣率越慢，功耗則隨之線性地進一步減少。關斷模式在閑置時的功耗僅為 300μW。

　　DC1908A 演示板與 DC590B （QuikEvalTM） 或 DC718C （PScopeTM） 數據采集板配合，可輕松實現對 LTC2338 系列的評估。全差分 LTC2338-18 和偽差分 LTC2328-18 系列采用小型 MSOP-16 封裝，具備商業級、工業級和汽車級溫度范圍。千片批購價為 每片 29.10 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC2338。

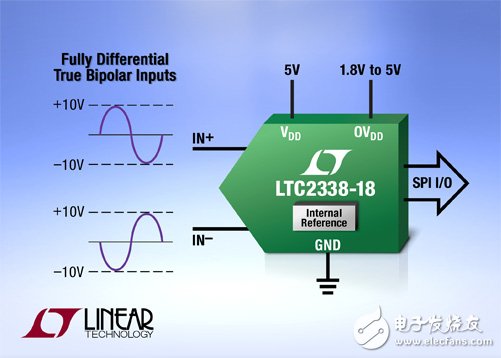

　　照片說明：具備 ±10V 真正雙極性輸入的 18 位、1Msps 無延遲串行 SAR ADC

　　性能概要：LTC2338-18

　　· 1Msps 吞吐速率

　　· ±4LSB INL （最大值）

　　· 全差分輸入

　　· 真正雙極性輸入范圍：±6.25V、±10.24V、±12.5V

　　· 在fIN = 2kHz 時 SNR 的典型值為 100dB

　　· 在fIN = 2kHz 時 THD 的典型值為 -110dB

　　· 保證工作至 125oC

　　· 5V 電源

　　· 低漂移 （最大值為 20ppm/oC） 2.048V 內部基準

　　· 支持單觸發的內置基準緩沖器

　　· 無流水線延遲，無周期延遲

　　· 1.8V 至 5V I/O 電壓

　　· 具菊鏈模式的 SPI 兼容型串行 I/O

　　· 內部轉換時鐘

　　· 功耗典型值為 50mW

　　· 16 引腳 MSOP 封裝
