2.2脈沖控制實現運動過程

　　利用脈沖控制電機速度即利用脈沖頻率決定電機速度。這種方法能夠得到較高的運行精度，適用于三坐標機電機控制系統。首先，上位機給定運行速度，命令傳到單片機，單片機進行計算，獲得單位脈沖周期內需要時鐘數，再將數據傳入FPGA，由其相應模塊處理。FPGA中相應的處理模塊實現的基本原理是：根據單片機給出的時鐘數進行判定。程序開始運行，開始計數周期，時鐘數目不斷累加，當累加數目到達單片機給定值的時候完成一個計數周期。然后計數器清零，重新開始計數，輸出信號狀態翻轉。程序如下所示：

　　if(cnt>=currentSpd)

　　begin

　　puls<=~puls;

　　cnt<=25’h1;

　　end

　　else

　　cnt<=cnt+1’b1;

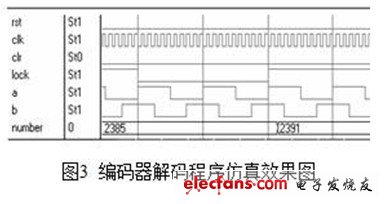

　　其中cnt為計數器，currentSpd為單片機計算所得的時鐘數，puls為輸出脈沖。電機運動加速的過程就是一個脈沖頻率逐漸加大的過程，也就是說單位周期內時鐘數量逐漸增加的過程。相應的減速過程與之相反。勻速過程則是一個以給定頻率保持不變的運動過程。下圖便是一個勻速、減速的仿真結果。
