集成溫度控制器LM88及其應用

LM88是美國國家半導體公司(NSC)推出的集成化、低成本的雙遠程溫度控制器。它內部含有遠程溫度傳感器選擇器、∑-△式A／D轉換器、門限溫度設定器、數字比較器、控制信號電路和輸出電路。另外還有三個漏極開路的數字信號輸出端。以用作溫度控制。該器件是利用外接的小功率晶體三極管的發射結來作為遠程溫度傳感器，當所測溫度越過預先設定的門限溫度值時，其數字信號輸出端將輸出相應的邏輯電平，然后經驅動電路來實現對溫度的控制。LM88具有溫度滯后特性，其滯后量由生產廠商在出廠前設定，用以避免執行機構在控溫點附近頻繁動作。該集成溫度控制器采用+2.8～+3.8 V電源供電時，電源電流為1.5 mA，因此具有低電源、微功耗的特點，可廣泛應用于家用電器、辦公設備、數據采集系統、電池供電系統、工業過程控制、降溫風扇控制、電器設備的過熱保護等領域。

1? 引腳功能及內部結構

LM88采用MSOP-8的封裝形式，其引腳排列如圖1所示，各引腳功能如表1所列。





LM88的內部結構框圖如圖2所示，其內部主要包括：遠程溫度傳感器選擇器、∑-△式A／D轉換器、T-SP₀門限溫度設定器、T-SP₁門限溫度設定器、T-CRIT門限溫度設定器、數字比較器、控制信號電路和漏極開路輸出電路等。

2工作原理

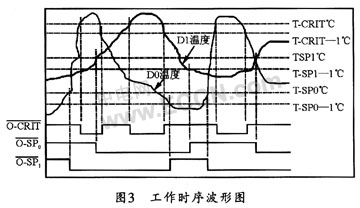

LM88內部的遠程溫度傳感器首先將感知的溫度轉換成電壓信號，然后經遠程溫度傳感器選擇器分時送人∑-△式A／D轉換器，并將轉換后的輸出分別送入數字比較器A₁、A₂、A₃，之后再與三個門限溫度設定器輸出的與門限溫度相對應的數字量進行比較，最后將比較的結果以相應的邏輯電平形式輸出。比較器在出廠前可以設置為大于比較或小于比較，當設置為大于比較時。若溫度傳感器D₀檢測的溫度超過T-SP₀門限溫度設定器所設定的溫度時，A₁輸出高電平，驅動輸出電路導通，O-SP0輸出低電平。同理，若溫度傳感器D₁檢測的溫度超過T-SP1門限溫度設定器所設定的溫度時，則O-SP1輸出低電平。而當D₀或D₁檢測的溫度超過T-CRIT門限溫度設定器所設定的溫度時，A₃輸出高電平，驅動輸出電路導通，O-CRIT輸出低電平。其工作時序波形如圖3所示。設置為小于比較時的原理與之相似。LM88的所有比較器均具有遲滯特性，滯回溫度設置為1℃。T-CRIT門限溫度設定器在-40℃～+125℃的范圍內，其門限間隔設置為1℃，T-SP₀和T-SP₁的門限間隔設置為4℃。



3應用設計

由集成溫度控制器LM88構成的溫度控制電路如圖4所示。設計中可將遠程溫度傳感器VT₀、VT₁接成PN結來使用，并將其放在遠程被控裝置的適當位置上，如電腦的CPU芯片、功率放大器的散熱片、電池、液晶顯示器等，用以檢測它們的表面溫度。當VT₀檢測的溫度超過設定門限值T-SP₀時，LM88的數字信號輸出端O-SP0每輸出低電平，使得P溝道功率場效應管NDS356P導通，從而開啟降溫風扇給被控裝置降溫。同理，當VT1檢測的溫度超過門限設定值T-SP1時，LM88的數字信號輸出端O-SP1將輸出低電平，另一降溫風扇被開啟。當異常情況使得被控裝置的溫度過高時，即被控裝置的表面溫度超過門限設定值T-CRIT時，LM88的數字信號輸出端O-CRIT將輸出低電平，通過電源關斷電路來迅速關閉電源，從而使被控裝置得到保護。為了減小輸入通道的噪聲干擾，通常在D₀₊、D₁₊與D_-之間并聯2.2 nF的電容器。圖中VT₀、VT₁為NPN小功率管2N3904，R₁～R₃為10 kΩ上拉電阻，C為0.1 μF電源退耦電容。

4結束語

設計中利用集成溫度控制器LM88的雙遠程溫度傳感器，實現了對兩路遠程裝置的溫度監控。而且利用了出廠前已經設定好的比較方式及門限溫度設定值，設計了這種簡單使用的溫度控制電路。故此，集成溫度控制器LM88將以其簡單實用、低功耗等優良的性能和低廉的價格，在溫度監控方面得到更廣泛的應用。
