MAX20353AEWN+ Maxim Integrated MAX20353可穿戴設備電源管理解決方案

數據： Maxim Integrated MAX20353可穿戴設備電源管理解決方案.pdf

Maxim Integrated MAX20353可穿戴設備電源管理解決方案是一款高度集成的可編程電源管理IC (PMIC)，專門設計用于超低功耗可穿戴應用。MAX20353 PMIC在尺寸和效率方面進行了優化，通過延長電池壽命和縮小整體解決方案尺寸提升最終產品的價值。一組靈活的功率優化穩壓器，包括多個降壓、升壓、降壓-升壓和線性穩壓器，具有高集成度以及創建全優化電源架構的能力。每個穩壓器的靜態電流專門設置為1μA（典型值），從而延長“常開”應用中的電池壽命。

MAX20353包含一套完整的电池管理解决方案，具有电池密封、充电器、电源路径和电量计。该器件内置热管理和输入保护功能。

MAX20353还包括一个工厂可编程按钮控制器，其具有多个输入，可进行定制以适应特定的产品UX要求。包含三个集成LED电流吸收器，用于指示器或背光功能，同时具有自动共振跟踪功能的ERM/LRA驱动器能够为用户提供复杂的触觉反馈。该器件可通过I²C接口进行配置，支持对各种功能进行编程和读取器件状态，包括能够通过集成ADC读取温度和电源电压。

该MAX20353 PMIC采用56焊球晶圆级封装 (WLP)，在-40°C至+85°C扩展温度范围内工作。

特性

延长电池充电间隙的电池使用时间
- 2个micro-I_Q降压稳压器 [每个I_Q<1µA（典型值）]
  - 350mA输出
  - Buck1：0.7V至2.275V，25mV步进
  - Buck2：0.7V至3.85V，50mV步进
- Micro-I_Q LV LDO/负载开关（1µA IQ（典型值））
  - 输入电压范围：16.0V至2.0V
  - 50mA输出
  - 输出电压范围：5.0V至1.95V（25mV步进）
- Micro-I_Q LDO/负载开关（1µA I_Q（典型值））
  - 输入电压范围：71.0V至5.5V
  - 100mA输出
  - 9V至4V，100mV步进
- Micro-I_Q降压-升压稳压器（1.3µA I_Q（典型值））
  - 250mW输出
  - 2.5V至5.0V（100mV步进）
高度集成，最大限度地减小解决方案的尺寸
- 安全输出LDO
  - 存在CHGIN时为15mA
  - 5.0V或3.0V
- 触觉驱动器
  - 具有快速启动和储存模式RAM的ERM/LRA驱动器
  - 自动共振跟踪（仅限LRA）
  - 闭环自动制动（仅限LRA）

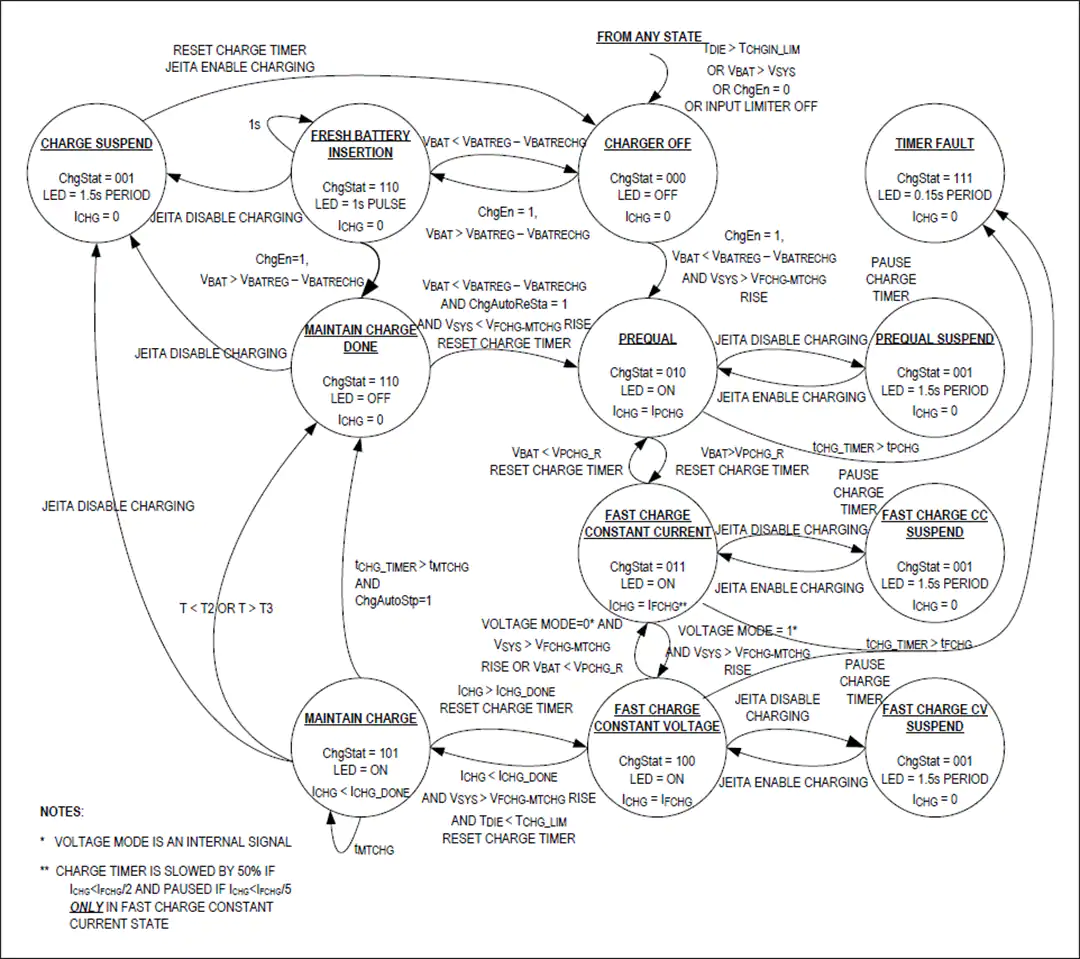

易于实施锂离子电池充电
- 宽快速电流范围：5mA至500mA
- 智能电源选择器
  - 容限输入：28.0V/-5.5V
  - 可编程JEITA电流/电压分布
支持多种显示选项
- Micro-I_Q升压稳压器（2.4µA I_Q（典型值））
  - 300mW输出
  - 5.0V至20.0V（250mV步进）
- 3通道电流吸收器
  - 可耐受20V的电压
  - 可编程范围：0.6mA至30mA
优化的系统控制
- 上电/复位控制器
- 可编程按钮控制器
- 可编程电源排序
- 工厂货架模式
- 片上电压监测器多路复用器和模数转换器 (ADC)
封装信息
- 封装类型：WLP-56
- 封装尺寸：3.71mm x 4.21mm，0.5mm间距
