1. 緒論：碳化硅功率模塊的應用挑戰與工程背景

隨著電力電子技術向高頻、高壓、高功率密度方向的迅猛發展，碳化硅（Silicon Carbide, SiC）金屬氧化物半導體場效應晶體管（MOSFET）正逐漸取代傳統的硅基IGBT，成為固態變壓器SST、儲能變流器PCS、Hybrid inverter混合逆變器、戶儲、工商業儲能PCS、構網型儲能PCS、集中式大儲PCS、商用車電驅動、礦卡電驅動、光伏儲能變流器以及固態變壓器等核心裝備的首選功率器件。深圳基本半導體有限公司（BASIC Semiconductor）推出的BMF540R12MZA3是一款采用Pcore?2封裝（兼容業界標準EconoDUAL）的1200V、540A半橋SiC MOSFET模塊 。該模塊憑借其低導通電阻（典型值2.2 mΩ）、低開關損耗以及優異的反向恢復特性，在大功率應用中展現出巨大的潛力。

然而，單模塊的電流能力往往難以滿足兆瓦級系統的需求，多模塊并聯（Paralleling）成為擴展功率容量的必由之路。與此同時，SiC MOSFET芯片面積小、電流密度極高，導致其短路耐受時間（Short Circuit Withstand Time, SCWT）顯著短于傳統IGBT（通常僅為2-3 μs vs. IGBT的10 μs）2。且SiC器件開關速度極快（di/dt > 5 kA/μs），在短路關斷過程中極易感應出破壞性的過電壓尖峰。因此，傳統的硬關斷（Hard Turn-Off）保護策略已不再適用，必須引入**兩級關斷（Two-Level Turn-Off, 2LTO）**技術以平衡保護速度與電壓應力。

傾佳電子為電力電子工程師提供一份詳盡的工程實踐指南，深入剖析BMF540R12MZA3模塊的并聯設計原則與2LTO保護驅動電路的參數化設計方法。將結合器件物理特性、封裝寄生參數模型及電路仿真理論，提供從原理分析到工程落地的全方位指導。

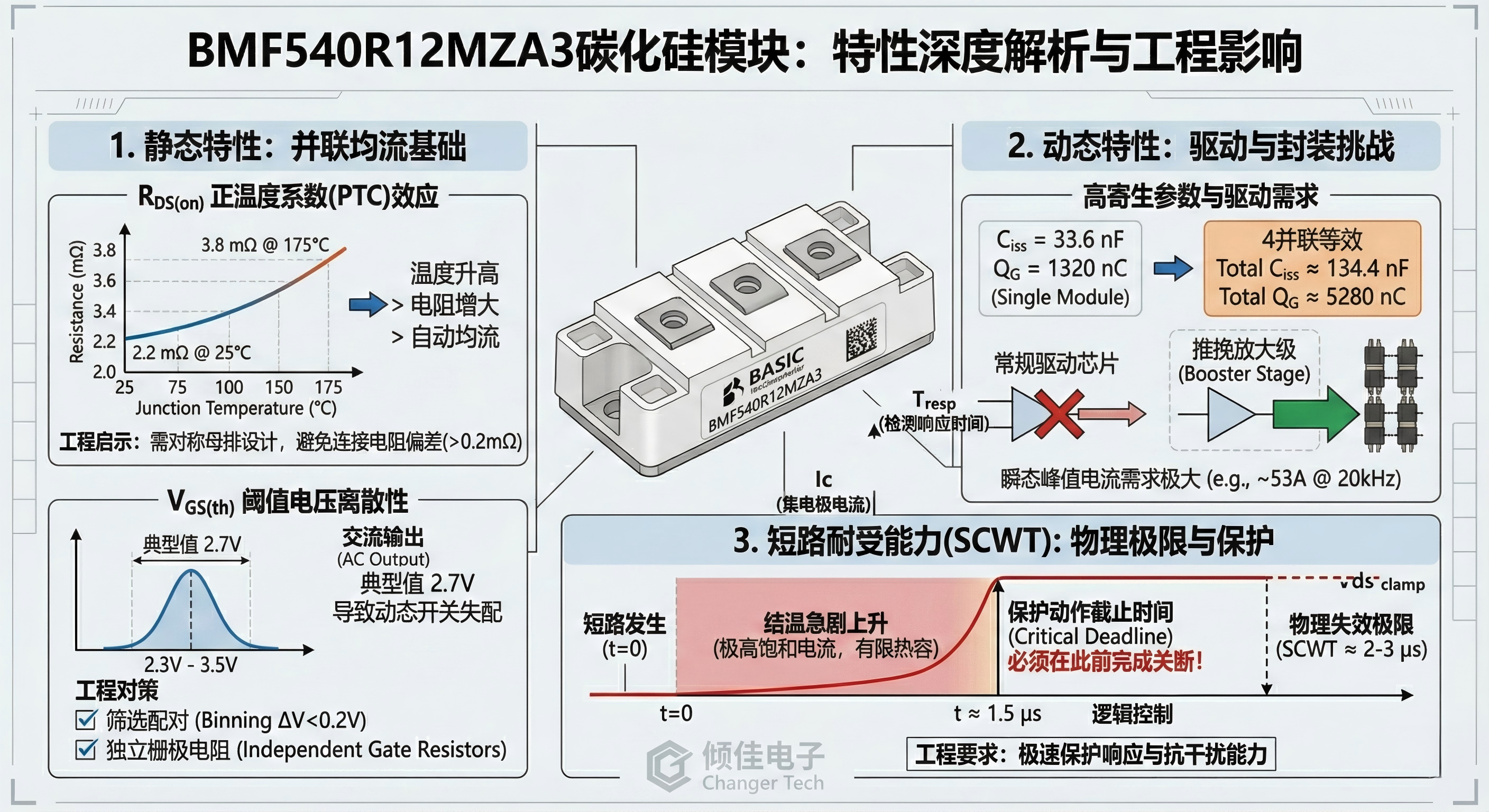

2. BMF540R12MZA3模塊特性深度解析及其工程影響

工程設計的起點是對核心器件特性的透徹理解。BMF540R12MZA3的電氣參數不僅決定了單管的性能，更直接約束了并聯系統的均流策略和保護電路的響應速度。

2.1 靜態特性與并聯均流的物理基礎

在并聯應用中，靜態均流主要取決于器件的導通電阻（RDS(on)?）和閾值電壓（VGS(th)?）的一致性及其溫度特性。

2.1.1 導通電阻的溫度系數效應

根據數據手冊，BMF540R12MZA3在結溫Tvj?=25°C且驅動電壓VGS?=18V時，典型導通電阻為2.2 mΩ；而在Tvj?=175°C時，該值上升至3.8 mΩ 。

這一顯著的**正溫度系數（Positive Temperature Coefficient, PTC）**是MOSFET并聯應用的天然優勢。當并在聯陣列中的某一模塊因電流分配過多而溫度升高時，其RDS(on)?會隨之增大，迫使電流自動向溫度較低（電阻較?。┑钠渌K轉移。這種自平衡機制在很大程度上抑制了靜態熱失控的風險 。相比之下，IGBT在低電流密度下往往表現出負溫度系數（NTC），極易導致并聯失穩。

工程啟示： 盡管PTC效應有助于均流，但2.2 mΩ的超低電阻值意味著外部連接回路（母排、端子）的電阻占比顯著增加。如果母排設計不對稱導致連接電阻偏差達到0.2 mΩ（即模塊電阻的10%），就會抵消器件自身的均流能力。因此，并聯系統的機械對稱性設計至關重要。

2.1.2 閾值電壓離散性與動態失配

數據手冊顯示，BMF540R12MZA3的柵極閾值電壓VGS(th)?分布范圍為2.3V（最小值）至3.5V（最大值） ，典型值為2.7V 。

這1.2V的離散度在并聯應用中是巨大的挑戰。在動態開關過程中，尤其是在開通瞬間，VGS(th)?較低的模塊會率先導通，并在米勒平臺建立之前承擔大部分負載電流。同理，在關斷過程中，該模塊會最后關斷。這種瞬態的電流過載（Dynamic Current Overstress）雖然持續時間短（納秒級），但在高頻開關下會造成該模塊過熱，甚至因瞬態功耗超出SOA（安全工作區）而導致失效 。

工程對策：

篩選與配對（Binning）： 在批量生產中，建議對模塊進行VGS(th)?分檔，確保并聯組內的閾值電壓偏差控制在0.2V以內 。

獨立柵極電阻： 必須為每個并聯模塊配置獨立的柵極電阻，利用電阻的壓降來補償閾值電壓的差異，抑制動態環流。

2.2 動態特性與封裝寄生參數

BMF540R12MZA3采用Pcore?2封裝，內部集成氮化硅（Si3?N4?）AMB陶瓷基板，具有優異的散熱和絕緣性能 1。

輸入電容（Ciss?）： 典型值為33.6 nF (VDS?=800V) 。

總柵極電荷（QG?）： 典型值為1320 nC 。

內部柵極電阻（RG(int)?）： 1.95 Ω 。

驅動功率挑戰：

若將4個模塊并聯，等效Ciss?將高達134.4 nF，總QG?達到5280 nC。假設開關頻率為20 kHz，驅動電壓擺幅ΔVGS?=23V (+18V/-5V)，則驅動功率需求為：

Pdrive?=QG,total?×ΔVGS?×fsw?=5.28μC×20kHz≈0.1W

雖然平均功率不高，但瞬態峰值電流需求極大。為了保證開關速度（例如ton?≈100ns），驅動器必須能夠提供瞬時大電流：

Ipeak?≈ton?QG,total??=100ns5.28μC?≈52.8A

這表明，常規的單芯片驅動器（如4A或6A輸出）完全無法直接驅動并聯模組，必須采用推挽放大級（Booster Stage）或大功率驅動核 。

2.3 SiC短路耐受能力的物理極限

與硅IGBT相比，SiC MOSFET的短路耐受能力是其“阿喀琉斯之踵”。BMF540R12MZA3的數據手冊未明確給出SCWT值，但依據同類1200V SiC產品的物理特性分析：

極高的飽和電流密度： SiC MOSFET的短溝道設計使其跨導（gm?）較高，短路時的飽和電流可能達到額定電流的10倍以上（即>5000A）。

有限的熱容： SiC芯片面積通常僅為同電流等級IGBT的1/3至1/4，導致短路瞬間產生的焦耳熱無法迅速擴散，結溫急劇上升。

失效機理： 當結溫超過鋁電極的熔點（約660°C）時，柵極氧化層會因熱應力破裂或源極金屬層熔化導致器件永久失效。

業界普遍認為，1200V SiC MOSFET的SCWT限制在2 μs至3 μs之間 2。這意味著保護電路必須在檢測到短路后的1.5 μs內完成關斷動作，這對檢測電路的帶寬和抗干擾能力提出了極高要求。

3. BMF540R12MZA3并聯應用工程實踐指南

并聯設計的核心目標是消除不平衡。本章節從主回路設計、柵極驅動布局以及磁性元件應用三個維度，詳細闡述實現“完美對稱”的工程方法。

3.1 主回路（Power Loop）布局設計

對于RDS(on)?僅為2.2 mΩ的模塊，母排的寄生電阻和電感主導了均流效果。

3.1.1 疊層母排與對稱性設計

必須采用低感疊層母排（Laminated Busbar），利用平行板電容效應抵消寄生電感。

絕對對稱原則： 從直流支撐電容組（DC-Link Capacitors）到每個并聯模塊的物理路徑長度必須嚴格一致。這不僅包括正負極母排的長度，還包括連接螺栓的接觸面積和擰緊力矩 。

星形連接（Star Connection）： 推薦采用放射狀的星形連接方式，將電容組匯流點置于幾何中心，各分支母排等長延伸至模塊端子。避免采用“菊花鏈”（Daisy Chain）連接，因為鏈?zhǔn)啄K會承受最高的電壓應力和紋波電流，導致過早老化 。

3.1.2 交流輸出均流

并聯模塊的交流輸出端（AC Output）同樣需要對稱匯流。如果在交流側存在阻抗差異，哪怕是微小的電感差異（如10 nH），在數千安培/微秒的di/dt下也會產生顯著的感應電壓差，阻礙動態均流。建議將所有模塊的AC端子通過等長銅排連接到一個公共輸出點，再由此點引出至負載或電抗器。

3.2 柵極驅動回路布局：抑制環流與振蕩

柵極回路是并聯系統中最敏感的部分。由于各模塊源極（Source/Kelvin Emitter）在功率側相連，在驅動側也相連，形成了一個極易感應出差模噪聲的接地環路。

3.2.1 “樹狀”拓?fù)洌═ree Topology）

驅動信號的PCB走線必須遵循嚴格的“樹狀”分叉結構 。

一級分叉： 從驅動器輸出級引出主干線。

二級分叉： 在幾何中心點分叉，分別連接到各個模塊。

等長約束： 必須保證從分叉點到每個模塊柵極插針的PCB走線長度誤差小于1mm。這能確保柵極信號的傳輸延遲偏差（Skew）控制在納秒級別。

3.2.2 共模電感（Common Mode Choke）的應用

即便布局完全對稱，器件內部參數的微小差異仍可能導致開關速度不同步，進而在并聯模塊的輔助源極之間產生高頻環流（Circulating Current）。這種環流會通過源極電感反饋到柵極電壓上，引發高頻振蕩（Oscillation）。

工程建議： 在每個模塊的柵極（Gate）和輔助源極（Auxiliary Source）回路中串聯一個共模電感。

選型指南： 選擇漏感極小、但共模阻抗較高的磁環（如鐵氧體磁珠或?qū)ｉT的信號共模電感）。該電感對正常的驅動電流（流進柵極、流出源極，為差模信號）呈現低阻抗，不影響驅動速度；但對模塊間的環流（在源極連線間流動）呈現高阻抗，從而有效阻斷振蕩路徑 。

3.3 柵極電阻配置策略

切勿將多個模塊的柵極直接并聯后共用一個柵極電阻，這必然導致嚴重的振蕩。

全局電阻（RG,global?）與局部電阻（RG,local?）：

RG,global?： 放置在驅動器輸出端，用于設定整體的開關速度（di/dt和dv/dt）。

RG,local?： 緊靠每個模塊的柵極管腳放置，用于解耦各模塊的柵極回路，抑制LC振蕩。

阻值分配： 經驗法則建議，RG,local?應至少占總電阻的10%~20% ，或者取值為1Ω~5Ω。對于BMF540R12MZA3，其內部已有1.95Ω電阻，外部局部電阻可取1Ω-2Ω，全局電阻根據總驅動電流能力進行計算 。

3.4 動態均流的驗證與測試

在工程實施階段，必須通過**雙脈沖測試（Double Pulse Test, DPT）**驗證均流效果。

羅氏線圈（Rogowski Coil）測量： 在每個模塊的源極或漏極套入羅氏線圈。由于Pcore?2模塊端子緊湊，建議使用PCB式羅氏線圈或超薄柔性探頭。

評估指標： 觀察開通和關斷瞬間的電流波形重合度。如果發現某模塊電流尖峰明顯高于其他模塊，需檢查該模塊對應的PCB走線長度、過孔數量以及柵極電阻的一致性。同時，需監測柵極電壓波形，確保無明顯的高頻振蕩（>10MHz）。

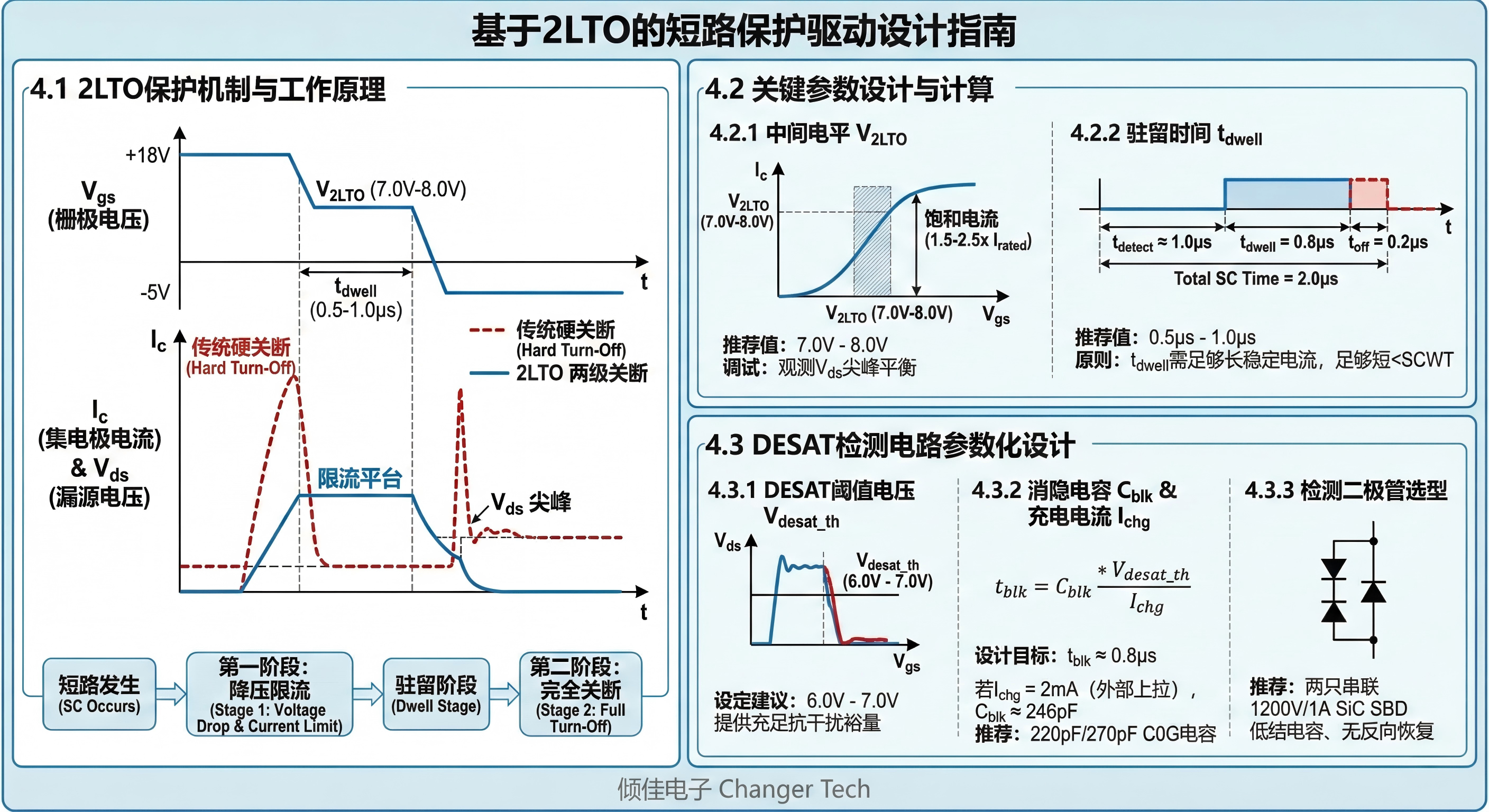

4. 基于2LTO的短路保護驅動設計指南

鑒于SiC MOSFET短路耐受時間極短且關斷過壓風險高，采用**去飽和檢測（Desaturation Detection, DESAT）配合兩級關斷（2LTO）**是目前業界公認的最佳保護方案。

4.1 2LTO保護機制與工作原理

2LTO的核心思想是“先限流，后關斷”。當檢測到短路時，驅動器不立即完全關斷器件，而是先將柵極電壓從+18V降低到一個中間電平（Intermediate Voltage, V2LTO?）。

第一階段（降壓限流）： 柵極電壓降至V2LTO?。此時MOSFET從深線性區（Deep Triode Region）進入飽和區（Saturation Region），溝道電阻增大，漏極電流被限制在一個較低的水平（例如2-3倍額定電流），而不是短路峰值電流。

駐留階段（Dwell Time）： 保持V2LTO?一段時間（tdwell?），讓電路中的雜散電感能量部分釋放，同時等待電流穩定。

第二階段（完全關斷）： 柵極電壓拉低至-5V，徹底關斷器件。由于此時切斷的電流已大幅降低，因此產生的VDS?過沖（Vspike?=Lσ??di/dt）被顯著抑制，確保器件在安全工作區（SOA）內關斷 。

4.2 關鍵參數設計與計算

4.2.1 中間電平 V2LTO? 的選取

V2LTO?的選擇是2LTO設計的核心。選得太高，限流效果不明顯，器件仍承受巨大熱沖擊；選得太低，第一級關斷的di/dt過大，導致第一級過壓擊穿器件。

依據轉移特性： 參考同類1200V SiC MOSFET的轉移特性曲線（Transfer Characteristics），我們需要找到一個柵極電壓，使其對應的飽和電流約為額定電流（540A）的1.5倍至2.5倍。

數據估算： BMF540R12MZA3的閾值電壓典型值為2.7V。在VGS?=18V時，電流能力遠超1000A。通常，SiC MOSFET的米勒平臺電壓在高電流下約為6V-9V。

推薦值： 建議將V2LTO?設定在7.0V 至 8.0V之間。

在7.5V左右，器件通常能維持約800A-1200A的飽和電流。這個電流水平既能被模塊短時間耐受，又能顯著降低關斷時的di/dt 。

調試方法： 在實際臺架測試中，從9V開始逐步降低V2LTO?，觀測短路關斷時的VDS?尖峰。找到一個電壓點，使得第一級關斷尖峰與第二級關斷尖峰幅值大致相等，此時為最優設置。

4.2.2 駐留時間 tdwell? 的設定

原則： tdwell?必須足夠長，以確保電流穩定并消除振蕩；但又必須足夠短，以保證總短路持續時間不超過SCWT（2-3 μs）。

推薦值： 設定為0.5 μs 至 1.0 μs。

時序計算：

故障檢測與響應延遲（tdetect?）：約 1.0 μs。

2LTO 駐留時間（tdwell?）：0.8 μs。

最終關斷時間（toff?）：0.2 μs。

總短路時間： 1.0+0.8+0.2=2.0μs。這剛好卡在安全邊界內，留有極小的裕量 。

4.3 DESAT檢測電路參數化設計

DESAT電路的響應速度直接決定了系統的安全性。目標是在短路發生后1 μs內觸發保護。

4.3.1 DESAT閾值電壓 Vdesat_th?

SiC特性： SiC MOSFET輸出特性為線性，沒有IGBT的VCE(sat)?拐點。在540A時，VDS?=540A×2.2mΩ≈1.2V（25°C）。高溫下（175°C）約為2.1V。

設定建議： 設定閾值為6.0V 至 7.0V。這遠高于正常導通壓降，提供了充足的抗干擾裕量，同時能確保在發生短路（VDS?迅速上升至母線電壓）時被迅速檢測 。

4.3.2 消隱電容 Cblk? 與充電電流 Ichg?

消隱時間（Blanking Time, tblk?）用于屏蔽開通瞬間的噪聲，防止誤觸發。

公式： tblk?=Ichg?Cblk?×Vdesat_th??

設計目標： tblk?≈0.8μs（極為激進，但對SiC是必須的）。

典型參數： 多數驅動芯片（如基本半導體BTD5350或TI UCC217xx）內部電流源Ichg?約為250μA - 500μA。

計算：

Cblk?=6.5V500μA×0.8μs?≈61pF

工程隱患： 61 pF的電容過小，極易受PCB寄生電容影響導致時間漂移或抗噪能力不足。

改進方案： 必須使用外部上拉電阻或選擇支持更大充電電流的驅動器。若通過外部電阻將充電電流提升至2 mA，則：

Cblk?=6.5V2mA×0.8μs?≈246pF

使用220 pF 或 270 pF的C0G材質電容是更為穩健的工程選擇 。

4.3.3 檢測二極管選型

DESAT二極管承受著全母線電壓（1200V）。必須選用低結電容、超快恢復的高壓二極管。

推薦： 使用串聯的兩只1200V/1A SiC肖特基二極管。SiC二極管無反向恢復電流，能顯著減小對檢測電容的誤充電，提高檢測精度和抗噪性。

5. 驅動器硬件實現與PCB Layout規范

基于上述理論，本節給出基于基本半導體驅動芯片的具體實現方案。

5.1 驅動芯片選型：UCC21732

UCC21732 的核心優勢在于將高驅動電流、高可靠性隔離與先進保護集成在單個 SOIC-16 封裝內。

驅動能力： 峰值電流10A，足以驅動并聯后的高柵極電荷，無需額外的推挽緩沖級（在2并聯以內）。

隔離等級： 5000 Vrms?，滿足1200V系統的安規要求。

5.2 2LTO電路實現

若選用的驅動芯片未內置可編程的2LTO功能（如僅支持軟關斷STO），則需搭建分立的2LTO網絡：

電路構成： 在柵極（Gate）與源極（Source）之間并聯一條由小信號MOSFET（如60V, 2A）和穩壓二極管（Zener, 7.5V）串聯組成的支路。

邏輯控制： 利用驅動芯片的FAULT開漏輸出信號。當FAULT拉低（檢測到短路）時，通過邏輯反相器迅速導通小信號MOSFET。

動作過程： 小MOSFET導通后，將柵極電壓強行鉗位在穩壓二極管電壓（7.5V）上，實現第一級關斷。經過驅動器內部設定的延遲后，主驅動輸出拉低至-5V，完成第二級關斷。

5.3 PCB Layout核心規則

對于SiC驅動板，Layout決定了成敗。

最小化驅動回路： 驅動器輸出-柵極電阻-模塊柵極-模塊源極-驅動器地，此回路包圍的面積必須做到最小。建議采用多層板設計，驅動信號層與地層緊密耦合，利用層間電容抵消寄生電感 。

DESAT回路保護： DESAT檢測線是高阻抗敏感線。必須遠離高dV/dt的功率走線（如動點）。如果在多層板上，DESAT走線上下層應有地平面屏蔽。

爬電距離（Creepage）： 在驅動芯片下方和高壓側電路周圍，必須保證足夠的爬電距離（1200V系統通常要求>8mm）。必要時在PCB上開槽（Slotting）。

去耦電容： 驅動電源（VDD/VEE）的去耦電容應緊貼驅動芯片管腳放置，優先選用低ESL的陶瓷電容。

6. 總結與建議

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

BMF540R12MZA3半橋SiC模塊的并聯應用與保護設計是一項系統工程，容不得半點粗糙。

并聯關鍵： 核心在于**“對稱”**。物理結構的對稱（母排、PCB走線）是電學對稱的基礎。配合共模電感和獨立柵極電阻，可以有效抑制動態環流和振蕩。

保護關鍵： 核心在于**“速度”與“柔性”的平衡**。必須在2 μs內做出反應，但關斷過程又不能過猛。2LTO是解決這一矛盾的唯一解。推薦設置： V2LTO?≈7.5V ， tdwell?≈0.8μs ，配合**Cblk?≈220pF**（需強力充電電流）的DESAT電路。

工程參數推薦表

通過嚴格遵循本指南中的設計規范，工程團隊可以充分釋放BMF540R12MZA3模塊的高功率密度優勢，構建出既高效又可靠的下一代碳化硅電力電子系統。
