TS3DV421 4 通道差動 8:16 多路復用器開關

數據： 4-Channel Differential 8:16 Multiplexer Switch for DVI/HDMI Applications 數據表

描述

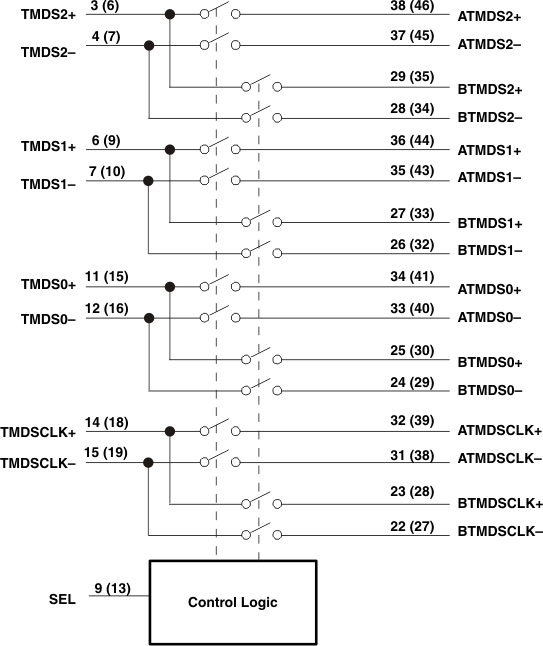

TS3DV421是一個4通道差分2：1多路復用器/多路分解器數字視頻開關，由一個選擇輸入（SEL）控制。 SEL控制多路復用器/多路分解器的數據路徑，并可使用外部分壓器系統連接到系統中的任何GPIO。該器件可為DVI和HDMI應用提供高帶寬。該設備將高速物理鏈路接口從單個HDMI端口擴展到兩個HDMI端口（A或B端口）。未選通道設置為高阻態。

TS3DV421最常見的應用是在接收器應用中。在這種情況下，有兩個源（即DVD，機頂盒或游戲機）必須路由到一個HDMI接收器。 TS3DV421可以將信號路由到一個HDMI接收器（在DLP，LCD TV，PDP或其他高清顯示器中）可以擴展到三個端口。

HDMI應用需要100- < img src =“http://file.elecfans.com/web1/M00/53/61/pIYBAFshBSaAL07cAAAAPYFAIYo785.gif”>差分線路之間的差分阻抗（TMDSn +和TMDSn-）。此外，由于TS3DV421是高帶寬，低r _ON傳輸晶體管型開關，因此設計合理的電路板可保留100- 通過開關的差分阻抗。未選擇的端口處于高阻抗模式，使得接收器僅從一個源接收信息。 HDCP加密通過HDMI接收器的開關進行解碼。

特性

兼容HDMI v1.3 DVI 1.0高速數字接口
- 寬帶寬超過3.8 Gbps
- 10×像素時鐘速率的串行數據流
- 支持高達1080p和SXGA（1280×1024,75 Hz）的所有視頻格式
- 4.95 Gbps的高帶寬（單個）鏈接）
- HDCP兼容
低串擾
（X _TALK = -50 dB，典型值為1.65 Gbps）
關閉隔離（O _IRR = -50 dB，典型值為1.65 Gbps）
低位到位偏移（t _{sk（o ）} = 0.1 ns Max）
低且平坦的導通電阻
（r _ON = 12.5 Max，r _ON（flat） = 0.5 Typ）
低輸入/輸出電容
（C _ON = 4.5 pF Max）
啟用應用特定的工作電壓選擇
- V _{DD 工作范圍1.5 V至2.1 V當V _SS = GND}
- V _DD工作范圍3.0 V至3.6 V當V _SS = 1.5 V
I _off支持部分斷電模式操作
Latch-根據JESD 22
- 2000-V人體模型測試（A114-B，II類），性能超過每JESD 78，等級II
- ESD性能
- 1000 V充電設備型號（C101）
對于DisplayPort應用：
V _DD = 1.8 V， V _SS = GND
對于HDMI /DVI應用：
V _DD = 3.3 V，V _SS = 1.5 V
應用程序
- DVI /HDMI信號切換
- 用于音頻/視頻接收器和高清電視（HDTV）的差分DVI，HDMI信號多路復用

所有其他商標均為其各自所有者的財產。

參數 與其它產品相比特定于協議的開關/多路復用器


Protocols
Configuration
Number of Channels (#)
VCC (Min) (V)
VCC (Max) (V)
Ron (Typ) (Ohms)
Input/Ouput Voltage (Min) (V)
Input/Ouput Voltage (Max) (V)
ICC (Max) (uA)
Bandwidth (MHz)
ESD HBM (Typ) (kV)
Operating Temperature Range (C)
Package Size: mm2:W x L (PKG)
Package Group
Crosstalk (dB)
ESD Charged Device Model (kV)
ICC (Typ) (uA)
Input/Output Continuous Current (Max) (mA)
Input/Output OFF-state Capacitance (Typ) (pF)
Input/Output ON-state Capacitance (Typ) (pF)
OFF-state leakage current (Max) (µA)
Propagation Delay (ns)
Ron (Max) (Ohms)
Ron Channel Match (Max) (?)
RON Flatness (Typ) (Ohms)
Turn off Time (Disable) (Max) (ns)
Turn on Time (Enable) (Max) (ns)
VIH (Min) (V)
VIL (Max) (V)

TS3DV421	TS3DV416
HDMI DVI LVDS TMDS VGA SXGA	HDMI DVI LVDS
2:1 SPDT	2:1 SPDT
8	8
1.5	3
3.6	3.6
12.5	4
0	0
3.6	5.5
450	600
1900	900
2	2
-40 to 85	-40 to 85
48TVSOP: 62 mm2: 6.4 x 9.7(TVSOP) 42WQFN: 32 mm2: 3.5 x 9(WQFN)	48TSSOP: 101 mm2: 8.1 x 12.5(TSSOP) 48TVSOP: 62 mm2: 6.4 x 9.7(TVSOP)
TVSOP WQFN	TSSOP TVSOP
	-41
1	1
230	250
100	128
1	3.5
4	10
1	1
0.25	0.04
20	8
0.2	0.2
0.5	0.7
5	8.5
9	11.5
1.4	2
0.5	0.8
