一、實驗目的

51、AVR、PIC、STM等8位或者32位單片機的串口與單片機智能顯示卡相連驅動3.5寸~55寸的TFT-LCD/VGA顯示器或者電視機進行單選按鈕控件的控制與顯示。

單選按鈕控件的控制有兩種方式：

第三， 用戶單片機的串口發送數據給單片機智能顯示卡進行控制。

第四， 用戶鼠標或觸摸屏點擊單選按鈕控件的時候，單片機智能顯示卡發送通知數據給用戶單片機。 所以位單選按鈕控件是一個雙向的應用。

二、實驗設備

下載軟件一個，HMIMaker下載鏈接，http://www.gz-yixian.com/Download.asp，單片機智能顯示終端一個；用戶51、AVR、PIC、STM等單片機（帶串口UART）實驗電路板一個； PS2鼠標或者觸摸屏。

三、實驗步驟

3.1 新建工程

HMIMaker軟件界面如上圖所示，點擊菜單[工程]>[新建工程]進入新工程設置界面。下圖是新工程設置界面，用戶根據實際的硬件填寫相應的參數。

下圖是新工程的界面。在該畫面的左邊工程導航欄內有《畫面》，《子窗口》，《模擬LCD/VGA顯示器》三個元素。其中，每個工程必須至少包含一個畫。

3.2 新建畫面

在新工程界面左邊的工程導航欄內鼠標右鍵選中《畫面》元素，彈出子菜單如上圖所示右鍵子菜單。鼠標左鍵單擊選中《新建畫面》元素，進入新畫面設置界面如下圖所示。您只能設置畫面的名字，而畫面的寬度和高度與您的顯示硬件的分辨率是相同的，它會填充整個屏幕。點擊[確定]便給新工程增加了一個畫面。

3.3 添加控件

如上圖所示，鼠標移動到新工程界面左邊的工程導航欄內，左鍵點擊選中新畫面將Win0.drw激活為當前活動文件。

HMIMaker軟件界面上點擊菜單[控件]>[單選按鈕]如上圖所示。將鼠標移到新畫面Win0.drw上，此時鼠標變成十字形狀，按下鼠標左鍵并拖動至合適大小后松開左鍵，這樣便給畫面添加了一個指定的控件。按照同樣的方法添加3個單選按鈕。在畫面的同一位置單擊鼠標左鍵（不拖動），鼠標退出十字狀態。鼠標左鍵點擊菜單[工程]>[保存工程]。

任何一個控件都是可以控制的。雙擊第二個控件改變按鈕的“選中值”，彈出控件屬性修改對話框，鼠標選中[基本控制]標簽選項如下圖所示。

按確定后，回到界面如下。

雙擊第三個控件改變按鈕的“選中值”，彈出控件屬性修改對話框，鼠標選中[基本控制]標簽選項如下圖所示。

按確定后，回到界面如下。

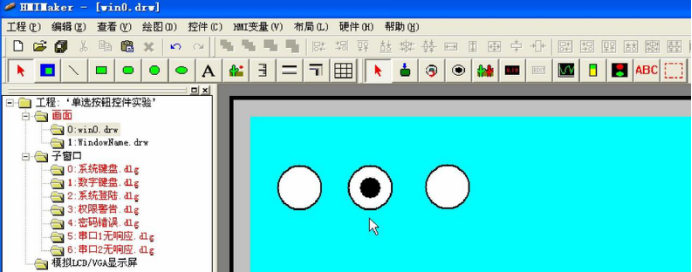

如上圖所示，其中的3個按鈕都關聯同一個變量m_Radio。上面的步驟已經將三個按鈕的“選中值”進行了設置：第一個按鈕m_Radio=0時候表示選中；第二個按鈕m_Radio=1時候表示選中；第三個按鈕m_Radio=2時候表示選中。上圖中我們把m_Radio初時值設置為“0”，所以看到的是第一個被選中。 下面我們把m_Radio的初時值設置為1，看看效果如何？雙擊第一個按鈕，彈出控件屬性修改對話框，鼠標選中[基本控制]標簽選項如下圖所示。

如上圖所示，其中m_ Radio表示該控件關聯了一個變量（也可以說是控件地址）退出對話框，點擊菜單[HMI變量]，進入下圖所示界面。

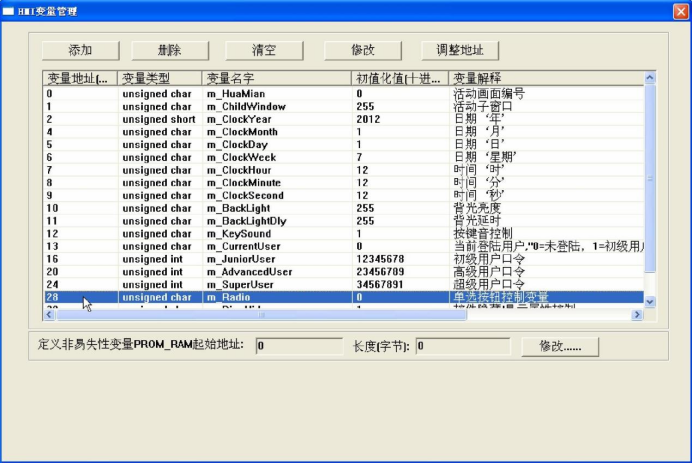

如上圖所示，鼠標左鍵點擊變量地址一欄的“28”選中m_Radio變量。從圖中可以看出，m_Radio變量的類型是無符號char（占1個字節），所以占據地址“28”，它的初始化值大小是“0”。點擊[修改]按鈕，進入下圖

把上圖中的m_Radio初始化值“0”改為“1”，回到界面如下所示

鼠標左鍵點擊菜單[工程]>[保存工程]。

由上面可以看出，m_Radio大小和各個按鈕的“選中值”共同決定了按鈕的狀態。

通過兩種方法可以控制按鈕：第一， 用戶單片機串口設置m_Radio變量大小。 第二， 硬件運行的時候，鼠標點擊按鈕或者觸摸屏點擊按鈕的時候，顯示終端會發數據給用戶單片機。

3.4 模擬工程

用戶51、AVR、PIC、STM等單片機的串口連接電腦的串口并向工程發送數據便可以改變控件對應的變量值，從而達到改變控件的顯示。

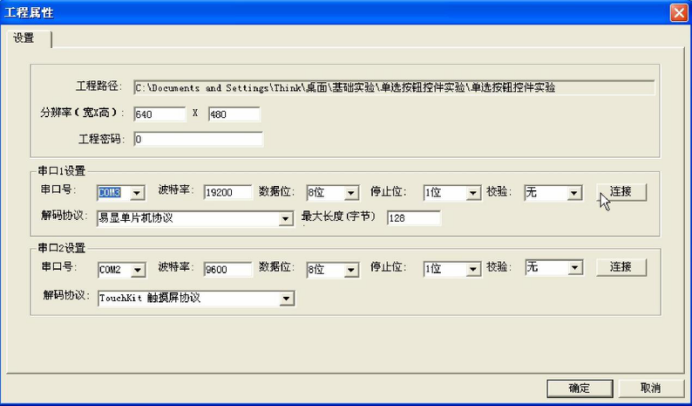

在本實驗中我們使用電腦的串口COM3和用戶單片機串口進行連接。HMIMaker軟件界面上點擊菜單[工程]>[工程屬性]進入新工程屬性設置對話框。如下圖所示。

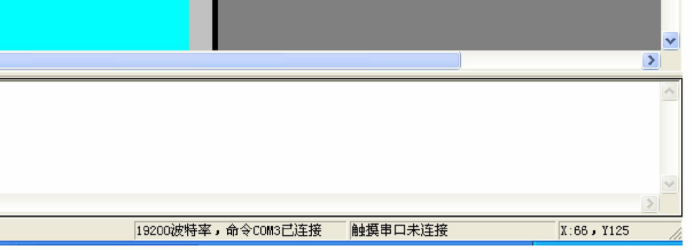

在上圖的命令接收串口號選中COM3，點擊右邊的[連接]按鈕。如下圖所示表示串口COM3可以接收發送命令數據了。 點擊[確定]按鈕，回到主界面。在主界面下端的狀態欄中可以看到，COM3已經連接成功，如下圖所示。

設置好串口后，那么用戶單片機發什么樣的數據可以把Win0.drw中單選按鈕改變成第三個為“選中”呢？

首先，您要讓工程進入模擬仿真狀態，有兩種方法可以進入仿真狀態：

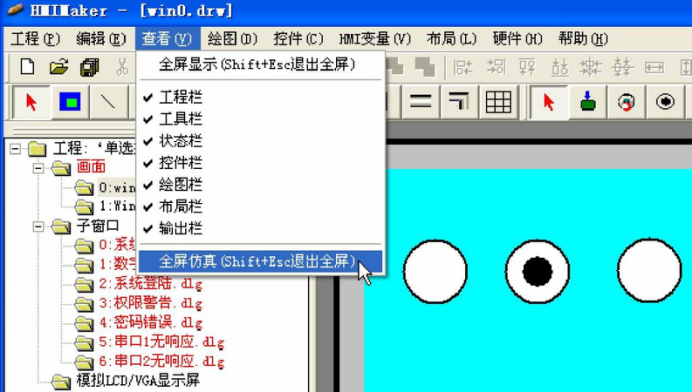

1：點擊菜單[查看]>[全屏仿真]進入全屏方式的仿真狀態。

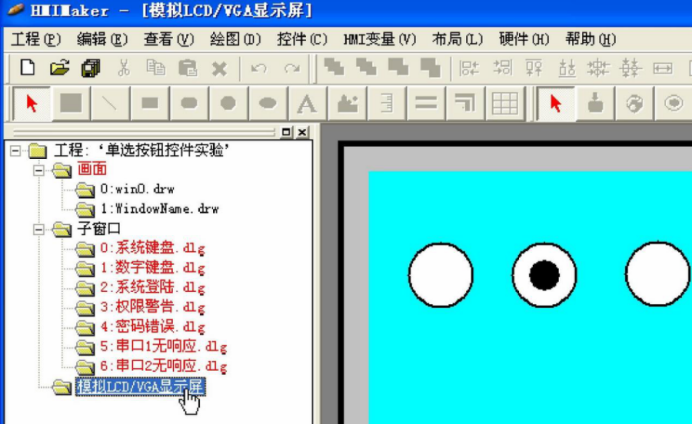

2：在工程界面左邊的工程導航欄內鼠標左鍵選中《模擬LCD/VGA顯示器》元素。

其次，在激活仿真功能之后，用戶通過單片機串口向電腦COM3發送下面的數據（注意：十六進制）就可以將第3個按鈕設置為選中狀態。

81 00 02 1C 00 00 00 01 00 02XX XX

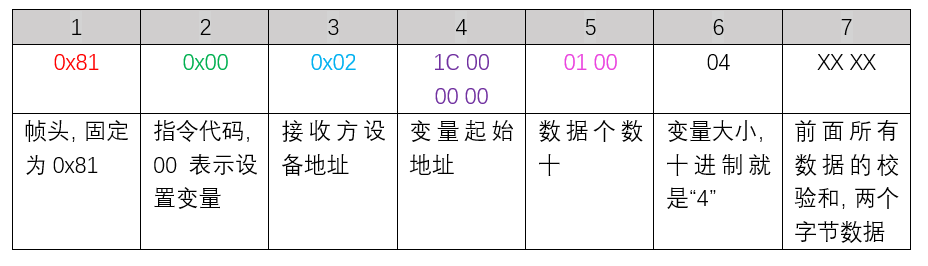

解釋如下：

單選按鈕的另一個控制是，當用戶鼠標在單選按鈕上發生點擊行為的時候，用戶單片機就會收到顯示卡發來數據。

當?shù)?個單選按鈕處于選中狀態的時候，用戶點擊第3個按鈕，那么第3個按鈕自動變成選中狀態，同時用戶單片機將收到顯示卡發來的下面數據：

81 00 02 1C 00 00 00 01 00 02XX XX

同理，當?shù)?個單選按鈕處于選中狀態的時候，用戶點擊第2個按鈕，那么第2個按鈕自動變成選中狀態，同時用戶單片機將收到顯示卡發來的下面數據：

81 00 02 1C 00 00 00 01 00 01XX XX

3.5 硬件驗證

上面已經完成了工程的紡真，現在我們把工程下載到目標硬件上，脫離電腦進行實際的顯示。 首先，我們編譯工程并生成目標硬件所需要的FLASH文件,移動鼠標執行如下圖所示操作。

其次，我們通過USB串口把剛才編譯后的工程下載到目標硬件上。注意，如果是第一次使用需要安裝USB驅動，具體見“快速入門”的介紹。移動鼠標執行如下圖所示操作。

最后，下載完之后要給目標硬件重新斷電和上電。 用戶51、AVR、PIC、STM等單片機的串口連接目標硬件的串口并發送數據便可以改變控件對應的變量值，從而達到改變控件的顯示。 用戶通過單片機串口向目標硬件發送下面的數據（注意：十六進制）就可以將第3個按鈕設置為選中狀態。

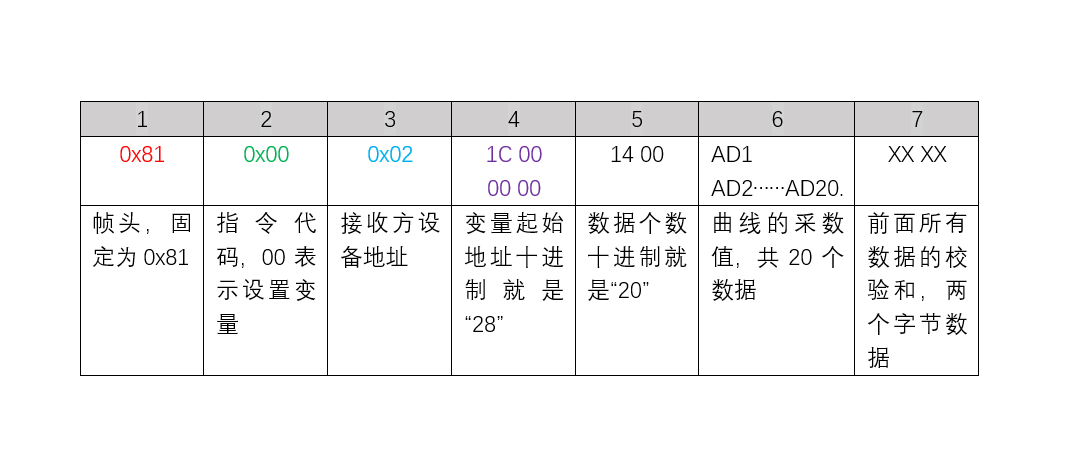

81 00 02 1C 00 00 00 01 00 02XX XX解釋如下：

單選按鈕的另一個控制是，當用戶鼠標在單選按鈕上發生點擊行為的時候，用戶單片機就會收到顯示卡發來數據。

當?shù)?個單選按鈕處于選中狀態的時候，用戶點擊第3個按鈕，那么第3個按鈕自動變成選中狀態，同時用戶單片機將收到顯示卡發來的下面數據：

81 00 02 1C 00 00 00 01 00 02XX XX

同理，當?shù)?個單選按鈕處于選中狀態的時候，用戶點擊第2個按鈕，那么第2個按鈕自動變成選中狀態，同時用戶單片機將收到顯示卡發來的下面數據：

81 00 02 1C 00 00 00 01 00 01XX XX
